| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | 200 सेट |
| मूल्य: | 300＄ |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| निर्माण विधि: | मशीनिंग/गियर शेपिंग | निर्माण: | गियर शेपिंग |
|---|---|---|---|
| आकार: | बेलनाकार | दाब कोण: | 20 डिग्री |
| दांतों की संख्या: | 15 | उत्पादन समय: | 35 दिन |
| प्रमुखता देना: | उच्च भार वहन क्षमता हेरिंगबोन गियर,अनुकूलित हेरिंगबोन गियर,उच्च शक्ति ट्रांसमिशन हेरिंगबोन गियर |
||

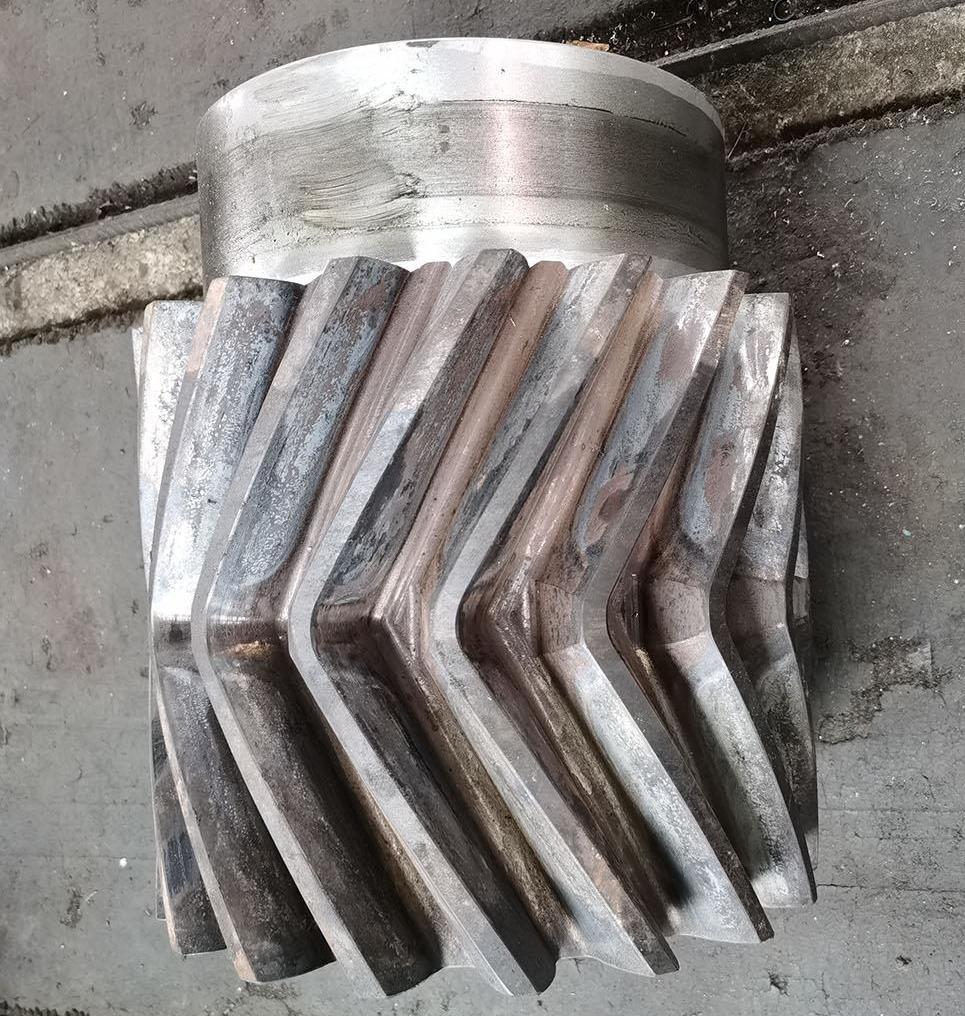

a) इसमें दोहरे हेलिकल दांतों का डिजाइन है, और आमतौर पर बीच में एक रिट्रैक्शन ग्रूव (या एक निर्बाध निरंतर संरचना) होता है।
(ख) दांत की सतह पर संपर्क रेखा "वी" के आकार की होती है, और मेशिंग प्रक्रिया अक्षीय जोर के बिना चिकनी होती है।
3)हेरिंगबोन गियर के फायदे
a) अक्षीय बल को समाप्त करें: बाएं और दाएं हेलिकल गियर के अक्षीय बल एक दूसरे को रद्द करते हैं, असर पर भार को कम करते हैं और सिस्टम को अधिक स्थिर बनाते हैं।
b) उच्च भार सहन क्षमताः डबल हेलिक्स संरचना भार का अधिक समान वितरण सुनिश्चित करती है, जिससे यह उच्च-शक्ति वाले ट्रांसमिशन के लिए उपयुक्त हो जाता है।
| उत्पाद | हेरिंगबोन गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 12 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
