| Place of Origin: | CHINA |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| भुगतान शर्तें: | एल/सी, टी/टी |
| Supply Ability: | 500 Sets/Month |
| Heat Treatment: | Quenching | Weight: | Customized |
|---|---|---|---|
| Material: | 17CrNiMo6 | Manufacturing Process: | Gear Grinding |
| Pressure Angle: | 20° | पेचदार कोण: | 18° |
| Hardness: | 58-62 HRC | ||
| प्रमुखता देना: | 20 बहुमुखी ट्रांसमिशन गियर शाफ्ट,वाइड रेंज ट्रांसमिशन गियर शाफ्ट,मैकेनिकल ट्रांसमिशन गियर शाफ्ट |
||

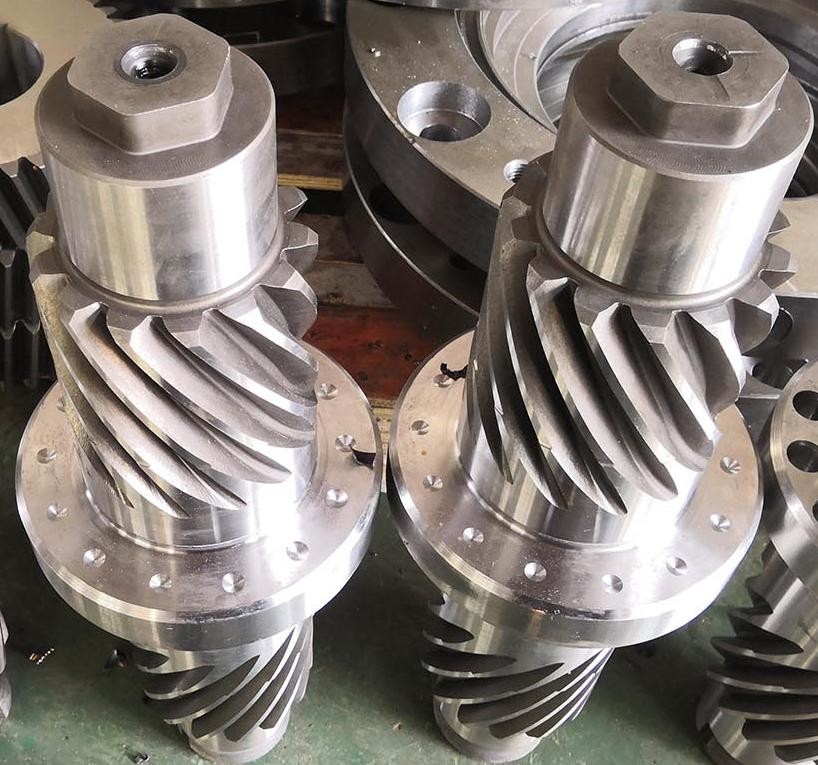

1)ट्रांसमिशन गियर शाफ्ट का वर्णन
ट्रांसमिशन गियर शाफ्ट एक प्रमुख ट्रांसमिशन घटक है जो एक इकाई में गियर और शाफ्ट को एकीकृत करता है। यह न केवल शक्ति संचरण करता है बल्कि रोटेशन के लिए समर्थन के रूप में भी कार्य करता है।यह एकीकृत डिजाइन महत्वपूर्ण रूप से ट्रांसमिशन प्रणाली की कठोरता और विश्वसनीयता को बढ़ाता है और विभिन्न यांत्रिक ट्रांसमिशन उपकरणों में व्यापक रूप से उपयोग किया जाता है.
2)ट्रांसमिशन गियर शाफ्ट के फायदे
a) कॉम्पैक्ट संरचना: गियर और शाफ्ट का एकीकृत डिजाइन, स्थापना स्थान की बचत।
b) उच्च संचरण दक्षताः कनेक्टिंग घटकों के कारण बिजली हानि को कम करना
(ग) कठोरता: समग्र संरचना अधिक टोक़ का सामना कर सकती है।
d) आसान रखरखावः असेंबली चरणों को कम करें और विफलता दर को कम करें।
3)ट्रांसमिशन गियर शाफ्ट के अनुप्रयोग
a) ऑटोमोबाइल में ऑटोमैटिक ट्रांसमिशन का इनपुट/आउटपुट शाफ्ट
b) औद्योगिक कमर ट्रांसमिशन प्रणाली
(ग) निर्माण मशीनरी के लिए पावर ट्रांसमिशन डिवाइस
d) पवन टरबाइन गियरबॉक्स का मुख्य शाफ्ट
| उत्पाद | ट्रांसमिशन गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | ग्लीसन |
| गियरदांतउत्पादन | गियर पीसने |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 6 |
| दांतों की संख्या (Z) | 21 |
| दबाव कोण (α) | 20° |
| लीड कोण | 15° |
| सटीकता का स्तर | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
