| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस 22112701 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $850.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| सामग्री: | 18crnimo7/ 17crnimo6 | मापांक: | 16 |
|---|---|---|---|
| हेलिक्स कोण: | 15° | सटीकता: | आईएसओ 6 ग्रेड |
| दाब कोण: | 20° | कुल लंबाई: | 3000 मिमी |
| प्रमुखता देना: | लंबाई बाएं हाथ की पेचदार तख़्ता दस्ता,3000 मिमी ट्रांसमिशन गियर दस्ता,17CrNiMo6 ट्रांसमिशन गियर दस्ता |
||

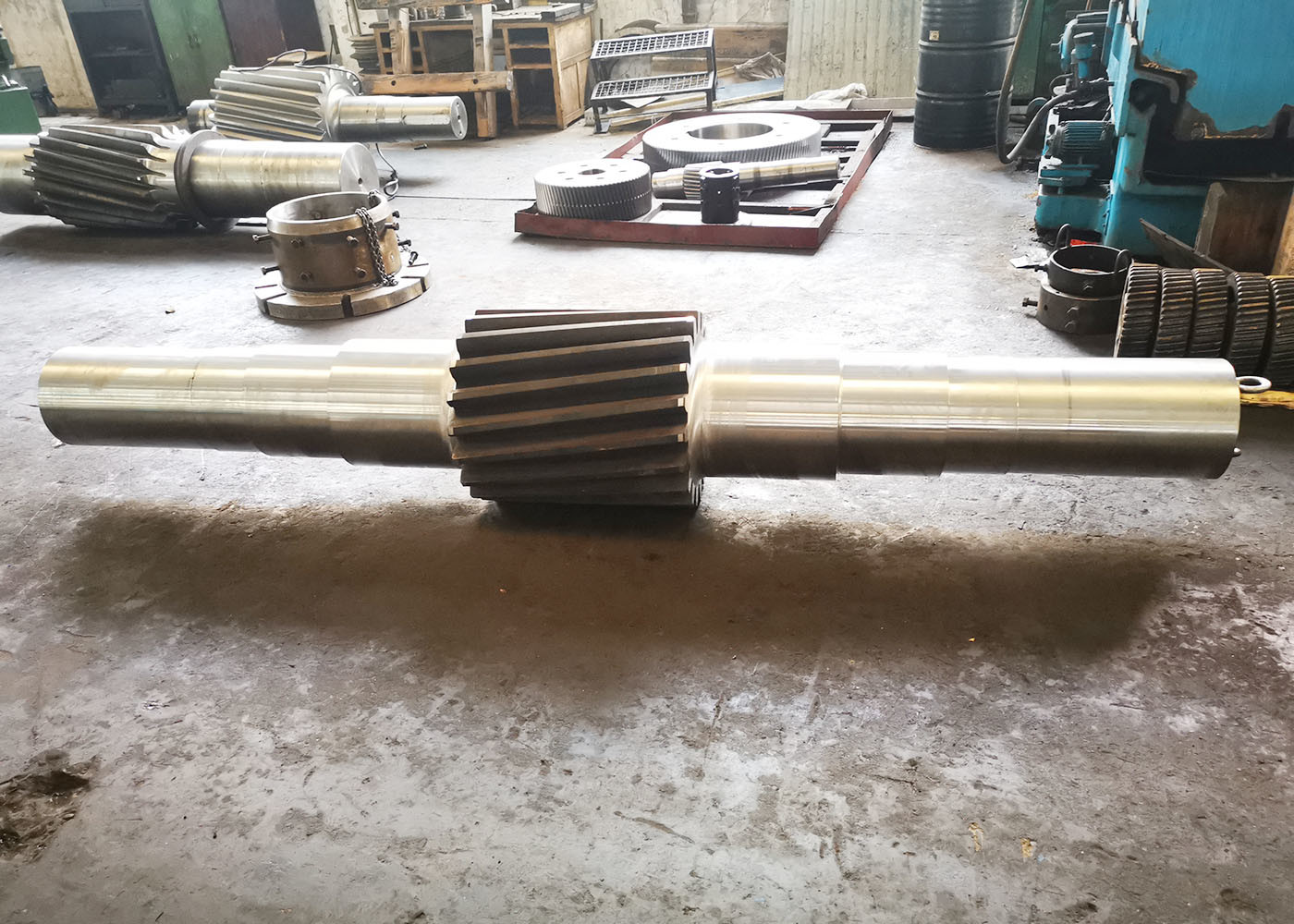

3000mm लंबाई वाला बायां हाथ हेलिकल स्प्लाइन शाफ्ट मुख्य ड्राइव शाफ्ट ट्रांसमिशन गियर
1) हेलिकल गियर का वर्गीकरण
a) समानांतर हेलिकल गियर (समानांतर अक्षों के बीच शक्ति संचारित करने के लिए उपयोग किया जाता है)
b) डबल हेलिक्स या हेरिंगबोन गियर।
c) क्रॉस हेलिकल गियर या तिरछे गियर (गैर-समानांतर अक्षों के बीच शक्ति संचारित करने के लिए उपयोग किया जाता है)
2) हेलिकल गियर शाफ्ट का विवरण
हेलिकल दांतों (हेलिकल दांतों) वाले सीधे गियर को हेलिकल गियर कहा जाता है।
हेलिकल गियर समानांतर अक्षों और गैर-समानांतर अक्षों के बीच बल संचारित कर सकते हैं।
इनका उपयोग विभिन्न उद्योगों, जैसे ऑटोमोटिव और औद्योगिक मशीनरी में व्यापक रूप से किया जाता है।
हेलिकल गियर सीधे गियर की तुलना में अधिक भार सहन कर सकते हैं और अधिक शांति से काम करते हैं।
सीधे गियर, मेशिंग के समय गियर दांतों के अचानक संपर्क के कारण शोर करते हैं,
लेकिन हेलिकल गियर दांत के एक किनारे से दूसरे किनारे तक एक चिकना संपर्क बनाते हैं।
यह सीधे गियर की तुलना में अधिक दक्षता के साथ चिकना और शांत संचालन प्रदान करता है।
| उत्पाद | बायां हाथ हेलिकल गियर शाफ्ट |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियरदांतविनिर्माण | गियर ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल (एम) | 14 |
| दांतों की संख्या (जेड) | 22 |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | 22° |
| सटीकता ग्रेड | आईएसओ 6 ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग |
| सतह कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/जीबी | आईएसओ | ГСТ | एएसटीएम | जेआईएस | डीआईएन |
| 45 | सी45ई4 | 45 | 1045 | एस45सी | सीके45 |
| 40सीआर | 41सीआर4 | 40एक्स | 5140 | एससीआर440 | 41सीआर4 |
| 20सीआरएमओ | 18सीआरएमओ4 | 20ХМ | 4118 | एससीएम22 | 25सीआरएमओ4 |
| 42सीआरएमओ | 42सीआरएमओ4 | 38एक्सएम | 4140 | एससीएम440 | 42सीआरएमओ4 |
| 20सीआरएमएनटीआई | 18एक्सГटी | एसएमके22 | |||
| 20सीआरएनआई4 | 20एक्स2एच4ए | ||||
| 20सीआरएनआईएमओ | 20सीआरएनआईएमओ2 | 20एक्सएचएम | 8720 | एसएनसीएम220 | 21एनआईसीआरएमओ2 |
| 40सीआरएनआईएमओए | 40एक्सएच2एमए/ 40एक्सएचएमए |
4340 | एसएनसीएम439 | 40एनआईसीआरएमओ6/ 36एनआईसीआरएमओ4 |
|
| 20सीआरएनआई2एमओ | 20एनआईसीआरएमओ7 | 20एक्सएच2एमए | 4320 | एसएनसीएम420 | |
