| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी22112601 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $300/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| कुल लंबाई: | 318 | दस्ता कोण: | 90° |
|---|---|---|---|
| मापांक: | 7 | सामग्री: | एसएई 4320 |
| पिच कोण: | 13 ° 45 ' | मुख कोण: | 16°56' |
| प्रमुखता देना: | स्टील स्पाइरल बेवल गियर शाफ्ट हेलिक्स,SAE 4320 स्पाइरल बेवल गियर्स,एंगल 35° स्पाइरल बेवल गियर्स |
||

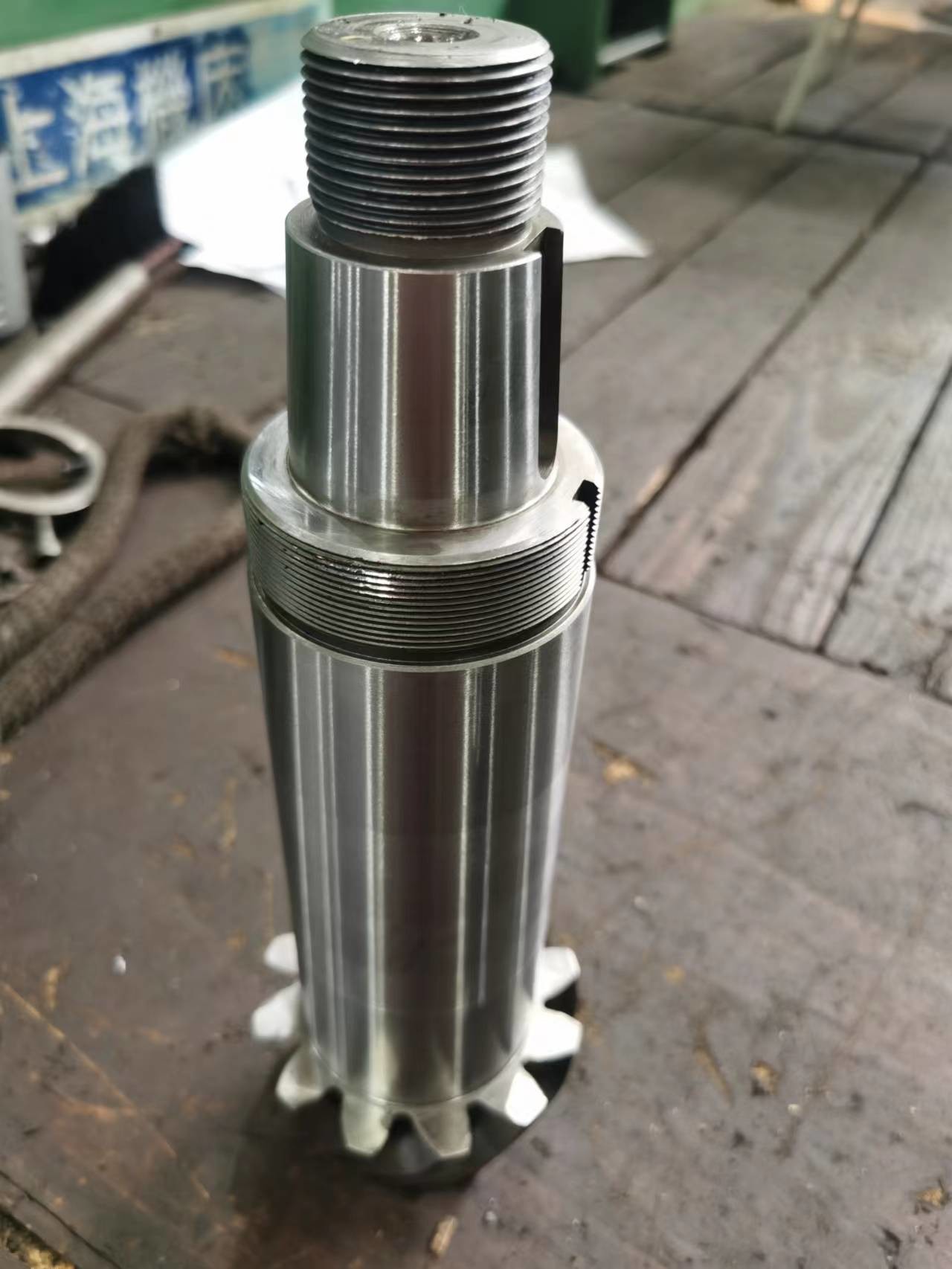

1) स्पाइरल बेवल गियर शाफ्ट का विवरण
दांत 12
Mn 7
दबाव कोण 20°
हेलिक्स कोण 35°
2) स्पाइरल बेवल गियर का निर्माण
ऊंचाई 13.21
बाहरी व्यास 100.54
पिच व्यास 84.00
कार्बराइजिंग हीट ट्रीटमेंट 58-62 HRC
कठोर परत की गहराई 0.8~1.0 मिमी
कोर कठोरता 35-42 HRC
गियर मिलिंग और गियर ग्राइंडिंग
| उत्पाद | स्पाइरल बेवल गियर शाफ्ट |
| कस्टम मेड | √ |
| सामग्री | SAE 4320 |
| गियर दांत निर्माण | गियर मिलिंग और गियर दांत ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल | 7 |
| दांतों की संख्या (Z) | 12 |
| दबाव कोण (α) | 20° |
| लीड कोण | 35° |
| दांत सटीकता ग्रेड | ISO 6 ग्रेड/ AGMA 11 ग्रेड |
| गर्मी उपचार | कार्बराइजिंग |
| सतह कठोरता | 58-62HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
उत्पादन उपकरण
उत्पादन प्रक्रिया
फोर्जिंग मशीनिंग कटिंग
गर्मी उपचार ग्राइंडिंग निरीक्षण
