| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस22082601 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $850.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| सामग्री: | 20crnimoa | मापांक: | 4 |
|---|---|---|---|
| पेचदार कोण: | 18° | दाँत सटीकता: | आईएसओ 6 ग्रेड |
| लम्बाई: | 2000 मिमी | दाब कोण: | 20° |
| प्रमुखता देना: | पेचदार गियर दस्ता 14 मॉड्यूल,18 डिग्री समकोण ड्राइव शाफ्ट,समकोण पेचदार गियर दस्ता: |
||

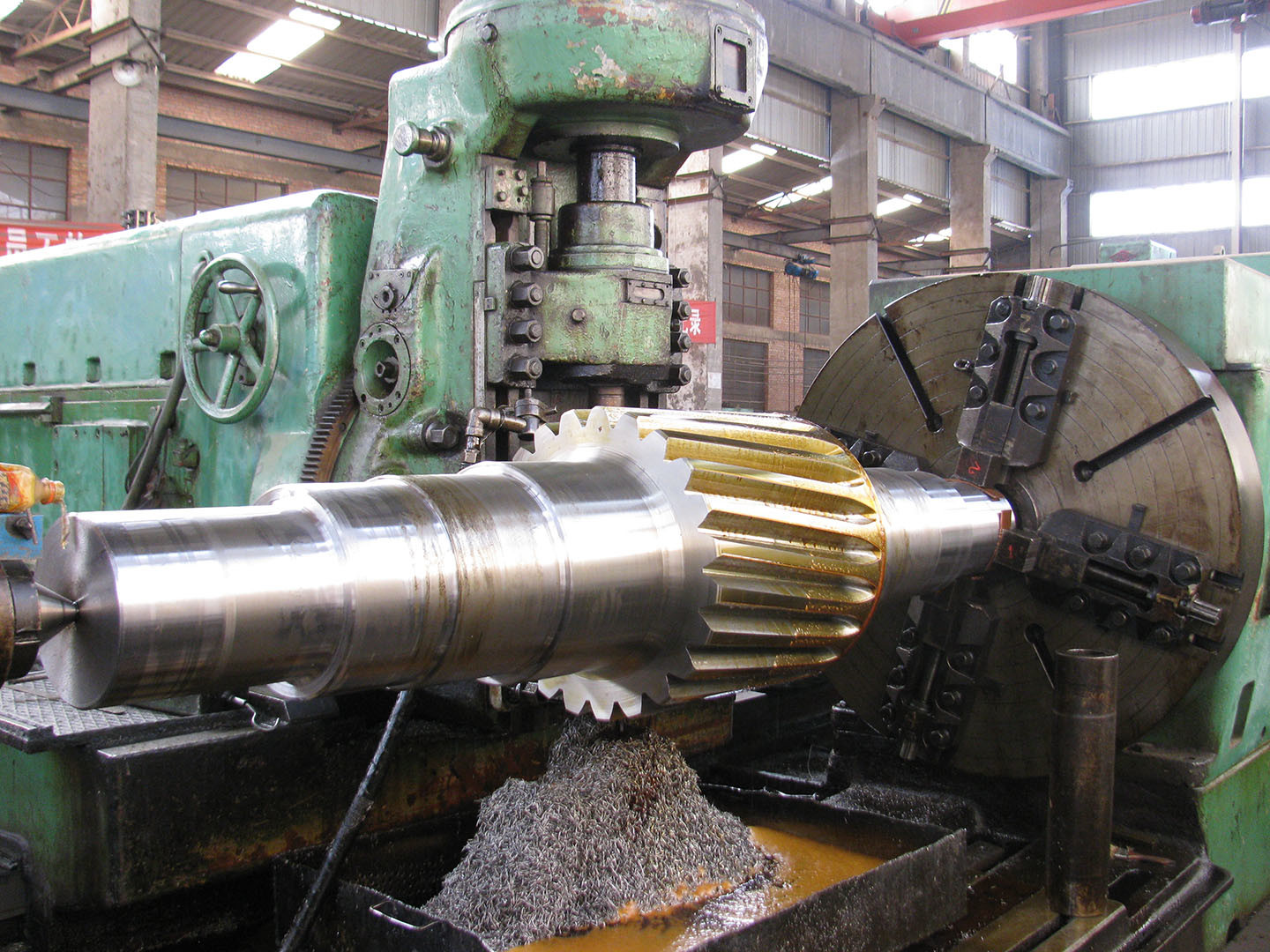

ट्रांसमिशन स्पेयर पार्ट्स - 14 मॉड्यूल दाएं हाथ मुख्य ड्राइव हेलिकल गियर शाफ्ट
1) हेलिकल गियर की विशेषताएं
हेलिकल गियर अक्सर उन अनुप्रयोगों में डिफ़ॉल्ट विकल्प होते हैं जो स्पर गियर के लिए उपयुक्त होते हैं लेकिन उनके पास गैर समानांतर शाफ्ट।
इनका उपयोग उन अनुप्रयोगों में भी किया जाता है जिनमें उच्च गति या उच्च भार की आवश्यकता होती है।
भार या गति के बावजूद, वे आम तौर पर स्पर गियर की तुलना में चिकनी, शांत संचालन प्रदान करते हैं।
सुचारू गति, उच्च गति और कम शोर के अलावा, एक और लाभ
कि हेलिकल गियर स्पर गियर पर प्रदान करने के लिए या तो समानांतर या गैर समानांतर (क्रॉस) शाफ्ट के साथ इस्तेमाल किया जा करने की क्षमता है।
समानांतर शाफ्ट वाले हेलिकल गियर के लिए समान हेलिक्स कोण की आवश्यकता होती है, लेकिन विपरीत हाथ (यानी दाहिने हाथ के दांत बनाम बाएं हाथ के दांत) ।
| उत्पाद | बाएं हाथ के हेलिकल गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियरदांतउत्पादन | गियर पीसने |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 14 |
| दांतों की संख्या (Z) | 17 |
| दबाव कोण (α) | 20° |
| लीड कोण | 18° |
| सटीकता का स्तर | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
