| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस22082502 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $850.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| सामग्री: | 18crnimo7 | मापांक: | 16 |
|---|---|---|---|
| हेलिक्स कोण: | 22° | सटीकता: | आईएसओ 8 ग्रेड |
| टिप व्यास: | 410 | दाब कोण: | 20° |
| प्रमुखता देना: | स्ट्रेट स्पर ट्रांसमिशन मेन शाफ्ट,एआईएसआई 4140 गियर बॉक्स मेन शाफ्ट,एआईएसआई 4140 ट्रांसमिशन मेन शाफ्ट: |
||

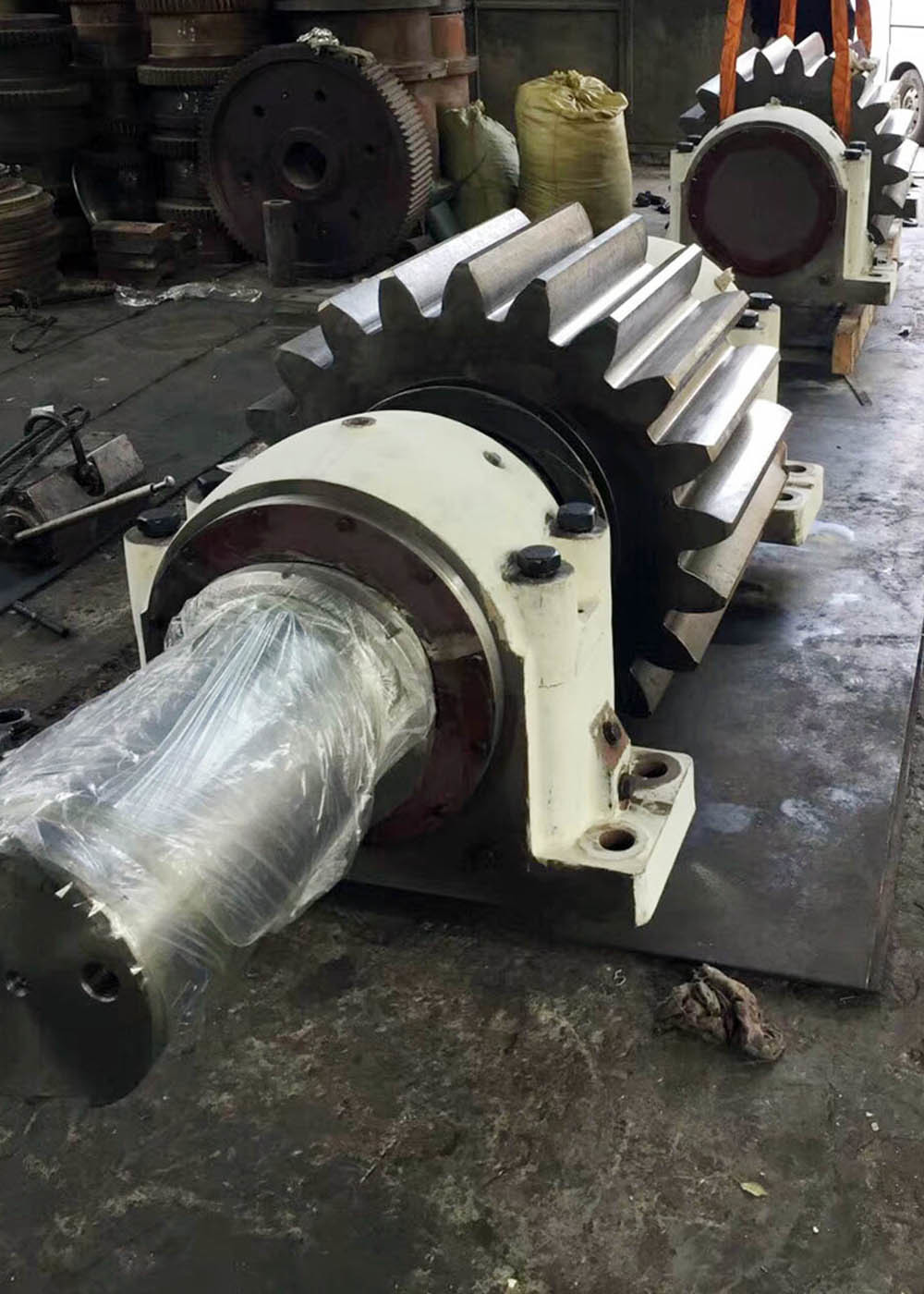

ट्रांसमिशन स्पेयर पार्ट AISI 4140 स्टील रेट स्पर गियर ड्राइव शाफ्ट
1) गियर शाफ्ट का वर्णन
गियर शाफ्ट घूर्णन प्रदान करते हैं जो एक गियर को दूसरे के साथ जुड़ने और घूमने की अनुमति देता है और गियर दांतों को शामिल करता है शाफ्ट में एकीकृत।
प्रत्येक छोर पर गियर प्रोफाइल वाले गियर शाफ्ट को क्रॉसिंग गियर शाफ्ट कहा जाता है।
2) गियर और शाफ्ट के बीच अंतर
गियर में, चालित शाफ्ट के दांतों को या तो आंतरिक या बाहरी रूप से रखा जा सकता है।
गियर का जाल भी केवल एक समय में एक दांत का उपयोग करता है, और एक बार में उन सभी के साथ नहीं splines के मामले के साथ.
एक स्पाइन शाफ्ट कर सकते हैं चौकोर या त्रिकोणीय स्प्लिन्स के साथ आते हैं, जबकि गियर के दांतों में वक्रता हो सकती है।
| उत्पाद | बाएं हाथ के हेलिकल गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियरदांतउत्पादन | गियर पीसने |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 16 |
| दांतों की संख्या (Z) | 22 |
| दबाव कोण (α) | 20° |
| लीड कोण | 22° |
| सटीकता का स्तर | आईएसओ 8 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 45-50 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
