| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीजी22082307 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1500/ Piece |
| पैकेजिंग विवरण: | लकड़ी के टोकरे / Palte |
| प्रसव के समय: | 90 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 20 टुकड़े/माह |
| सामग्री: | ZG42CrMo | मापांक: | 25 |
|---|---|---|---|
| चौड़ाई: | 350 मिमी | उत्पादन समय: | 90 दिन |
| टिप व्यास: | 4800 मिमी | गुणवत्ता ग्रेड: | आईएसओ 8 ग्रेड |
| प्रमुखता देना: | ट्रांसमिशन गिरथ गियर्स आईएसओ 8,25 मॉड्यूल बॉल मिल गियर,आईएसओ 8 बॉल मिल गियर |
||

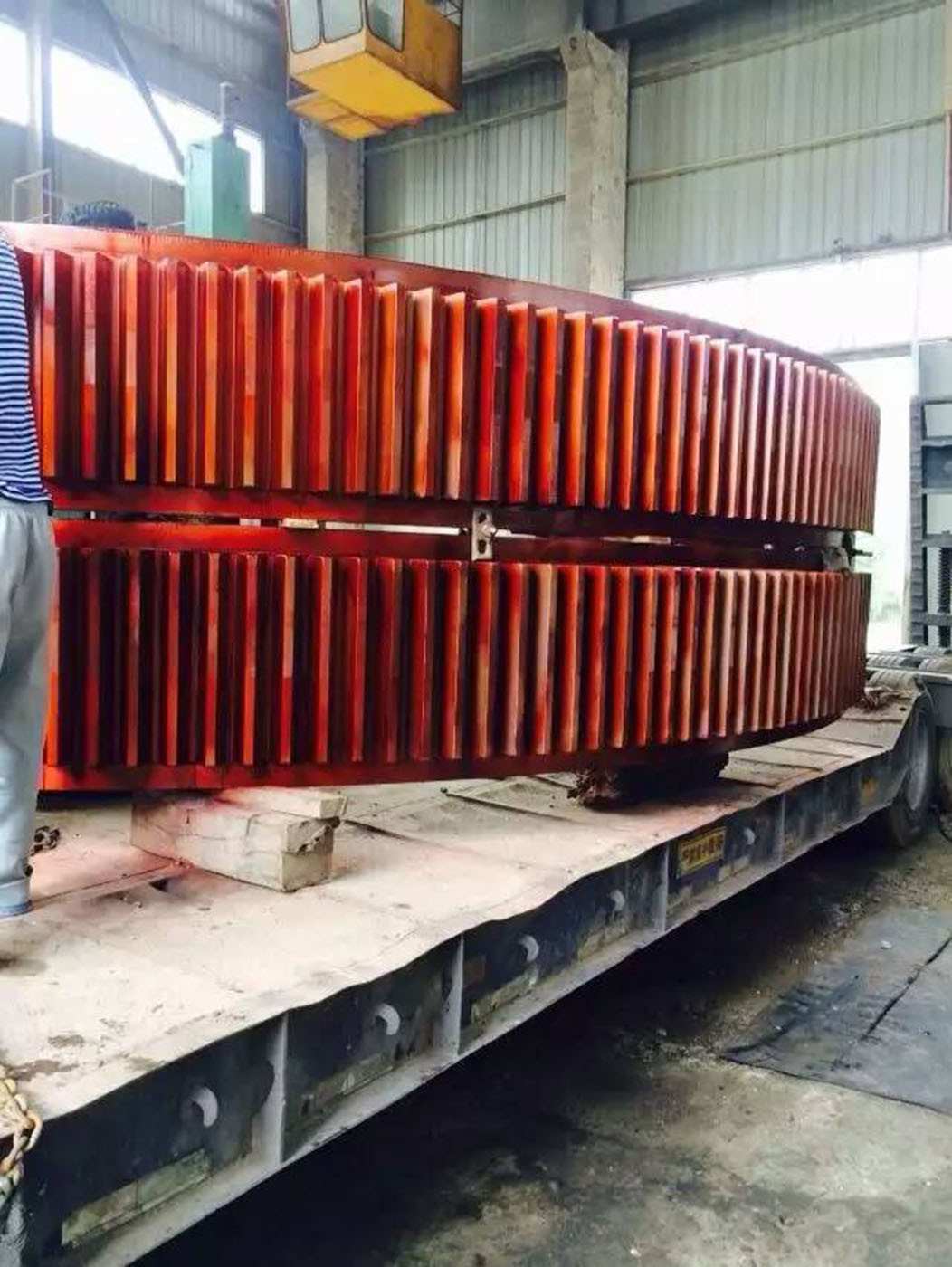

25 मॉड्यूल कास्टिंग स्टील सीमेंट संयंत्रों के बॉल मिल के लिए कस्टम निर्मित परिधि गियर
1) घेर गियर का वर्णन
a) घेर गियर 150 टन या Ø12.5 मीटर प्रति गियर सेट तक की क्षमता वाले मिश्र धातु स्टील के कास्टिंग से निर्मित होते हैं
b) हम ध्रुवों और गियरबॉक्स के अंदरूनी भागों का निर्माण मिश्र धातु स्टील के कठोर या कठोर फोर्जिंग से करते हैं
गियर दांत और जड़ क्षेत्र यदि आवश्यक हो तो गियर निर्माण में उच्च स्तर की सटीकता सुनिश्चित करने के लिए पीसने के अधीन हैं
घ) एक इन-बोर्ड परीक्षण सिर गियर गुणवत्ता निरीक्षण ग्राफ के उत्पादन को दांत प्रोफाइल, सीसा, पिच की पुष्टि करने के लिए सक्षम बनाता है,
बाहर चलना और मूल्य और विचलन को कवर करना।
| उत्पाद | परिधि गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग/गियर हॉबिंग |
| दांत पीसना | |
| मॉड्यूल (M) | 25 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| लीड कोण | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
