| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | WG22082101 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $350/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 58 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 600 सेट/माह |
| सामग्री: | एआईएसआई 4140 | प्रोफाइल प्रकार: | ZA |
|---|---|---|---|
| बाहरी व्यास: | 25.2 | लम्बाई: | 178 |
| चेहरा की चौड़ाई: | 40 | मापांक: | 2 |
| प्रमुखता देना: | स्टील वर्म शाफ्ट और वर्म गियर,एआईएसआई 4140 स्टी वर्म गियर शाफ्ट,2 मॉड्यूल वर्म गियर शाफ्ट: |
||

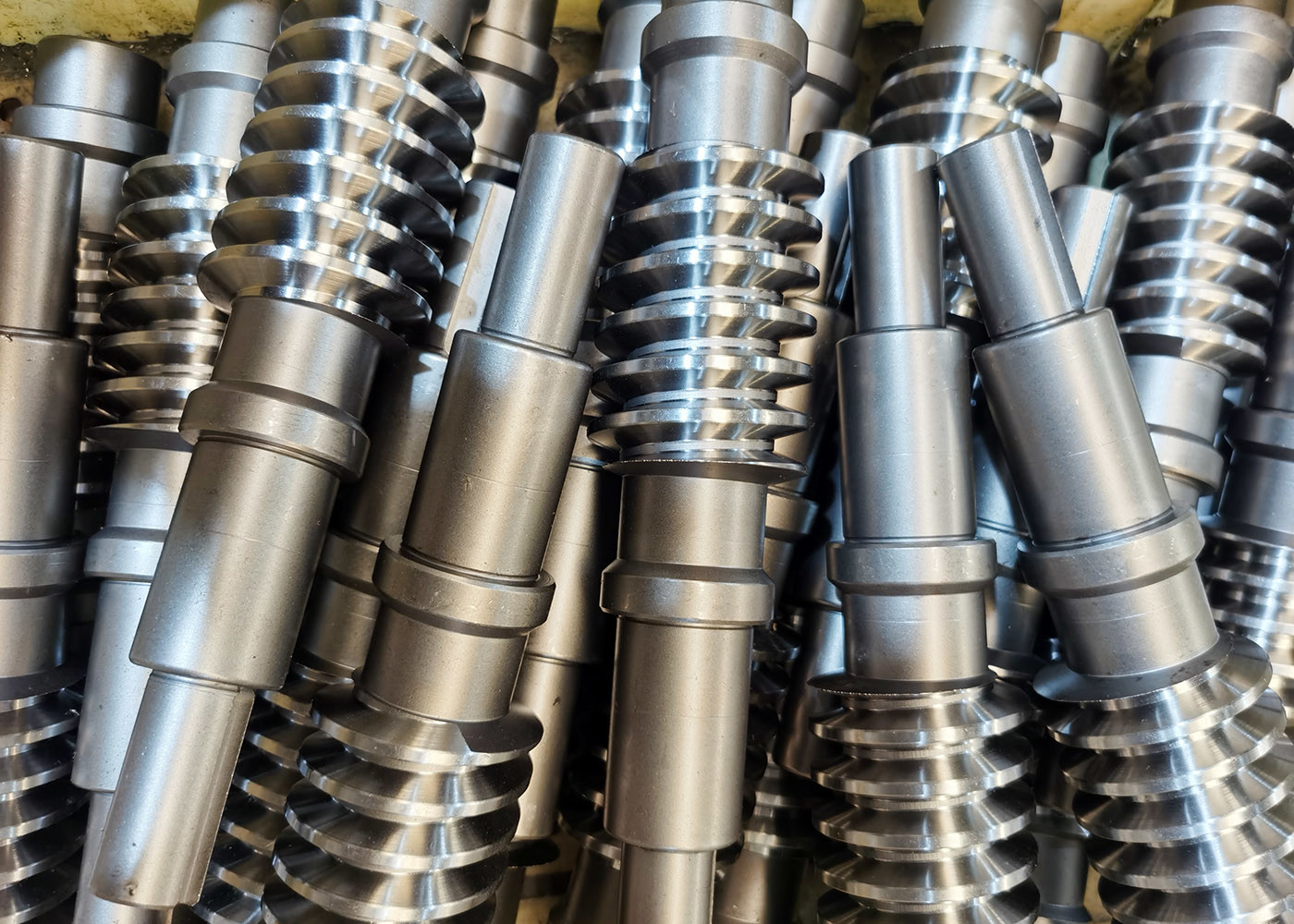

अनुकूलित एआईएसआई 4140 स्टील ट्रांसमिशन पार्ट्स वर्म गियर शाफ्ट जोड़ी सेट
1) कीड़ा शाफ्ट और कीड़ा गियर का वर्णन
कीड़ा गियर आम तौर पर एक स्पोर गियर या एक हेलिकल गियर के साथ जालीदार है, जिसे गियर, पहिया या कीड़ा कहा जाता है पहिया।
वर्म-एंड-गियर सेट उच्च टोक़, कम गति गियर अनुपात प्राप्त करने का एक सरल और कॉम्पैक्ट तरीका है।
उदाहरण के लिए, हेलिकल गियर आमतौर पर 10:1 से कम गियर अनुपात तक सीमित होते हैं जबकि वर्म-एंड गियर सेट 10:1 से 500 तक भिन्न होता है:1.
| उत्पाद | कृमि गियर और कृमि शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | वर्म गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | कस्टम |
| लीड कोण | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
