| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी22082104 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $70/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| डी पी: | 1.8 | पिच का व्यास: | Φ508 |
|---|---|---|---|
| बाहरी व्यास: | Φ531.03 | पिच कोण: | 36 ° 52'12 ” |
| मुख कोण: | 38°49'2" | जड़ कोण: | 35 ° 12'45 " |
| प्रमुखता देना: | DP1.8 सर्पिल बेवल गियर्स,सर्पिल बेवल गियर्स AGMA 10-11,36T ग्लीसन सिस्टम बेवल गियर |
||
1) सर्पिल बेवल गियर की विशेषताएं
तनाव के अधीन उच्च शिफ्ट करने की क्षमता के कारण सर्पिल कंक्रीट गियर तेजी से लोकप्रिय हो गए हैं।
उच्च गति के लिए या यदि थोड़ा ढीलापन आवश्यक है, तो हार्ड छीलने या सैंडिंग को बाद में किया जाता है

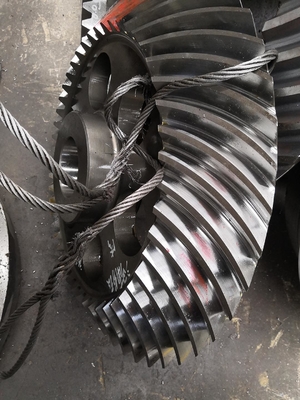

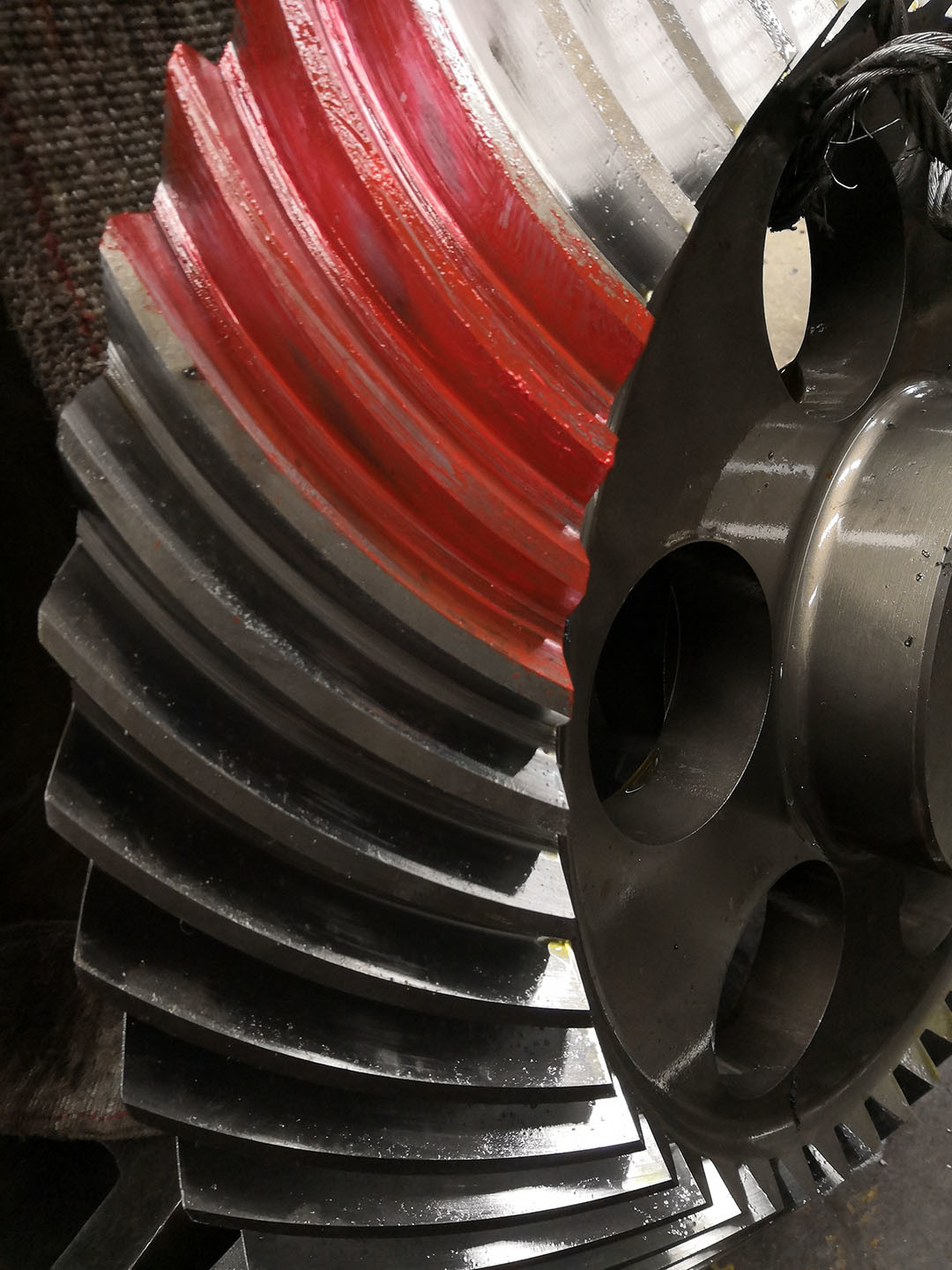

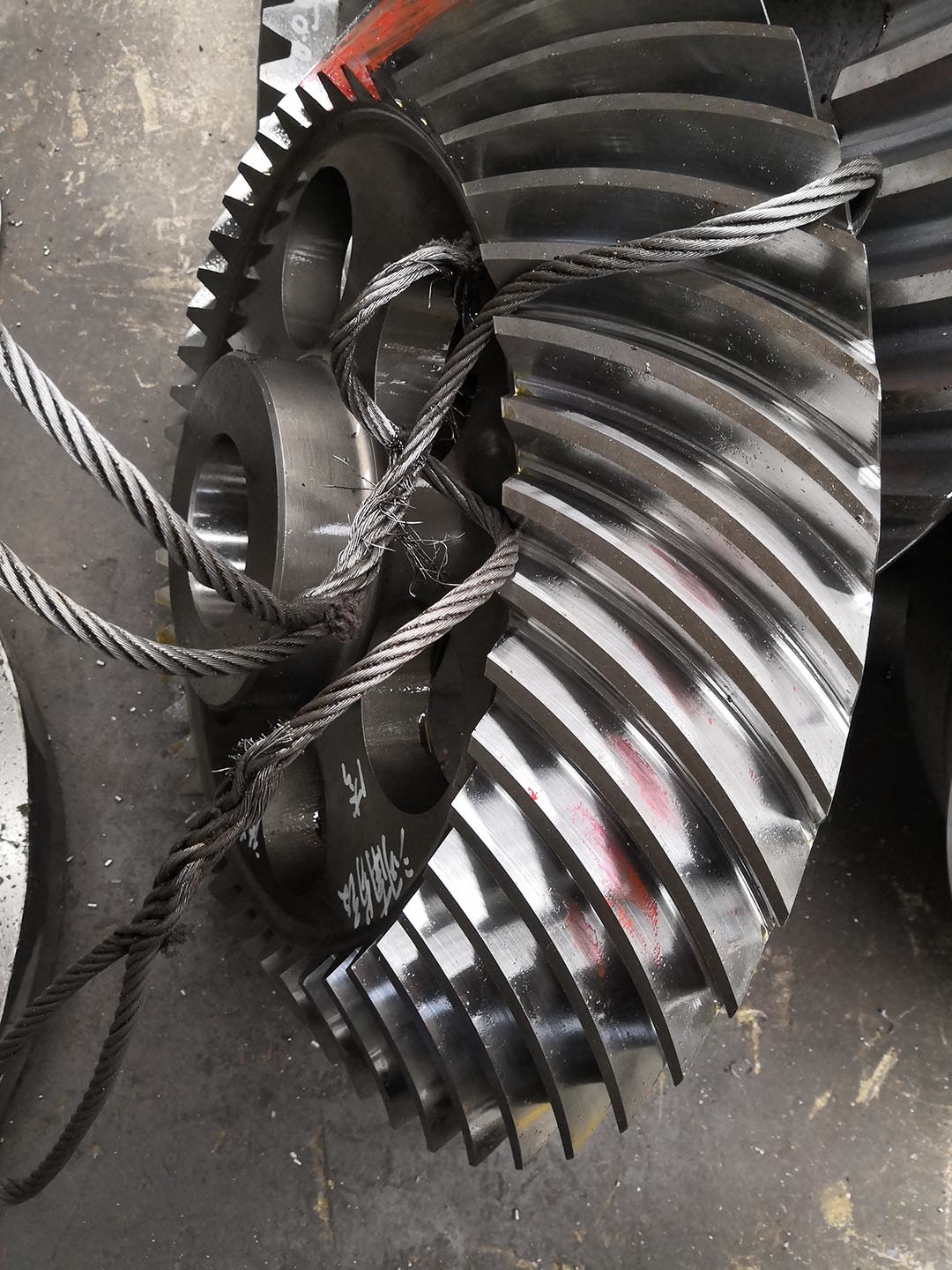

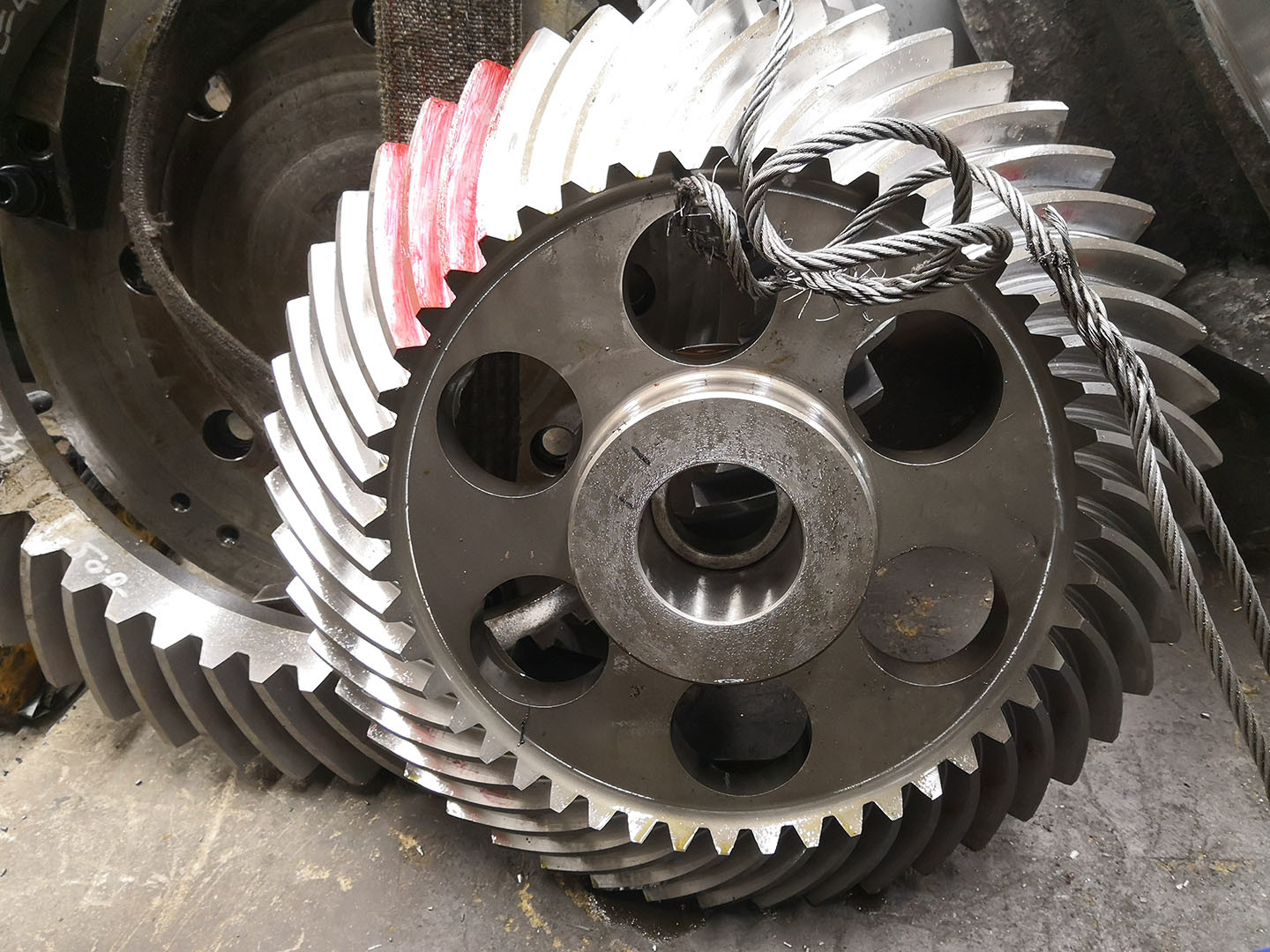

| उत्पाद | सर्पिल बेवल गियर सेट |
| अनुकूलित | √ |
| सामग्री | SAE 4320/ 20CrNi2MoA |
| गियर दांतों का निर्माण | गियर मिलिंग और गियर दांत पीसने |
| व्यास पिच | 1.8 |
| गियर दांत पीसने | √ |
| दांतों की संख्या (Z) | 36 |
| दबाव कोण (α) | 20° |
| लीड कोण | 35° |
| सटीकता का स्तर | एजीएमए 10-11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
