कुल ऊंचाई: | 90 मिमी | पिच कोण: | 30 ° 15 ' |
---|---|---|---|
मापांक: | 11 | टिप व्यास: | 420 |
दिशा: | दांया हाथ | कठोरता: | 58-62 एचआरसी |
प्रमुखता देना: | 11 मॉड्यूल पेचदार बेवल गियर,20CrMnTi ग्राइंडिंग ट्रांसमिशन गियर्स,20CrMnTi पेचदार बेवल गियर |
1) सर्पिल कंक्रीट गियर के अनुप्रयोग
सर्पिल कंक्रीट गियर का उपयोग उन स्थितियों में किया जाता है जहां शाफ्ट की घूर्णन अक्ष को दिशा बदलनी होती है।
इसका एक उदाहरण एक कार अंतर है जहां घूर्णन प्रोप शाफ्ट को पहियों को चलाने के लिए 90° के माध्यम से घुमाया जाता है।
2) सर्पिल बेवल गियर की विशेषताएं
एक सर्पिल कंक्रीट गियर में दांत हेलिकल रूप में काट दिए जाते हैं जिसमें पिच सतह शंकुयुक्त होती है।
इसके परिणामस्वरूप शोर और कंपन में कमी आती है क्योंकि सर्पिल दांत धीरे-धीरे दांतों के साथ जुड़ते हैं।
संपर्क एक गियर दांत के एक छोर से शुरू होता है और धीरे-धीरे पूरे दांत के किनारे पर फैलता है।
सामान्य गियर अनुपात 1: 1 से 5:1.
एक सर्पिल कंक्रीट प्रणाली की धुरी एक ही विमान पर होती है।

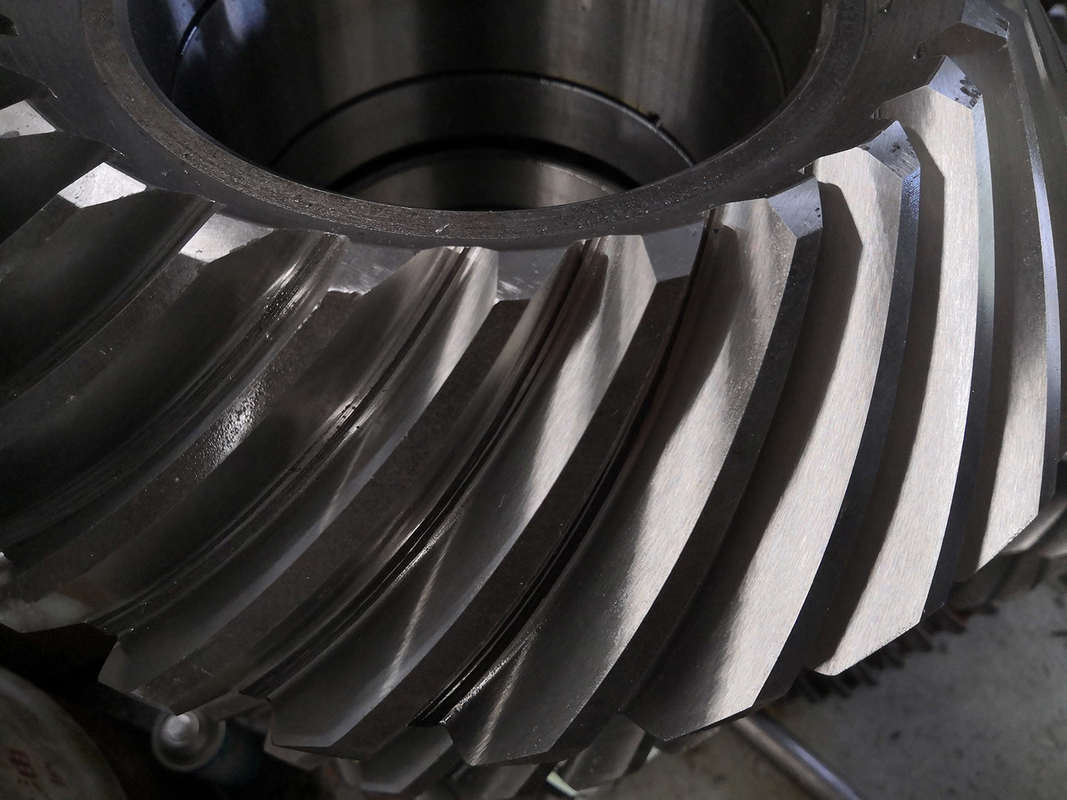

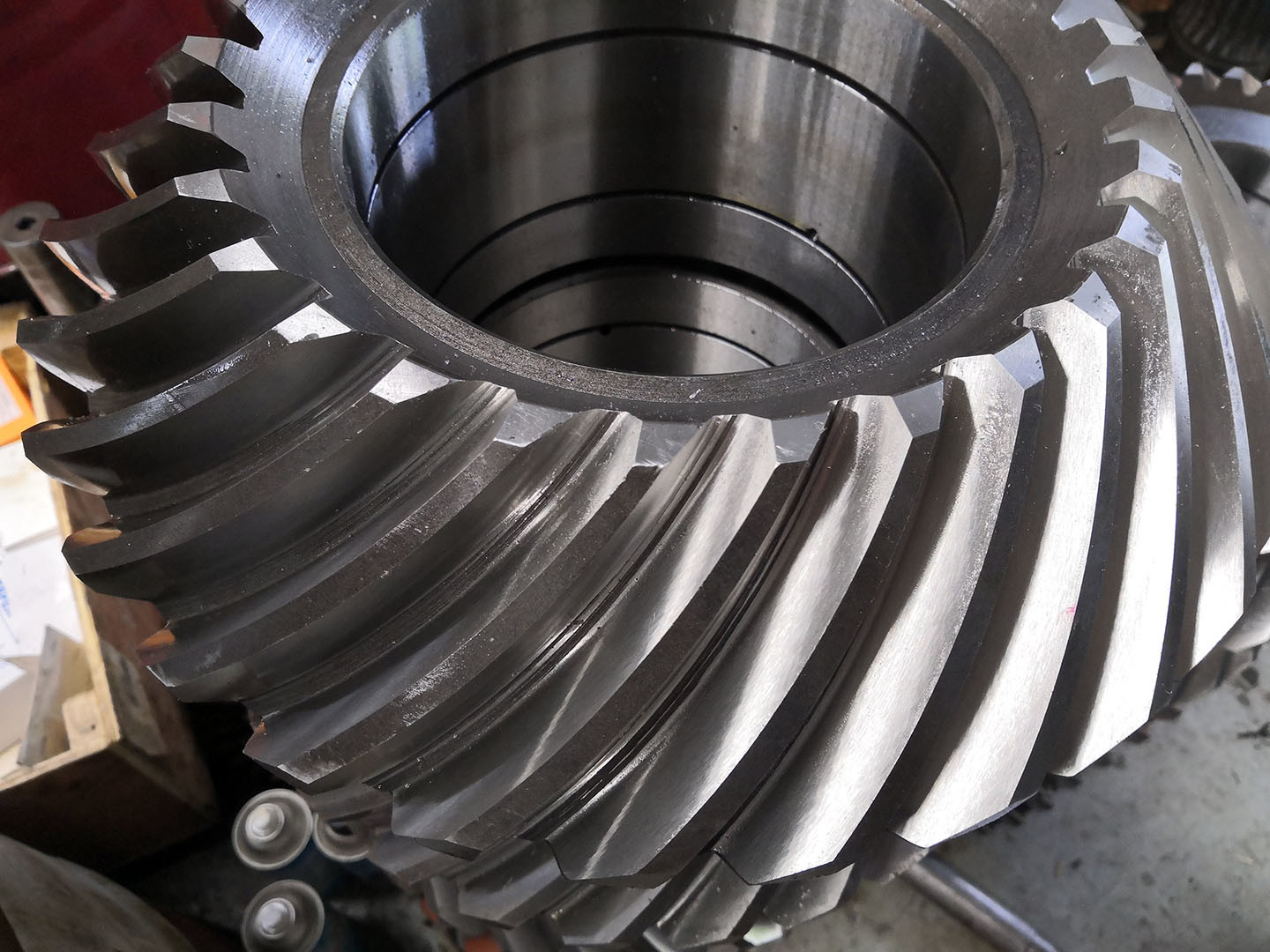

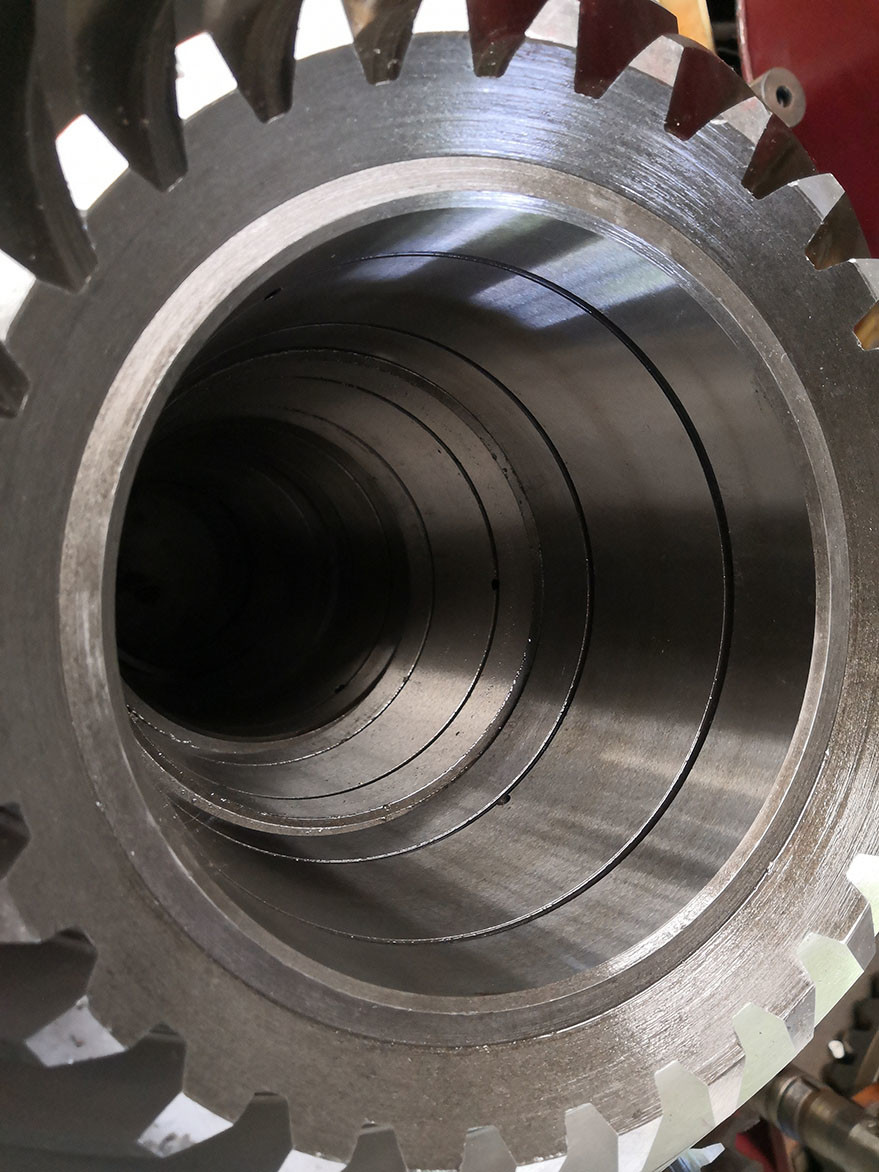

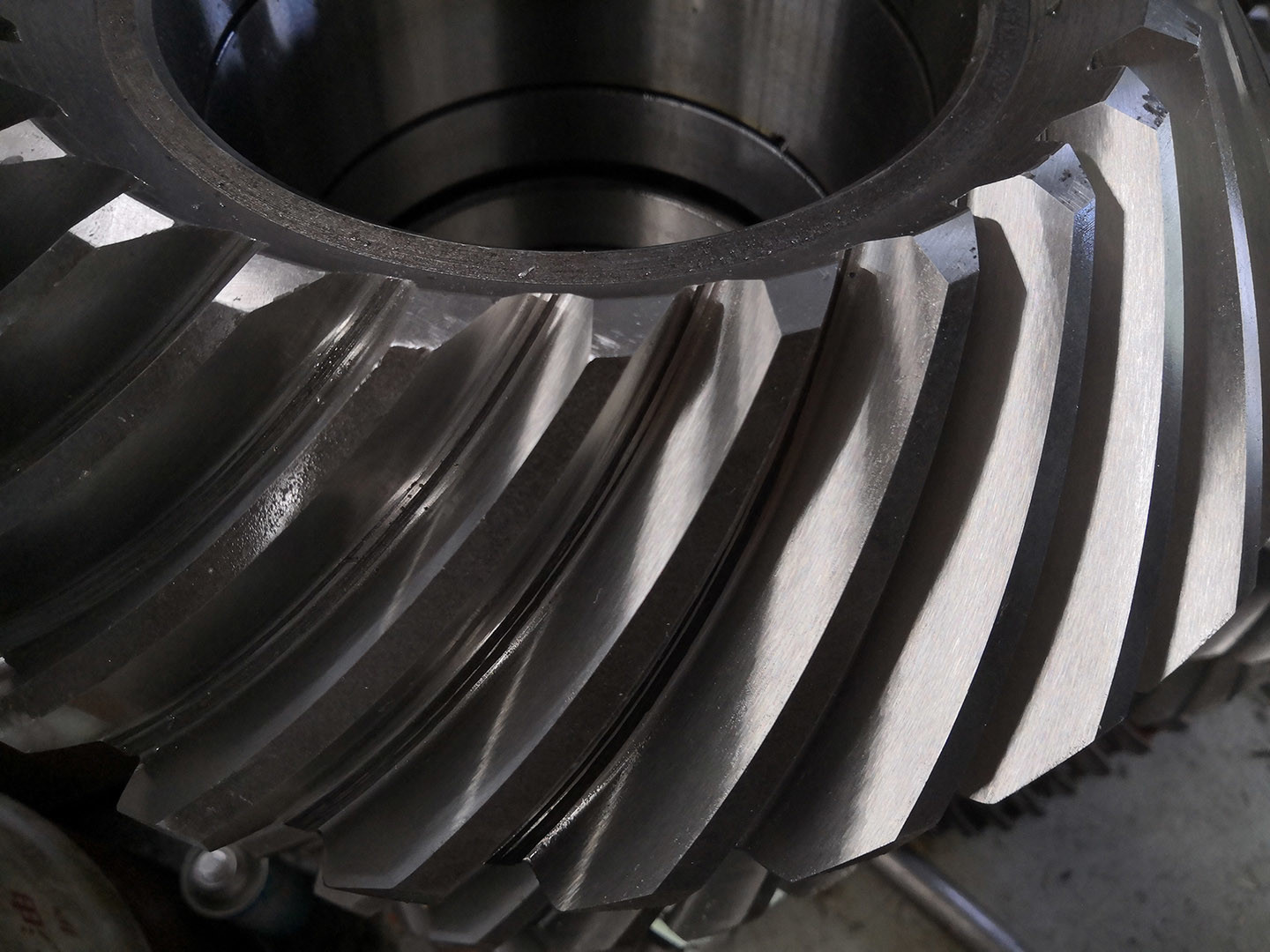

उत्पाद | सर्पिल बेवल गियर शाफ्ट |
अनुकूलित | √ |
सामग्री | 20CrMnTi |
गियर दांतों का निर्माण | गियर मिलिंग और गियर दांत पीसने |
मॉड्यूल | 11 |
गियर दांत पीसने | √ |
दांतों की संख्या (Z) | 35 |
दबाव कोण (α) | 20° |
लीड कोण | 35° |
सटीकता का स्तर | आईएसओ 6 ग्रेड/एजीएमए 11 ग्रेड |
ताप उपचार | कार्बोराइजिंग |
सतह की कठोरता | 58-62HRC |
स्टील कोड ग्रेड की तुलना | |||||
चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
