| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डब्ल्यूजी22080904 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $350/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 58 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 600 सेट/माह |
| सामग्री: | एल्यूमीनियम कांस्य | प्रोफाइल प्रकार: | गियर हॉबिंग |
|---|---|---|---|
| बाहरी व्यास: | 493 | वजन: | 55 किग्रा |
| चेहरा की चौड़ाई: | 64 मिमी | मापांक: | 10 |
| प्रमुखता देना: | ZCuAl10Fe3 वर्म गियर व्हील,ZI टाइप राइट हैंड वर्म गियर,45 टीथ राइट हैंड वर्म गियर |
||

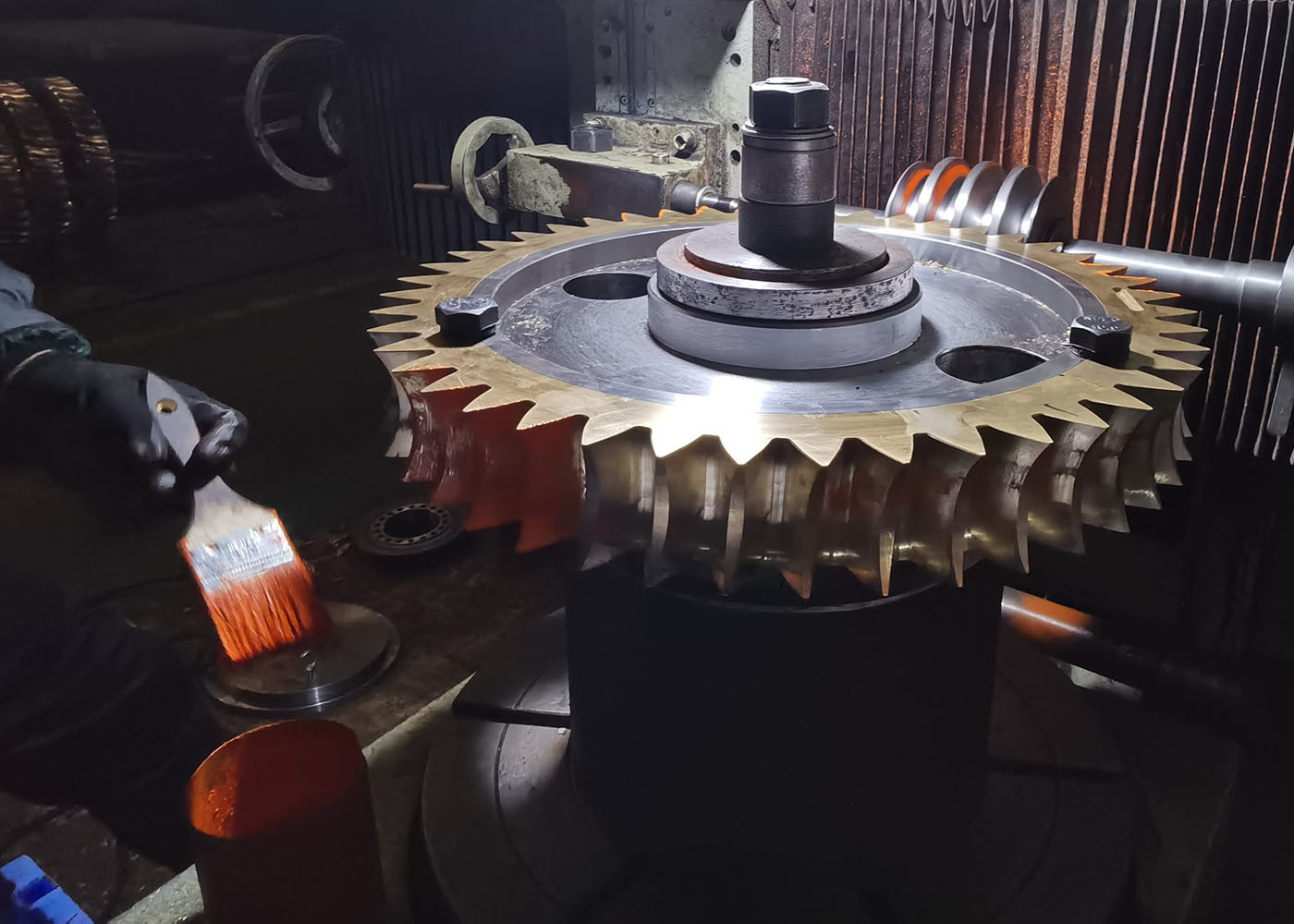

10 मॉड्यूल ZI प्रकार 45 दांत ZCuAl10Fe3 दाहिने हाथ कीड़ा गियर पहिया
1) वर्म गियर और वर्म शाफ्ट का वर्णन
एक कीड़ा ड्राइव एक गियर व्यवस्था है जिसमें एक कीड़ा (जो एक पेंच के रूप में एक गियर है) के साथ जाल है
एक कीड़ा पहिया (जो एक स्पर गियर के समान दिखता है) । दोनों तत्वों को कीड़ा भी कहा जाता है
स्क्रू और कीड़ा गियर। शब्द को अक्सर कीड़ा गियर शब्द का संदर्भ देने के लिए अस्पष्ट उपयोग से भ्रमित किया जाता है
कीड़ा, कीड़ा पहिया, या एक इकाई के रूप में कीड़ा ड्राइव के लिए।
2) कृमि गियर और कृमि शाफ्ट के प्रकार
a) पहला गैर-गला वाले कीड़े ड्राइव हैं।
b) एकल-गर्दन वाले कीड़े ड्राइव।
(ग) डबल-गर्दन वाले कीड़े।
| उत्पाद | कृमि गियर और कृमि शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | वर्म गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | कस्टम |
| लीड कोण | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
