| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डब्ल्यूजी22080902 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $350/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 58 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 600 सेट/माह |
| सामग्री: | 20crnimo | प्रोफाइल प्रकार: | बेलनाकार कीड़ा गियर जोड़ी |
|---|---|---|---|
| टिप व्यास: | 130 मिमी | ताप उपचार: | carburizing |
| लम्बाई: | 620 मिमी | धागा: | 3 |
| प्रमुखता देना: | 20CrNiMo स्टील वर्म ड्राइव शाफ्ट,वर्म शाफ्ट असेंबली प्रोफाइल पीस,20CrNiMo स्टील वर्म शाफ्ट असेंबली |
||

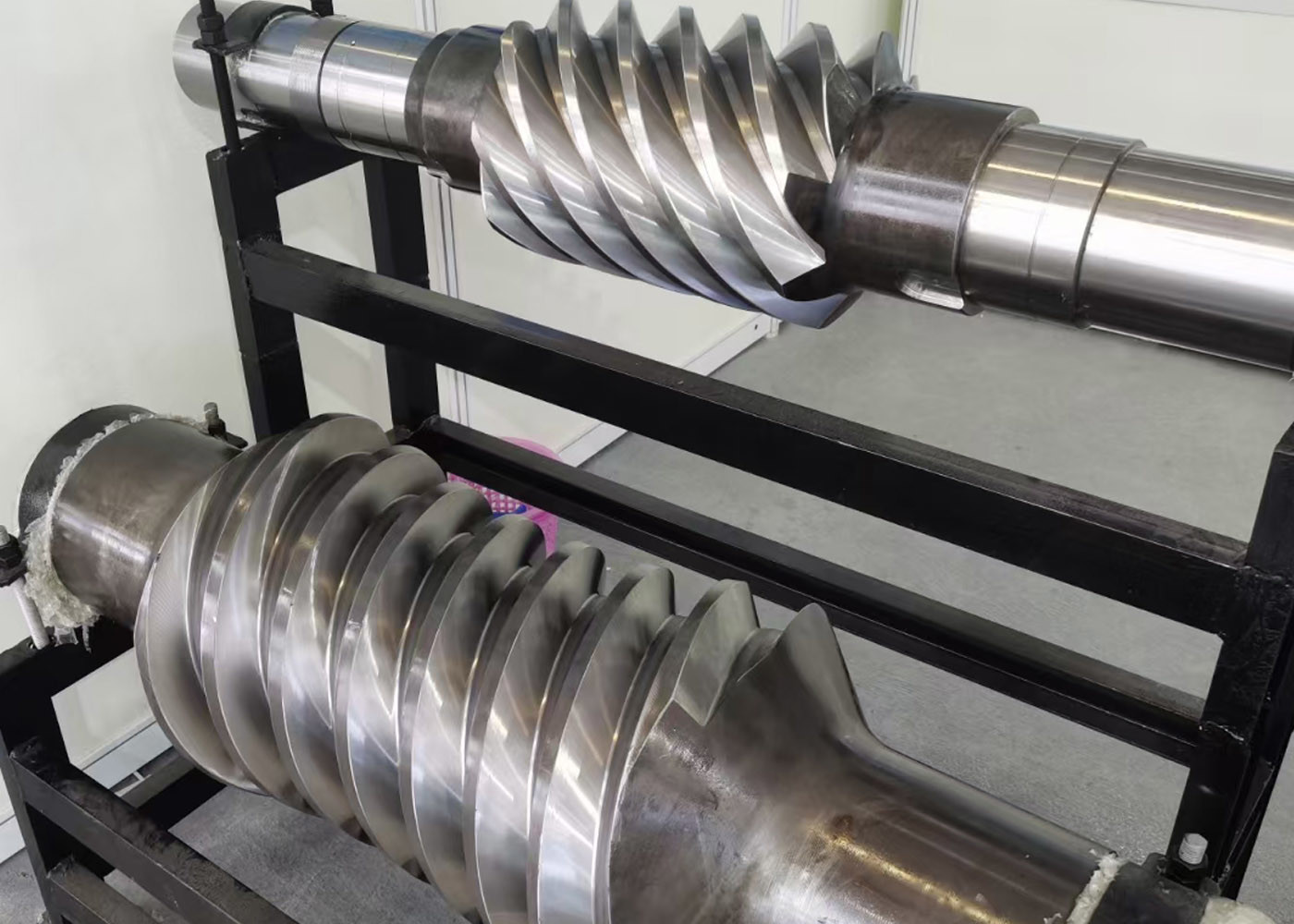

20CrNiMo स्टील कीड़ा प्रोफाइल पीसने कीड़ा शाफ्ट भारी शुल्क अनुप्रयोगों के लिए
1) वर्म गियर और वर्म शाफ्ट का वर्णन
कृमि गियर गियर की एक पुरानी शैली है, और छह सरल मशीनों में से एक का एक संस्करण है।
मूल रूप से, एक कीड़ा गियर एक पेंच जो एक मानक स्पर गियर की तरह दिखता है के खिलाफ बट अप है
थोड़ा कोण और घुमावदार दांत
2) कृमि उपकरण और कृमि शाफ्ट के प्रकार
a) बेलनाकार कीड़ा गियर जोड़ी
b) घेरने वाली गियर जोड़ी
3) कैसे कीड़ा गियर और कीड़ा शाफ्ट काम करते हैं
एक विद्युत मोटर या इंजन कीड़े के माध्यम से घूर्णन शक्ति लागू करता है। कीड़ा पहिया के खिलाफ घूमता है,
और पेंच का मुखौटा पहिया के दांतों पर धक्का देता है। पहिया भार के खिलाफ धक्का दिया जाता है।
| उत्पाद | कृमि गियर और कृमि शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | वर्म गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | कस्टम |
| लीड कोण | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
