| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस220806003 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $35.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| सामग्री: | 20CrMnTi | ब्रैंड: | ओईएम |
|---|---|---|---|
| लंबाई: | 337 मिमी | प्रोफ़ाइल प्रकार: | पेचदार गियर |
| कठोरता: | 58-62 एचआरसी | कठोरता परत: | 0.5-0.8 मिमी |
| प्रमुखता देना: | 2.5 मॉड्यूल ट्रांसमिशन गियर दस्ता,17 टी पेचदार तख़्ता दस्ता,ट्रांसमिशन गियर दस्ता 17 टी |
||

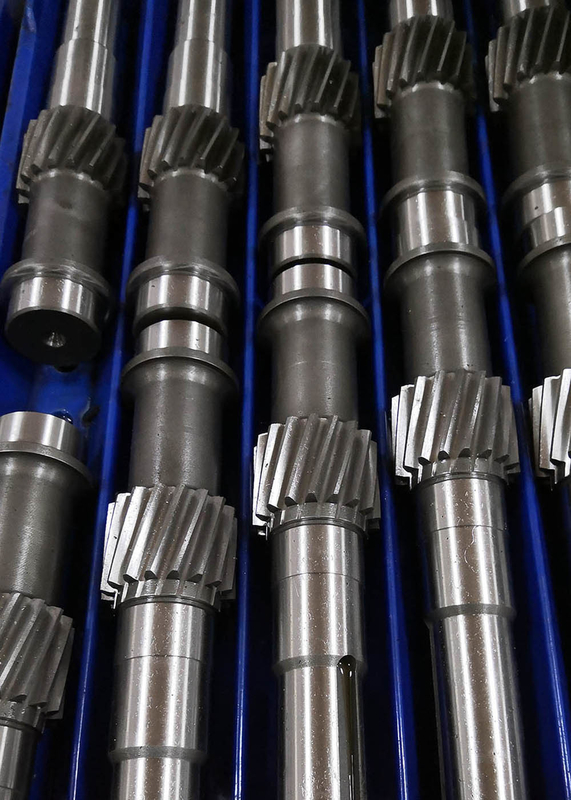

1) पेचदार गियर दस्ता का अनुप्रयोग
पेचदार गियर शाफ्ट व्यापक रूप से गियरबॉक्स और स्पीड रेड्यूसर के लिए उपयोग किया जाता है।
गियर शाफ्ट पावर ट्रांसमिशन सिस्टम को चलाने के लिए शाफ्ट कपलिंग या बेयरिंग के साथ असेंबली कर सकता है।
2) पेचदार गियर दस्ता का विनिर्माण प्रसंस्करण
ए) फोर्जिंग स्टील सामग्री
बी) सामग्री का शमन और तड़का
सी) रफ टर्निंग मशीनिंग
डी) फाइन टर्निंग मशीनिंग
ई) गियर हॉबिंग
च) हीट ट्रीटमेंट (कार्बराइजिंग)
छ) गियर पीस
ज) सूफस पीस
मैं) निरीक्षण
जे) पैकिंग
| उत्पादों | पेचदार गियर दस्ता |
| पसंद के अनुसार निर्मित | मैं |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांत निर्माण | गियर मिलिंग/गियर हॉबिंग/गियर शेपिंग |
| गियर दांत पीस | मैं |
| मॉड्यूल (एम) | 3 |
| दांतों की संख्या (जेड) | 17 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 15° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| उष्मा उपचार | carburizing |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/जीबी | आईएसओ | मैं | एएसटीएम | जिस | शोर |
| 45 | C45E4 | 45 | 1045 | एस45सी | सीके45 |
| 40 करोड़ | 41Cr4 | 40X | 5140 | एससीआर440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | एससीएम22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18एक्सГटी | एसएमके22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | एसएनसीएम220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | एसएनसीएम420 | |
