| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस220805003 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $850.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| सामग्री: | 17CrNiMo6 | आवाज़ का उतार-चढ़ाव: | 37.699 |
|---|---|---|---|
| पेचदार कोण: | 23° | गुणवत्ता ग्रेड: | आईएसओ 6 ग्रेड |
| दांत की चौड़ाई: | 120 मिमी | दाब कोण: | 20° |
| प्रमुखता देना: | मेन ड्राइव ट्रांसमिशन गियर दस्ता,17CrNiMo6 स्टील मेन ड्राइव दस्ता,12 मॉड्यूल ट्रांसमिशन गियर दस्ता: |
||

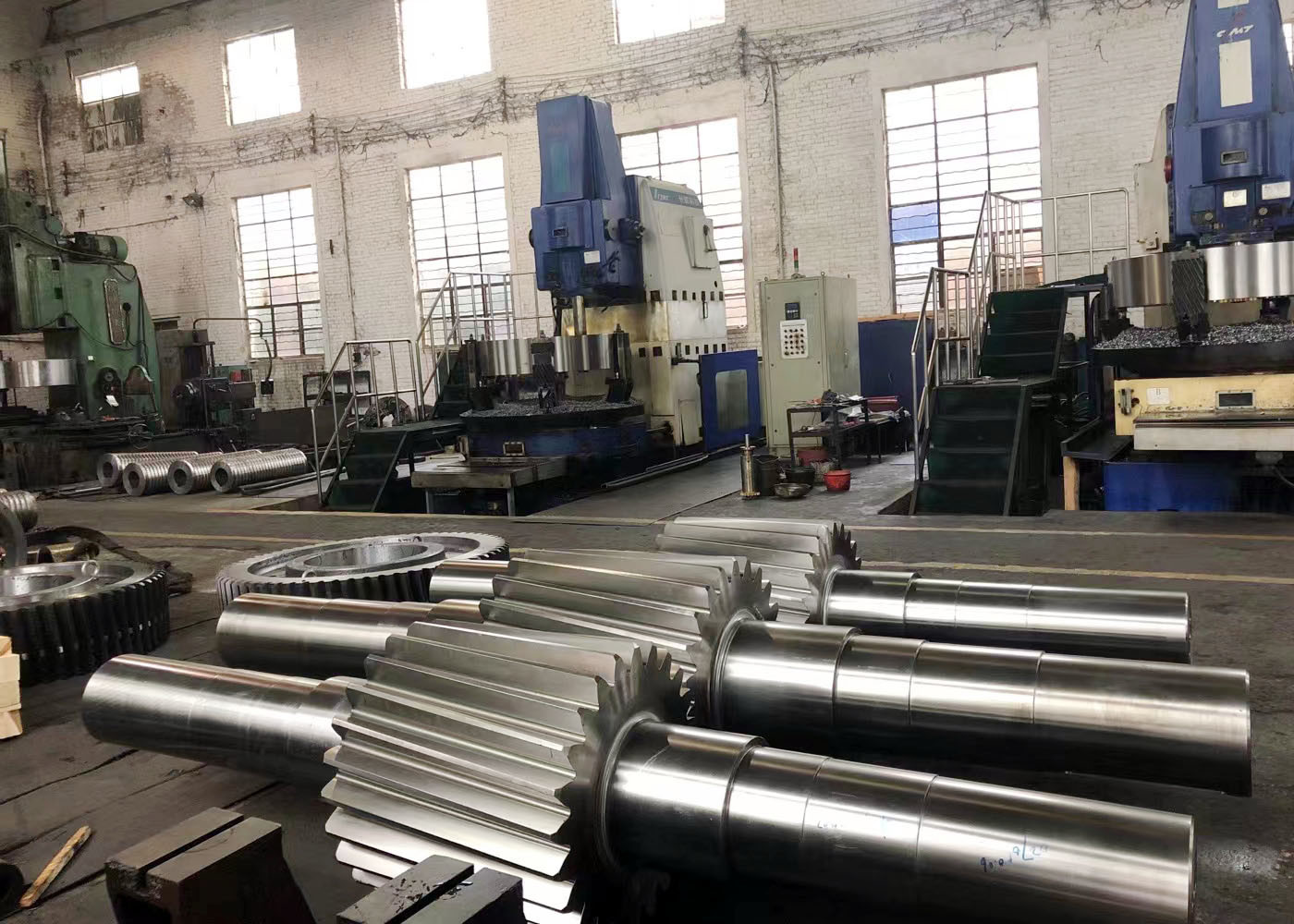

ट्रांसमिशन स्पेयर पार्ट्स - 17CrNiMo6 स्टील मुख्य ड्राइव हेलिकल गियर शाफ्ट
1) हेलिकल गियर शाफ्ट की विशेषताएं
अक्षीय दिशा में धक्का बल उत्पन्न करने वाले गियर के साथ काम करना।
2) हेलिकल गियर के बुनियादी तकनीकी डेटा
a) मॉड्यूल (m): मॉड्यूल आकार की इकाई है जो इंगित करती है कि एक गियर कितना बड़ा या छोटा है।
b) दांतों की संख्या ((z): गियर दांतों की संख्या
c) संदर्भ व्यास: संदर्भ व्यास ((d) = m×z
| उत्पाद | बाएं हाथ के हेलिकल गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियरदांतउत्पादन | गियर पीसने |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 12 |
| दांतों की संख्या (Z) | 23 |
| दबाव कोण (α) | 20° |
| लीड कोण | 30° |
| सटीकता का स्तर | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
