| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस220805005 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $35.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| ब्रांड: | ओईएम | निर्माण प्रक्रिया: | गियर पीसना |
|---|---|---|---|
| दांत की चौड़ाई: | 30 मिमी | दांत संख्या: | 16 |
| गियर प्रकार: | गाड़ी का उपकरण | आवाज़ का उतार-चढ़ाव: | 19.635 मिमी |
| प्रमुखता देना: | स्पर ट्रांसमिशन गियर दस्ता,2.5 मॉड्यूल स्पर गियर दस्ता,2.5 मॉड्यूल ट्रांसमिशन गियर दस्ता: |
||

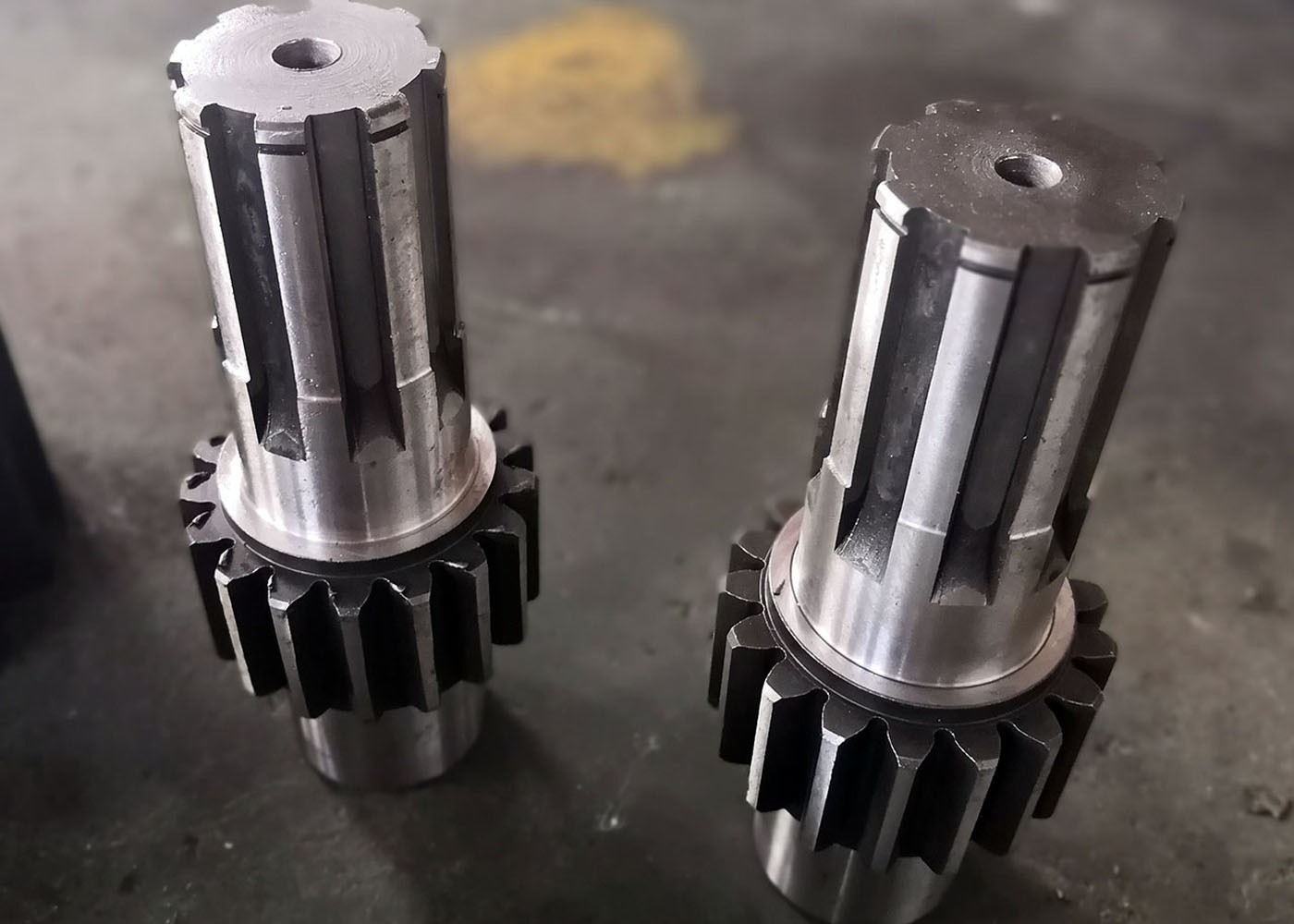

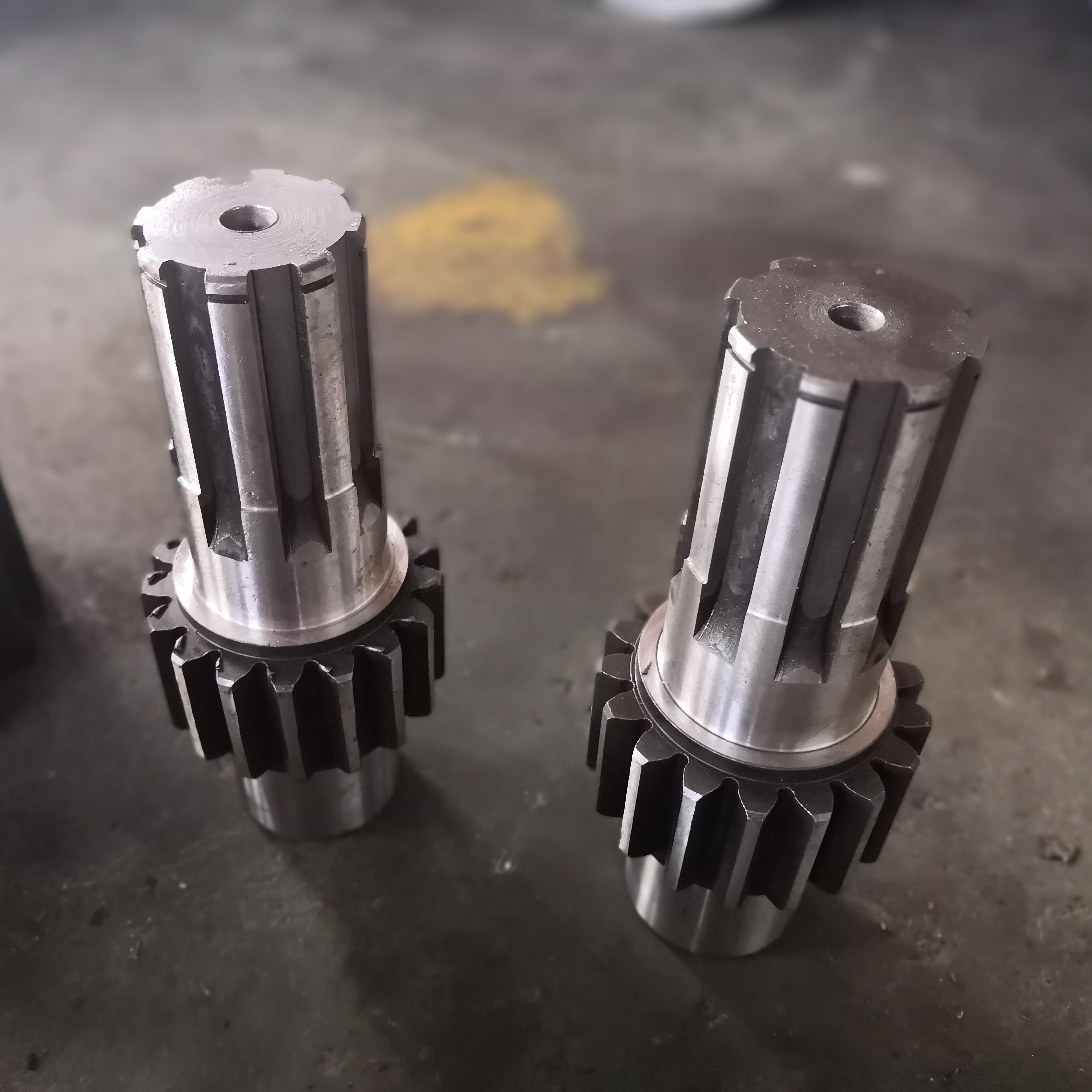

2.5 सामान्य उद्योग के लिए मॉड्यूल स्पर गियर शाफ्ट गियरबॉक्स और स्पीड रिड्यूसर
1) स्पर गियर शाफ्ट का वर्णन
स्पर गियर शाफ्ट स्पर गियर के साथ शाफ्ट के ट्रांसमिशन भाग है।
स्पर गियर एक बेलनाकार आकार का गियर होता है।
स्पर गियर व्यापक अनुप्रयोगों के साथ सबसे अधिक इस्तेमाल किया जाने वाला गियर है।
2) स्पर गियर शाफ्ट की विशेषताएं
अन्य प्रकार के ट्रांसमिशन गियर की तुलना में निर्माण में आसान।
सबसे व्यापक रूप से ट्रांसमिशन प्रणाली डिजाइन में प्रयोग किया जाता है।
| उत्पाद | हेलिकल गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर मिलिंग/गियर हॉबिंग/गियर शेपिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 2.5 |
| दांतों की संख्या (Z) | 16 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
