| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस220805002 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $850.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| सामग्री: | 17CrNiMo6 | मापांक: | 16 |
|---|---|---|---|
| आवाज़ का उतार-चढ़ाव: | 50.265 मिमी | कड़वाहट: | Ra0.8 ~ ra 1.6 |
| दिशा: | बायां हाथ | दांत की चौड़ाई: | 110 मिमी |
| प्रमुखता देना: | गियर पीस पेचदार पिनियन दस्ता,17CrNiMo6 स्टील गियरबॉक्स आउटपुट दस्ता,17CrNiMo6 स्टील पेचदार पिनियन दस्ता |
||

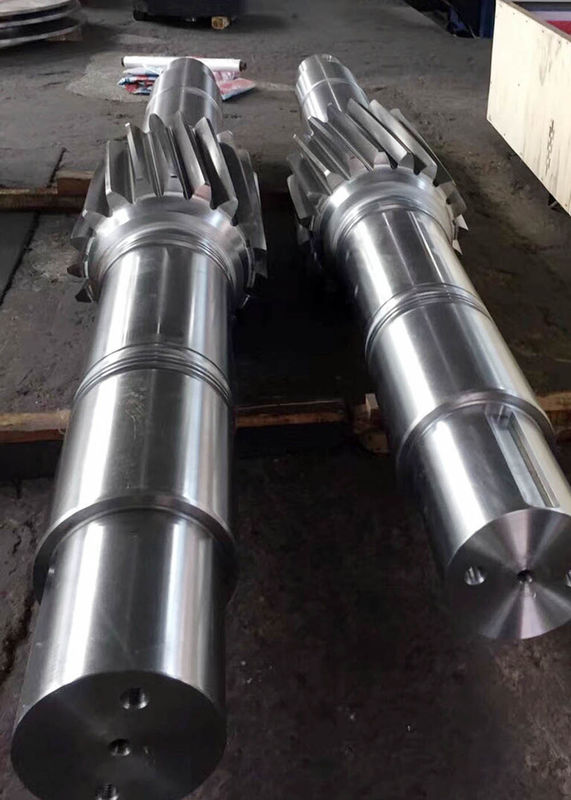

गियर ग्राइंडिंग ट्रांसमिशन गियर शाफ्ट- 17CrNiMo6 स्टील हेलिकल गियर शाफ्ट
1) हेलिकल गियर का वर्णन
हेलिकल गियर एक बेलनाकार आकार का गियर है जिसमें हेलिकॉइड दांत होते हैं।
2) हेलिकल गियर की दिशा
दाहिना हाथ और बायां हाथ
3) हेलिकल गियर की विशेषताएं
हेलिकल गियर स्पर गियर की तुलना में अधिक भार सहन कर सकते हैं।
हेलिक्स के रूप से उत्पन्न अक्षीय धक्का बल।
| उत्पाद | बाएं हाथ के हेलिकल गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियरदांतउत्पादन | गियर पीसने |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 16 |
| दांतों की संख्या (Z) | 17 |
| दबाव कोण (α) | 20° |
| लीड कोण | 25° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
