| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22080404 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | L/C,D/P,T/T,वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| Module: | 28 | Gear Profile: | Double Helical Gear |
|---|---|---|---|
| Hardness: | 260-300 HB | Manufacturing Process: | Gear Milling |
| Accuracy Grade: | ISO 6-7 | Direction: | Left-Hand & Right Hand |
| प्रमुखता देना: | हेरिंगबोन डबल पेचदार गियर दस्ता,28 मॉड्यूल हेरिंगबोन गियर शाफ्ट,28 मॉड्यूल हेरिंगबोन पेचदार गियर |
||

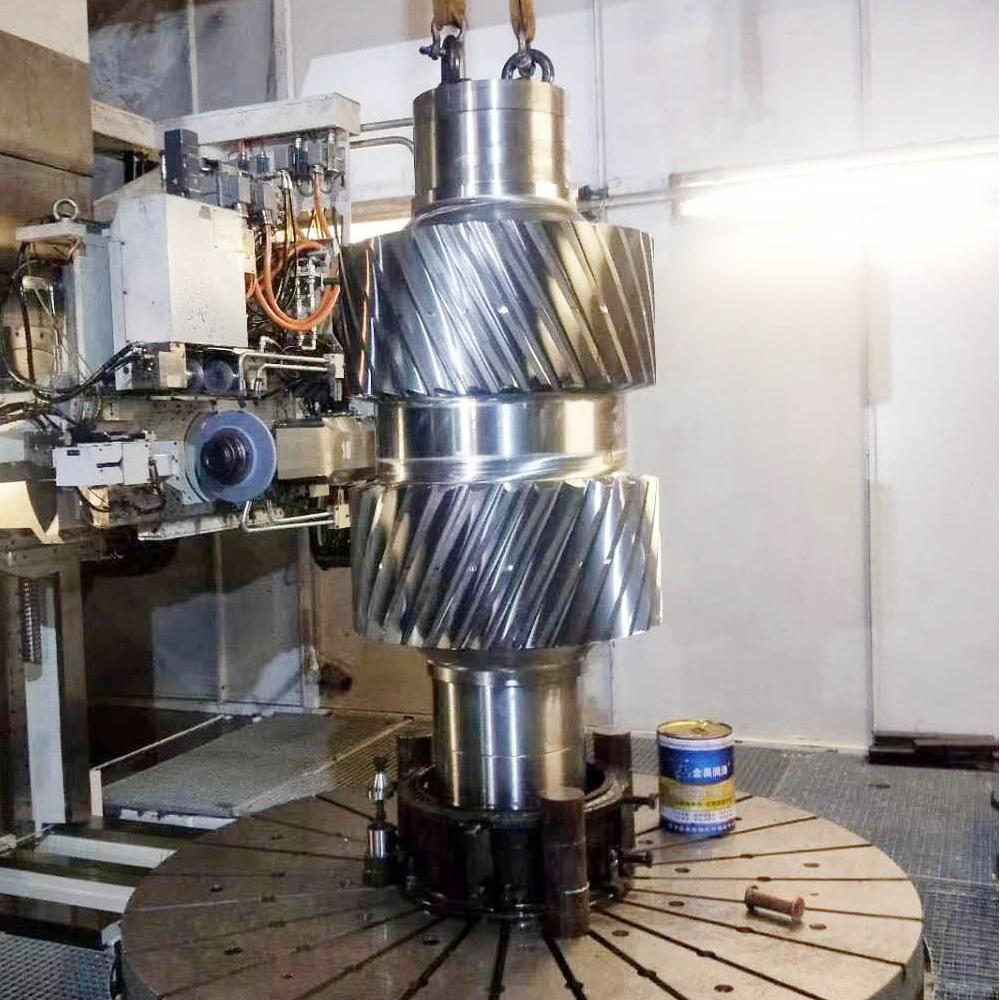

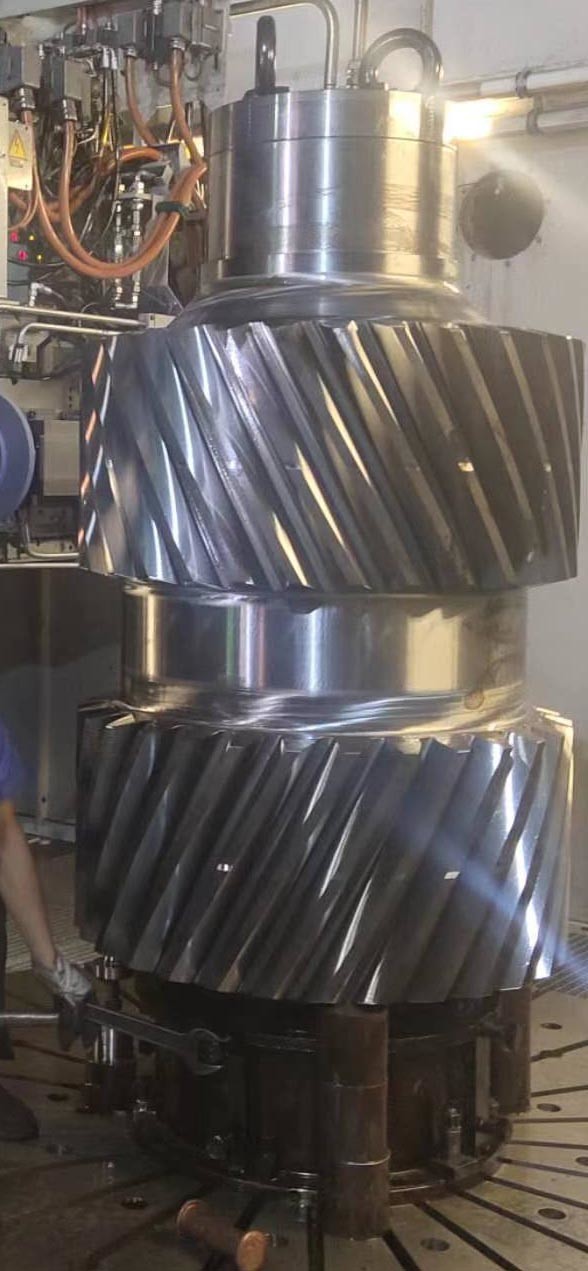

विभिन्न औद्योगिक अनुप्रयोगों के लिए अनुकूलित 28 मॉड्यूल डबल हेलिकल गियर शाफ्ट
1) डबल हेलिकल गियर का वर्णन
डबल हेलिकल गियर एक विशेष प्रकार का हेलिकल गियर है।
दाँत गियर अक्ष के प्रति तिरछे घुमाए जाते हैं और बाएं और दाएं हाथ के दोनों हेलिकल दाँत होते हैं।
2) डबल हेलिकल गियर की विशेषताएं
डबल हेलिकल फॉर्म अंतर्निहित थ्रश फ्रीज को संतुलित करता है।
गियर सेट में समान हेलिक्स कोण होना चाहिए।
2) डबल हेलिकल गियर के अनुप्रयोग
भारी ड्यूटी उद्योग को धक्का फ्रीज को हटाने की जरूरत है। गियरबॉक्स
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| प्रोफ़ाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | अनुकूलित |
| दांतों की संख्या (Z) | 97 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 13° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
काटने की प्रक्रिया
ताप उपचार पीसने का निरीक्षण
