| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | YZGEAR |
| मॉडल संख्या | बीजी 2207001 |

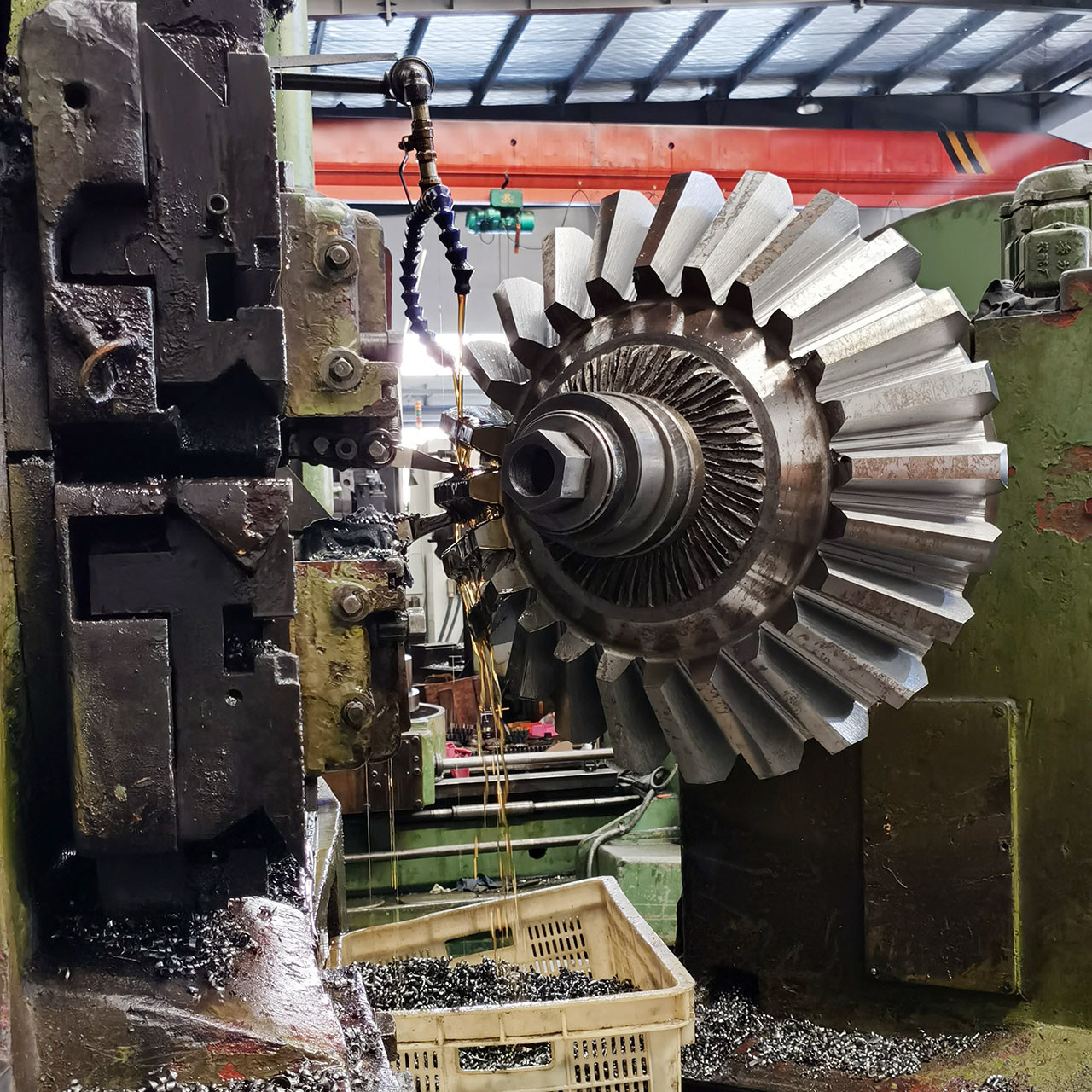

14 मॉड्यूल स्ट्रेट बेवेल गियर-क्रशर उपकरण के लिए शंक्वाकार गियर
बेवेल गियर ऐसे गियर होते हैं जहाँ दो शाफ्ट के अक्ष एक दूसरे को काटते हैं और गियर के दांतों वाली सतहें शंक्वाकार आकार की होती हैं।
बेवेल गियर रैखिक से ऊर्ध्वाधर शक्ति में ऊर्जा स्थानांतरित करते हैं, जिससे यह यांत्रिक सेटिंग्स में व्यापक रूप से उपयोग की जाने वाली मशीनों में बहुत उपयोगी हो जाता है।
बेवेल गियर अक्सर उन शाफ्ट पर लगाए जाते हैं जो 90 डिग्री अलग होते हैं, लेकिन इन्हें अन्य कोणों पर काम करने के लिए भी डिज़ाइन किया जा सकता है।
| पैरामीटर | विनिर्देश |
|---|---|
| कस्टम मेड | उपलब्ध |
| गियर प्रोफाइल प्रकार | ग्लीसन |
| विनिर्माण प्रक्रिया | गियर शेपिंग |
| दांत पीसना | शामिल |
| मॉड्यूल (एम) | 14 |
| दांतों की संख्या (जेड) | कस्टम |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | कस्टम |
| सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग/इंडक्शन हार्डनिंग |
| सतह कठोरता | पिनियन 58-62 एचआरसी/गियर 50-55 एचआरसी |
| चीन/जीबी | आईएसओ | ГOCT | एटीएम | जेआईएस | डीआईएन |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/40ХМА | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 |
