| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी2207003 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $300/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| मोड्यू: | 4.5 | दिशा: | बाईं ओर का |
|---|---|---|---|
| प्रेस कोण: | 20° | कठोरता: | 58-62 एचआरसी |
| ताप उपचार: | carburizing | गुणवत्ता ग्रेड: | आईएसओ 6 ग्रेड अगमा 11 ग्रेड |
| प्रमुखता देना: | 4.5M गियर पीस सर्पिल बेवल गियर्स,SAE 4320 पेचदार ट्रांसमिशन गियर्स,SAE 4320 सर्पिल बेवल गियर्स |
||

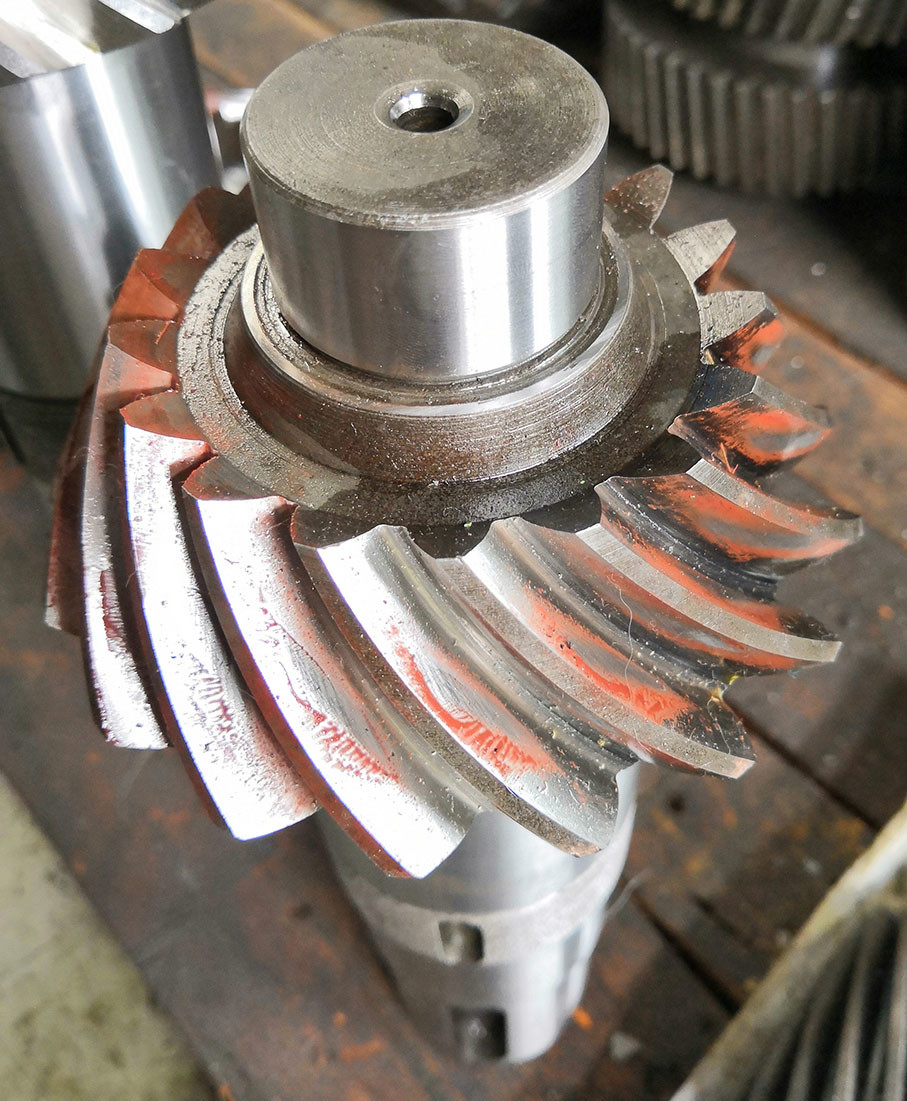

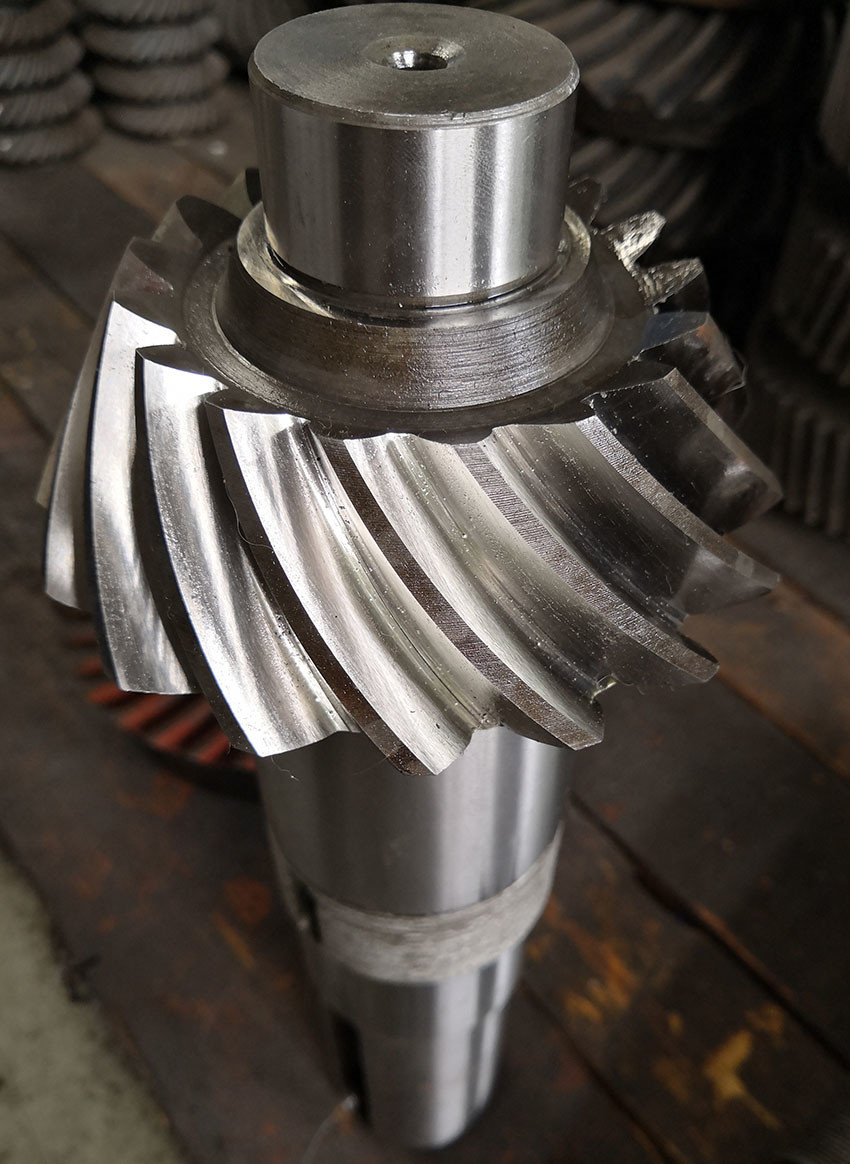

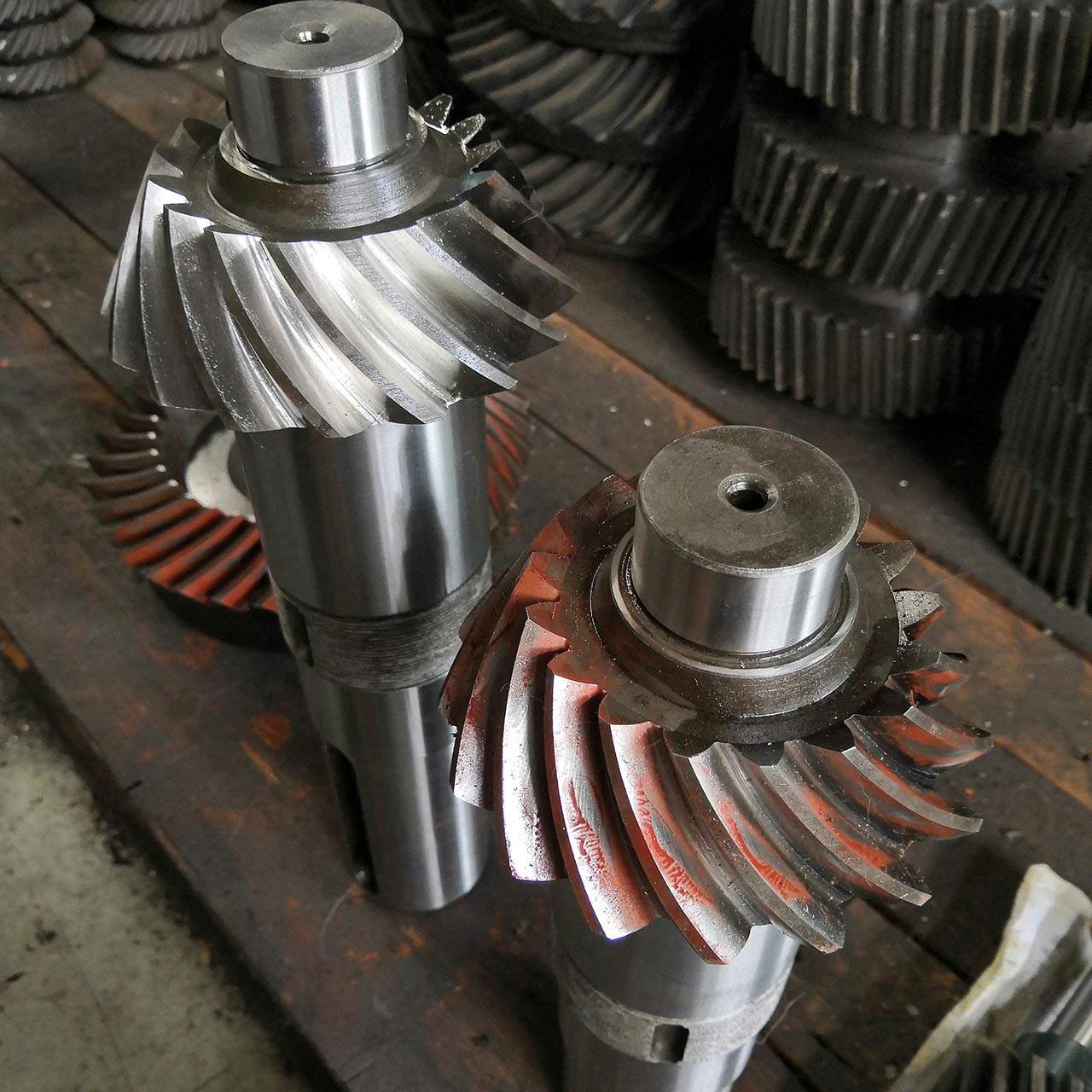

1) स्पाइरल बेवेल गियर का विवरण
स्पाइरल बेवेल गियर एक बेवेल गियर है जिसमें हेलिकल दांत होते हैं। इसका मुख्य अनुप्रयोग एक वाहन के डिफरेंशियल में होता है।
जहां ड्राइव शाफ्ट से ड्राइव की दिशा को पहियों को चलाने के लिए 90° घुमाना पड़ता है। हेलिकल डिज़ाइन
पारंपरिक सीधे-कट या स्पर-कट गियर की तुलना में कम कंपन और शोर पैदा करता है जिसमें सीधे दांत होते हैं।
2) स्पाइरल बेवेल गियर की विशेषताएं
स्पाइरल बेवेल गियर सेट को जोड़ों में बदला जाना चाहिए। बाएं हाथ और दाएं हाथ दोनों गियर को एक साथ बदला जाना चाहिए।
उत्पाद
| आंतरिक स्प्लाइन के साथ स्पाइरल बेवेल गियर | कस्टम मेड |
| √ | DP |
| SAE 4320/ 20CrNi2MoA | गियर दांत निर्माण |
| गियर मिलिंग/गियर ग्राइंडिंग | गियर दांत ग्राइंडिंग |
| √ | DP |
| 4.5 | दांतों की संख्या (Z) |
| 17T | प्रेशर एंगल (α) |
| 20° | हेलिक्स एंगल (β) |
| 35° | दांत सटीकता ग्रेड |
| ISO 6 ग्रेड/ AGMA 11 ग्रेड | गर्मी उपचार |
| कार्बराइजिंग | सतह कठोरता |
| 58-62 HRC | स्टील कोड ग्रेड तुलना |
| चीन/GB | |||||
| ISO | Гост | ASTM | JIS | DIN | 45 |
| 1045 | 45 | 1045 | S45C | CK45 | 40Cr |
| 41Cr4 | 20CrMo | 5140 | SCr440 | 41Cr4 | 20CrMo |
| 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 | 42CrMo |
| 42CrMo4 | 20CrMnTi | 4140 | SCM440 | 42CrMo4 | 20CrMnTi |
| उत्पादन उपकरण | उत्पादन उपकरण | उत्पादन उपकरण | |||
| उत्पादन उपकरण | उत्पादन उपकरण | उत्पादन उपकरण | उत्पादन उपकरण | ||
| 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 | 40CrNiMoA |
| उत्पादन उपकरण |
40XHMA 4340 |
SNCM439 | 40NiCrMo6/ |
36NiCrMo4 20CrNi2Mo |
|
| 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | उत्पादन उपकरण | |
उत्पादन प्रक्रिया
फोर्जिंग मशीनिंग कटिंग
हीट ट्रीटमेंट ग्राइंडिंग निरीक्षण
