| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | HB2207002 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | $500/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 72 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 300 पीसीएस/माह |
| प्रोफाइल प्रकार: | हेरिंगबोन गियर | सामग्री: | दबाव प्रक्रिया से बनाया गया स्टील |
|---|---|---|---|
| कठोरता: | 230-260HB | ब्रांड: | ओईएम |
| मापांक: | 5-25 मॉड्यूल | विनिर्माण संसाधन: | गियर मिलिंग |
| प्रमुखता देना: | स्टील हेरिंगबोन गियर्स और शाफ्ट,एआईएसआई 4340 हेरिंगबोन गियर्स और शाफ्ट,हेरिंगबोन गियर्स और शाफ्ट गियर मिलिंग |
||

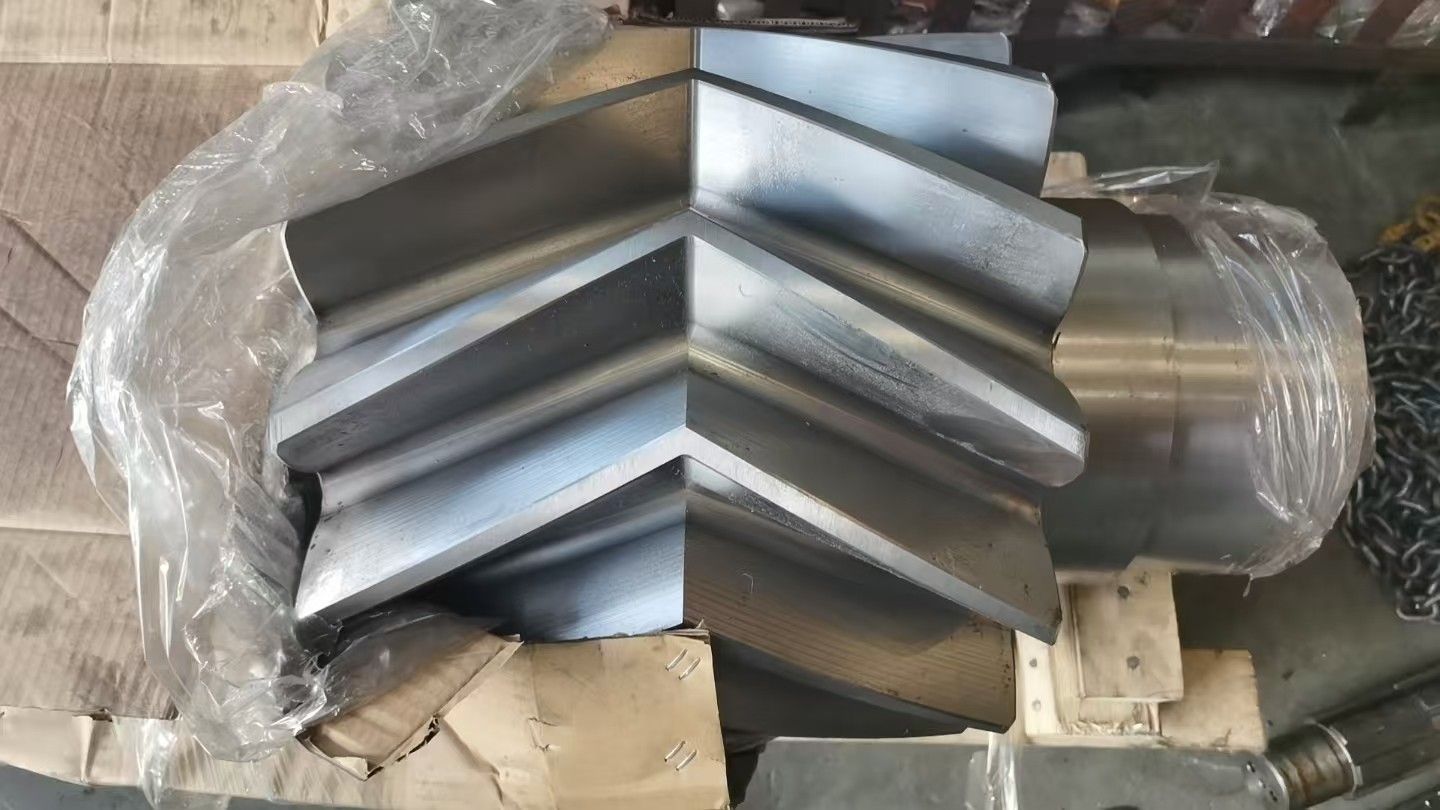

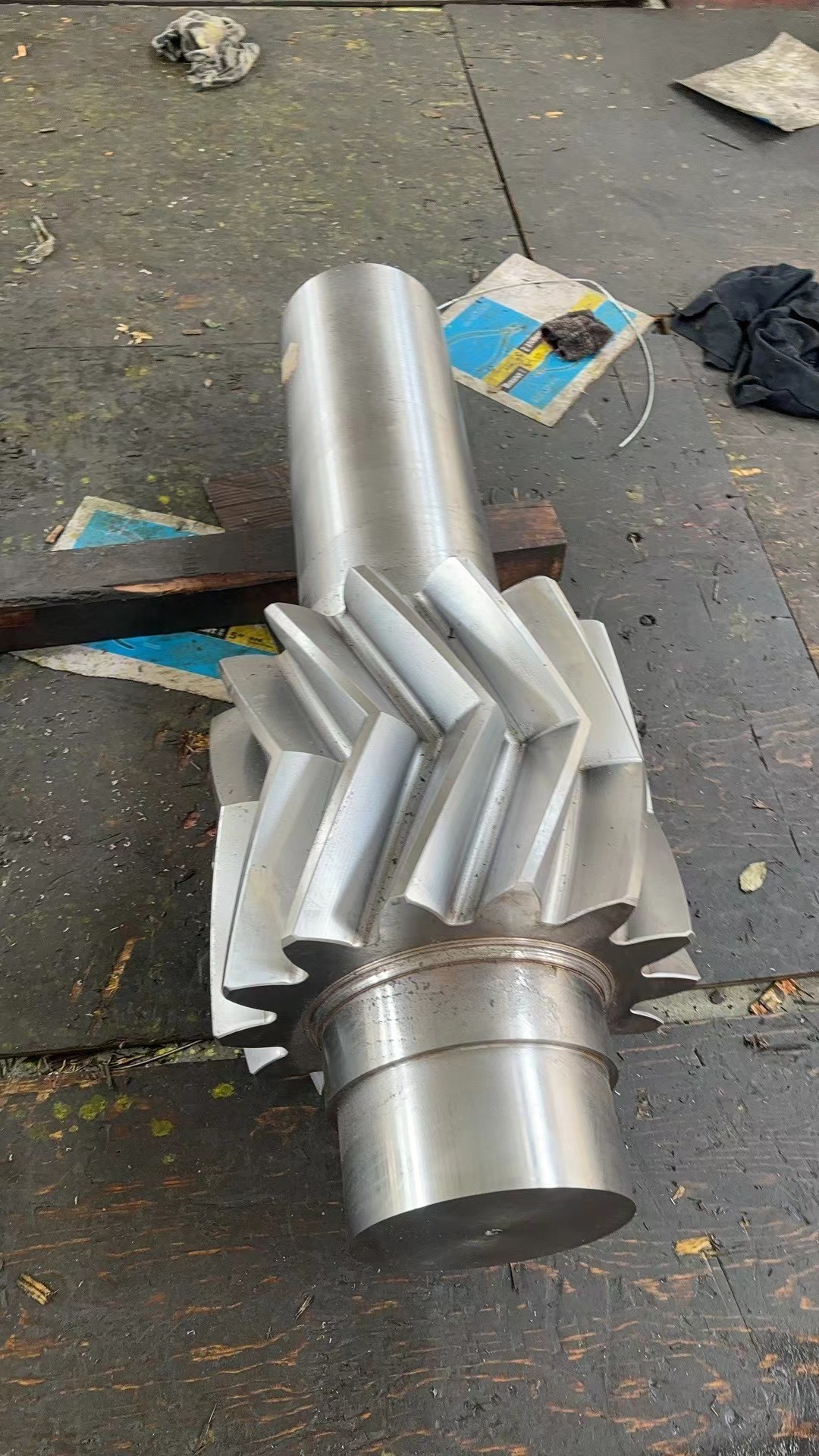

1) हेरिंगबोन गियर की विशेषताएं
हेरिंगबोन गियर का एक भाग दूसरे भाग से संतुलित होता है।
अक्षीय जोर बल के बिना।
2) हेरिंगबोन गियर का वर्णन
हेरिंगबोन एक विशेष प्रकार का डबल हेलिकल गियर है, बाएं हाथ और बाएं हाथ के बीच कोई केंद्रीय अंतर नहीं है।
दाहिने हाथ के हेल्शियल गियर।

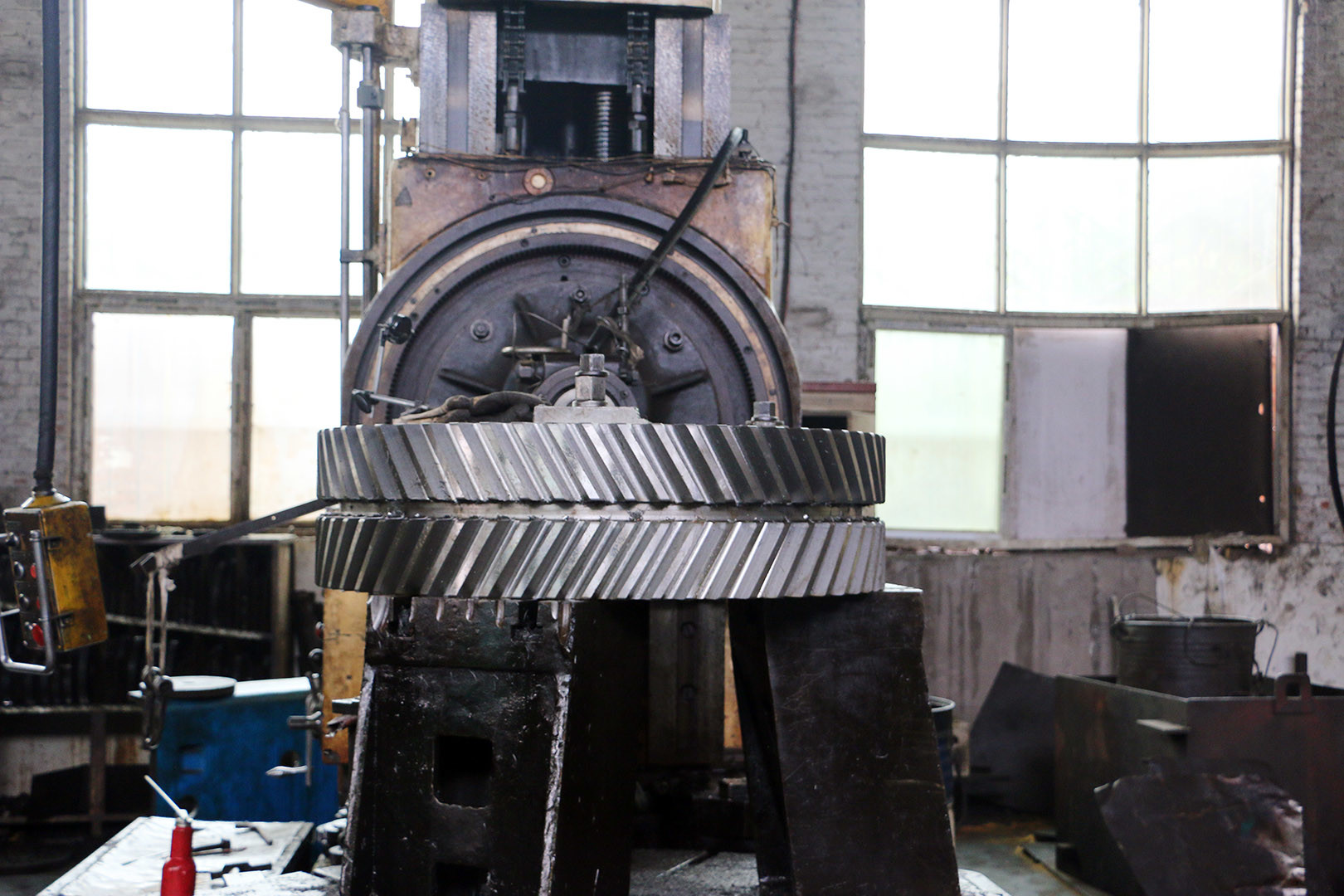

3) विनिर्माण प्रक्रिया
गियर फ्रीजिंग मशीन या गियर शेपर द्वारा हेरिंगबोन गियर निर्माण।
| उत्पाद | हेरिंगबोन गियर सेट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 5-25 मॉड्यूल |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
