| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी220722002 |
| न्यूनतम आदेश मात्रा: | 5 पीसीएस |
| मूल्य: | $700/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 700 टुकड़े/माह |
| मापांक: | 14.111 | दस्ता कोण: | 90° |
|---|---|---|---|
| सामग्री: | 20CrNi2MoA | गियर दांत संख्या: | 36 और 48t |
| प्रोफाइल प्रकार: | ग्लीसन | ताप उपचार: | carburizing |
| प्रमुखता देना: | ऑटोमोबाइल के लिए सर्पिल बेवल गियर,14.111 मॉड्यूल ग्लीसन बेवल गियर,ऑटोमोबाइल के लिए ग्लीसन बेवल गियर |
||

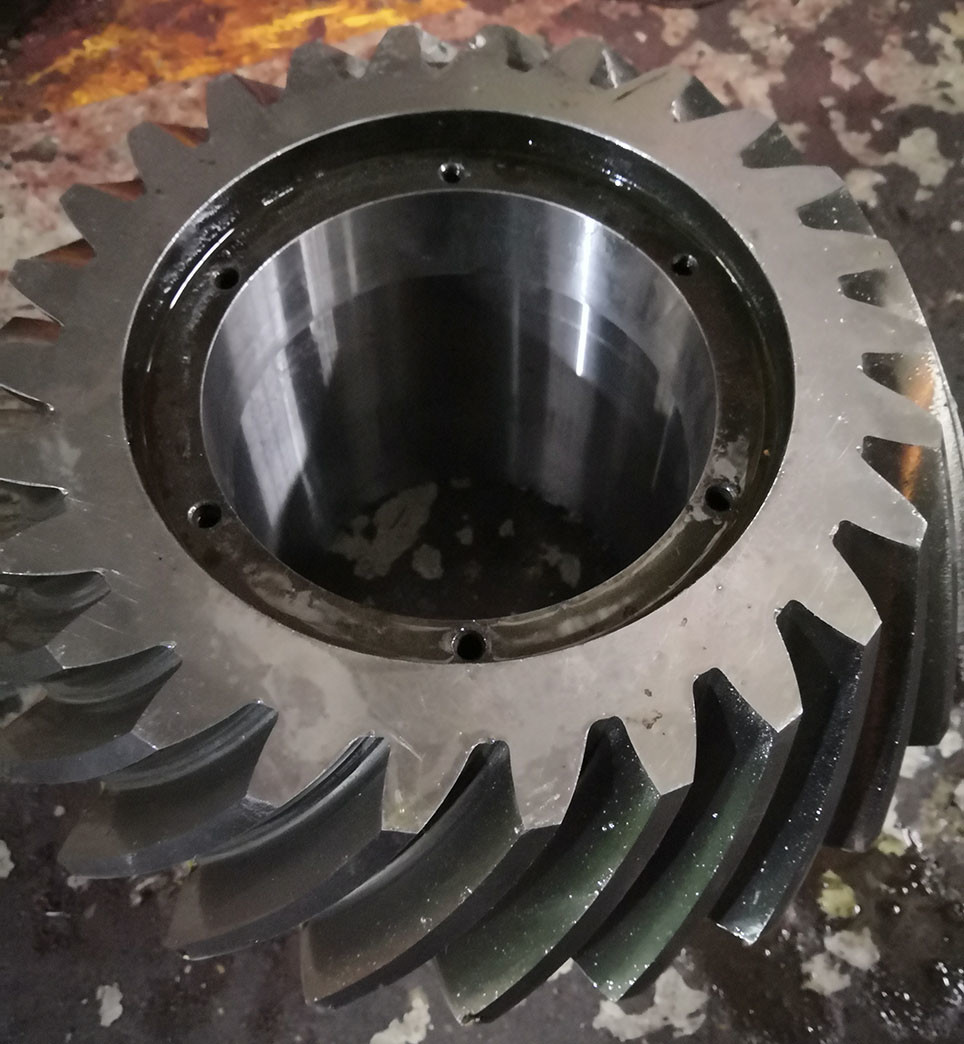

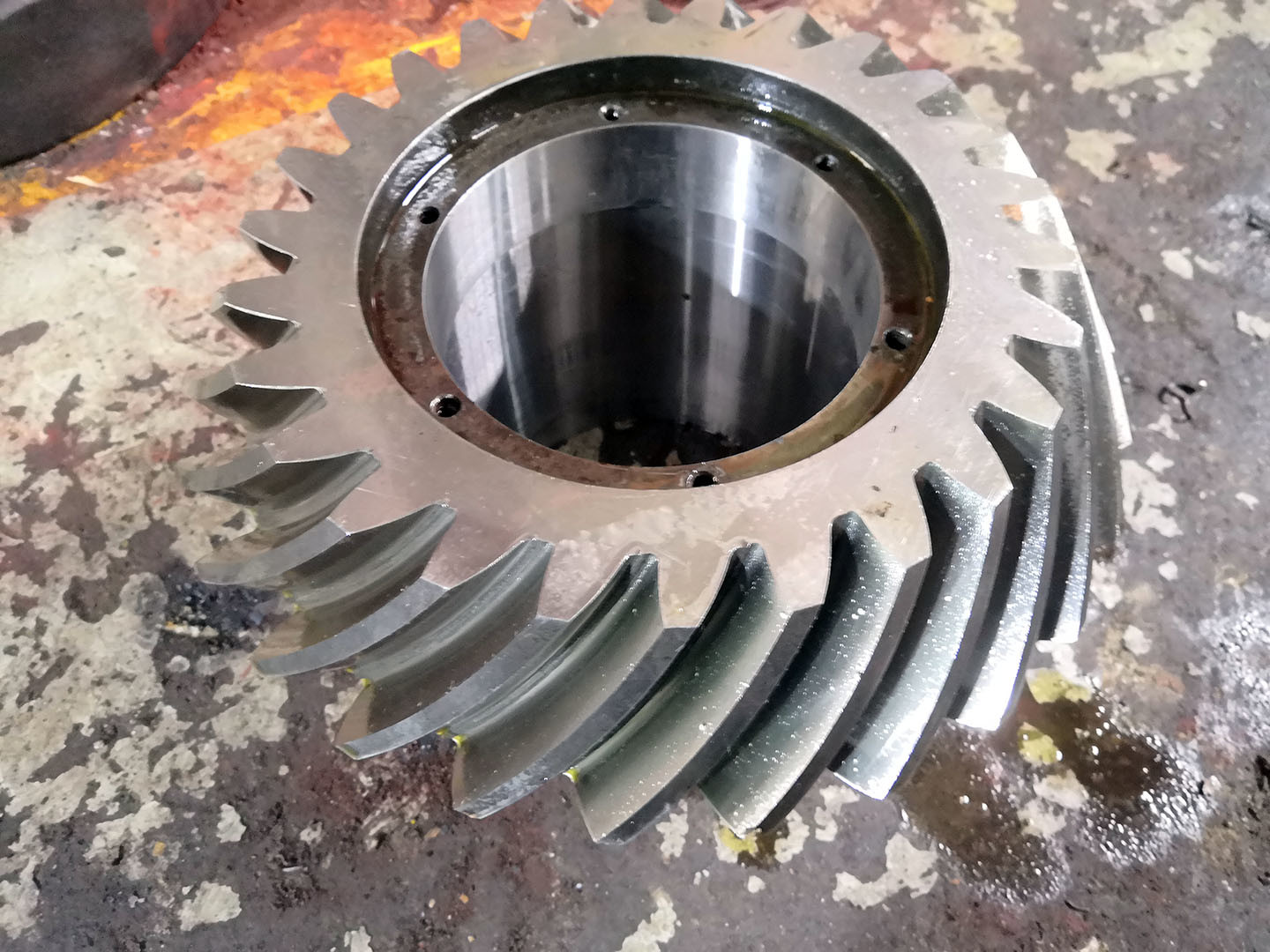

14.111 मॉड्यूल ग्लीसन प्रकार गियर ग्रिलिंग सर्पिल बेवल गियर सेट
1) सर्पिल क्विवल गियर का वर्णन
सर्पिल कंक्रीट गियर सर्पिल दांतों के हेलिकल कोण के साथ एक कंक्रीट गियर है.
धीरे-धीरे जुड़ाव और अधिक संपर्क सतह प्रदान करने के लिए घुमावदार, ओलिक दांतों के साथ बेवल गियर।
2) सर्पिल क्विवल गियर की विशेषताएं
a) समकक्ष सीधी कंक्रीट गियर की तुलना में उच्च संपर्क अनुपात, उच्च शक्ति और स्थायित्व के साथ।
(ख) उच्च कमी अनुपात की अनुमति देता है।
गियर शोर में कमी के साथ ट्रांसमिशन की बेहतर दक्षता के साथ।
3) सर्पिल कंक्रीट गियर के अनुप्रयोग
वाहन, ट्रैक्टर, वाहन, जहाजों के लिए अंतिम कमी गियर।
उच्च गति, भारी भार ड्राइव के लिए उपयुक्त।
| कस्टम बनाया | √ |
| गियर प्रोफाइल प्रकार | ग्लीसन |
| उत्पादन प्रसंस्करण | गियर मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 14.111 |
| गियर दांतों की संख्या (Z) | 36 और 48T |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 35° |
| कार्य कोण/शाफ्ट कोण | 90° |
| सामग्री | 20CrNi2MoA |
| ताप उपचार | कार्बोराइजिंग/सीमेंट बुझाना |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
उत्पादन उपकरण
उत्पादन प्रक्रिया
फोर्जिंग मशीनिंग कटिंग
ताप उपचार पीसने का निरीक्षण
