| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचबी2207004 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $1000/ Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 67 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 50 सेट/माह |
| Profile Type: | Herringbone Gear | Material: | Forging Steel |
|---|---|---|---|
| Brand: | OEM | Hardness: | 230-260 HB |
| Manufacture Processing: | Gear Milling | Color: | Original Metallic Color |
| प्रमुखता देना: | स्टील फैक्ट्री हेरिंगबोन गियर सेट,पिनियन हेरिंगबोन गियर सेट,स्टील फैक्ट्री हेरिंगबोन गियर्स |
||

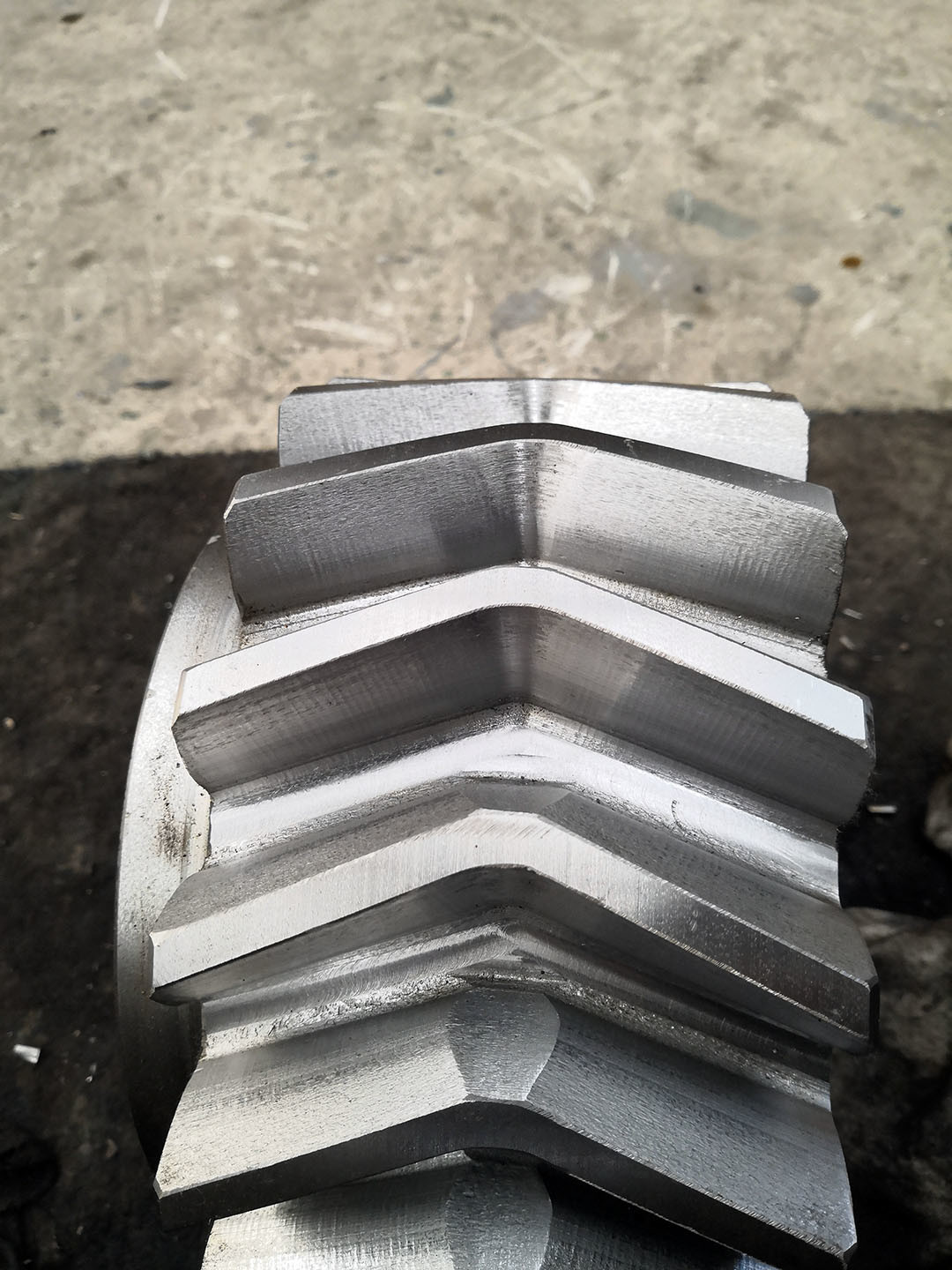

पिनियन हेरिंगबोन गियर सेट स्टील फैक्ट्री-हेरिंगबोन गियर के लिए
1) हेरिंगबोन गियर का वर्णन
हेरिंगबोन गियर डबल हेलिकल गियर का एक विशिष्ट प्रकार है। यह एक विशेष प्रकार का गियर संयोजन है
विपरीत हाथों के दो हेलिकल गियर (बाएं हाथ और दाएं हाथ) ।
हेरिंगबोन गियर अतिरिक्त अक्षीय भार उत्पन्न नहीं करते हैं।
2) हेरिंगबोन गियर की विशेषताएं
(क) शक्ति को सुचारू रूप से स्थानांतरित करना, क्योंकि किसी भी समय दो से अधिक दांत उलझे रहेंगे।
b) साइड-थ्रस्ट अक्षीय भार के बिना।
3) हेरिंगबोन गियर के अनुप्रयोग
भाप टरबाइन, भारी कार्य करने वाले उपकरण, रोलिंग मिल।
| उत्पाद | हेरिंगबोन गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | हेरिंगबोन |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | शून्य |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | 16 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और ताप देना |
| सतह की कठोरता |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
