| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | WG2207001 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $350/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 58 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 600 सेट/माह |
| सामग्री: | कृमि गियर/zcual10fe3 कृमि शाफ्ट 20crnimo | प्रोफाइल प्रकार: | कीड़ा गियर |
|---|---|---|---|
| निर्माण प्रक्रिया: | कीड़ा शाफ्ट पीस | ताप उपचार: | वर्म शाफ्ट कार्बुबेरिंग |
| कठोरता: | वर्म शाफ्ट 58-62 एचआरसी | हेड नंबर: | 2 |
| प्रमुखता देना: | बेलनाकार कृमि दस्ता और कृमि गियर,शाफ्ट कीड़ा गियर आईएसओ 6 ग्रेड,अनुकूलित बेलनाकार शाफ्ट कीड़ा गियर |
||

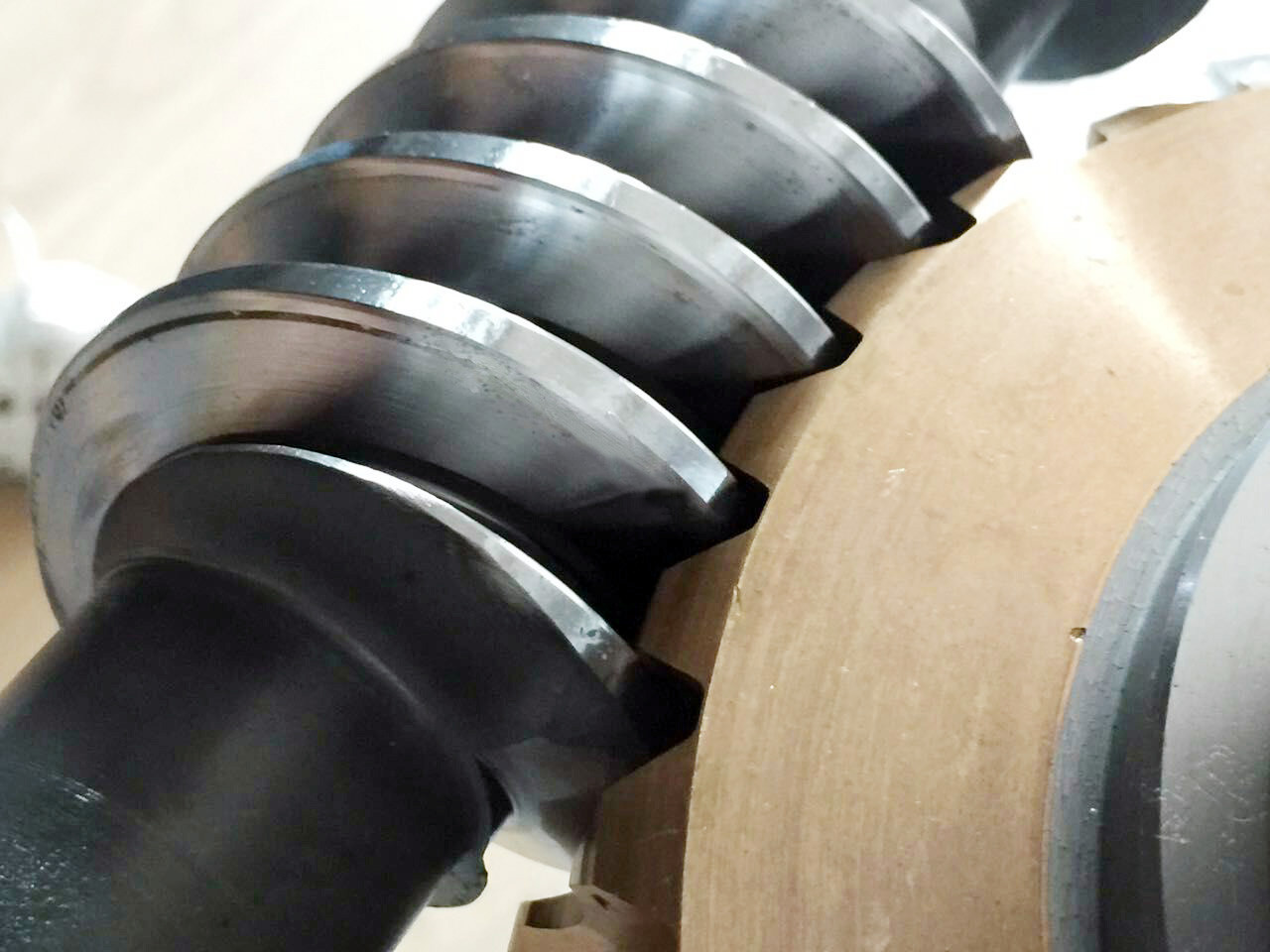

अनुकूलित बेलनाकार कृमि गियर और कृमि शाफ्ट सेट
1) वर्म गियर और वर्म शाफ्ट का वर्णन
कीड़ा शाफ्ट एक शाफ्ट है जिसमें पिच सतह के चारों ओर कम से कम एक पूर्ण दांत (फ्रेड) होता है और यह कीड़ा पहिया का चालक होता है।
कीड़ा पहिया एक गियर है जिसमें कीड़ा शाफ्ट द्वारा संचालित होने के लिए एक कोण पर दांतों को काट दिया जाता है।
कीड़ा गियर जोड़ी का उपयोग दो शाफ्टों के बीच गति प्रसारित करने के लिए किया जाता है जो एक दूसरे के लिए 90° पर हैं और एक विमान पर स्थित हैं।
2) कीट गियर और कीट शाफ्ट की विशेषताएं
a) एक दी गई केंद्र दूरी के लिए बड़े कमी अनुपात प्रदान करता है
b) शांत और चिकनी जाली कार्रवाई।
| उत्पाद | कृमि गियर और कृमि शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | वर्म गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | कस्टम |
| लीड कोण | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
