| विनिर्माण: | गियर पीसना | सटीकता: | आईएसओ 6 |
|---|---|---|---|
| प्रोफाइल प्रकार: | ग्लीसन | मोड्यू: | 16 |
| दाब कोण: | 20° | गुणवत्ता ग्रेड: | आईएसओ 6-7 |
| प्रमुखता देना: | उच्च स्थायित्व सर्पिल बेवल गियर,कार्बोराइज्ड स्पाइरल बेवल गियर,58 एचआरसी सर्पिल बेवल गियर |
||
1) सर्पिल बेवल गियर की विशेषताएं
a)इसका उपयोग मुख्य रूप से पावर ट्रांसमिशन के लिए किया जाता है जहां दो शाफ्ट (आमतौर पर 90° पर) प्रतिच्छेदन करते हैं, जैसे कि कार और औद्योगिक गियरबॉक्स के पीछे की धुरी।
(b)यह उच्च विश्वसनीयता और कम शोर की आवश्यकता वाली स्थितियों में असाधारण रूप से अच्छा प्रदर्शन करता है।
2) सर्पिल बेवल गियर के फायदे
a)व्यापक उपयोगिताः कई उद्योगों जैसे ऑटोमोबाइल, विमानन, जहाज और मशीन टूल्स को कवर करता है।
(b)उच्च दक्षता वाला पावर ट्रांसमिशन: स्पर क्वेवल गियर की तुलना में, इसमें घर्षण का कम नुकसान और उच्च ट्रांसमिशन दक्षता (98% से अधिक) है।
| उत्पाद | सर्पिल बेवल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | ग्लीसन |

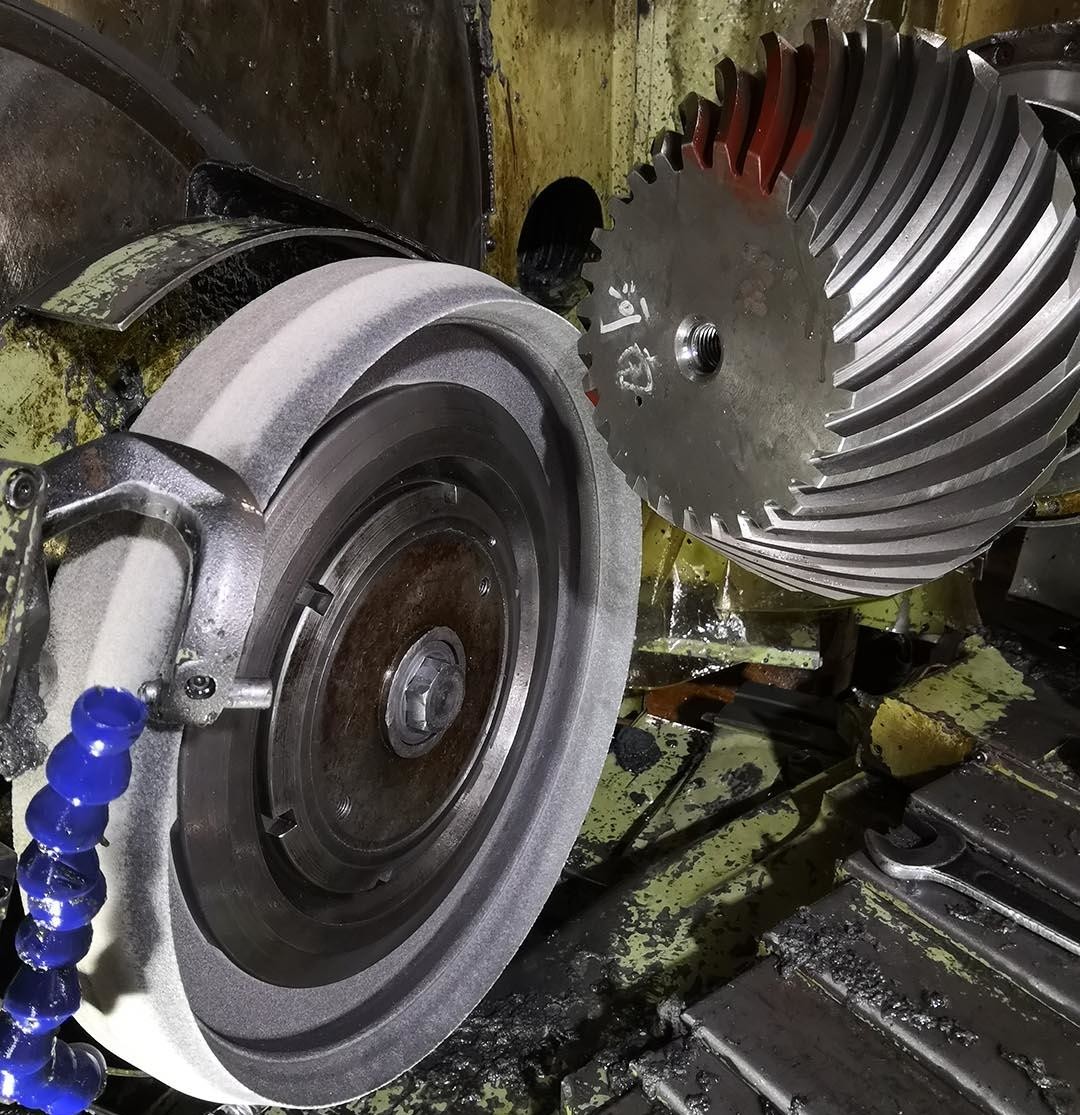

| उत्पादन | गियर मिलिंग और गियर दांत पीसने |
| दांत पीसना | √ |
| मॉड्यूल (M) | 16 |
| दांतों की संख्या (Z) | 32 |
| दबाव कोण (α) | 20° |
| लीड कोण | 15° |
| सटीकता का स्तर | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
