| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | 20 सेट |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| चौड़ाई: | 200 मिमी | दांत संख्या: | 14 |
|---|---|---|---|
| सामग्री: | इस्पात | निर्माण प्रक्रिया: | गियर पीसना |
| गुणवत्ता ग्रेड: | आईएसओ 6 ग्रेड | कठोरता: | एचआरसी 58-62 |
| प्रमुखता देना: | दोतरफा सर्पिल बेवल गियर,हाइपरबोलिक सतह डिजाइन सर्पिल बेवल गियर |
||

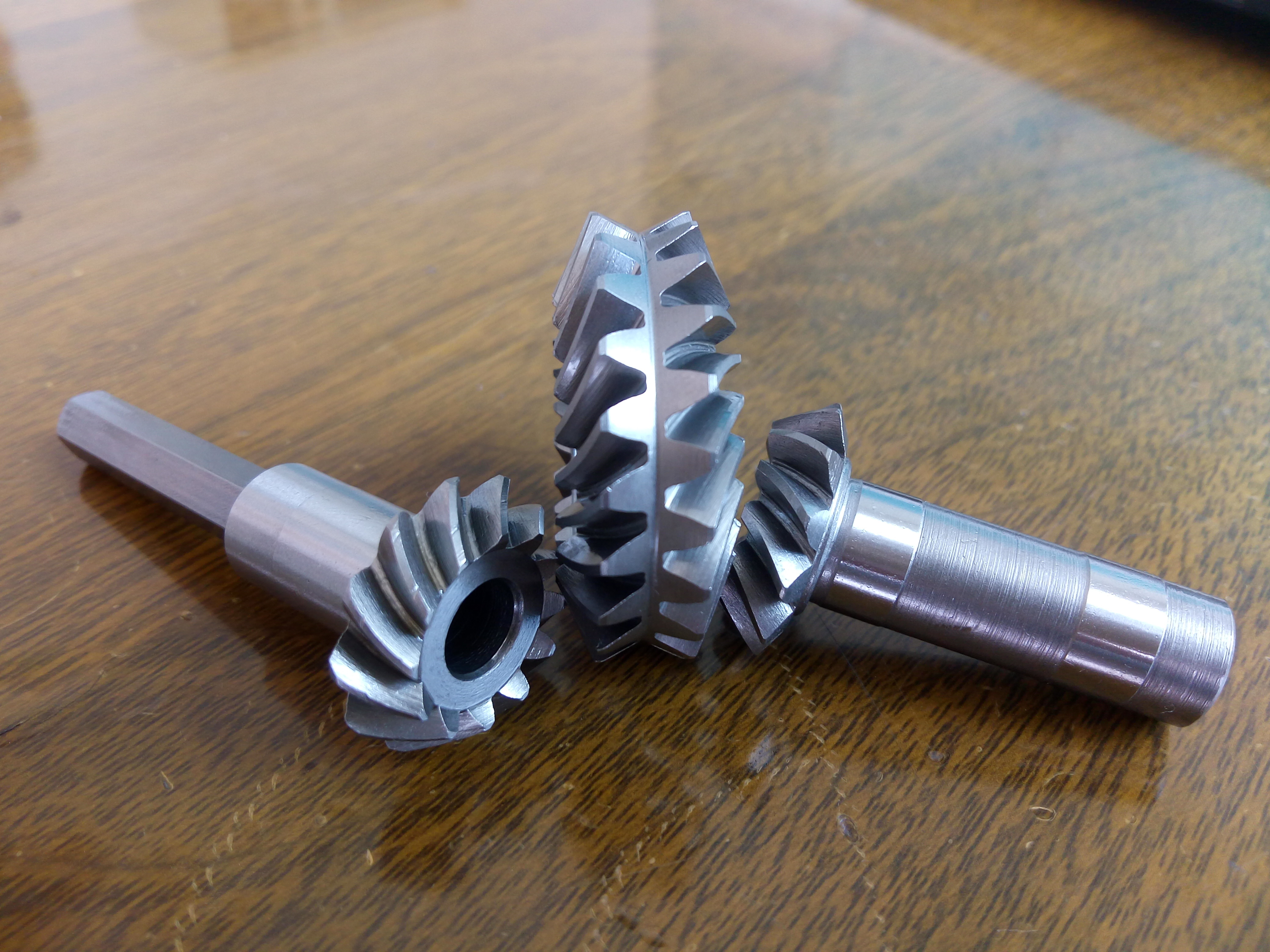

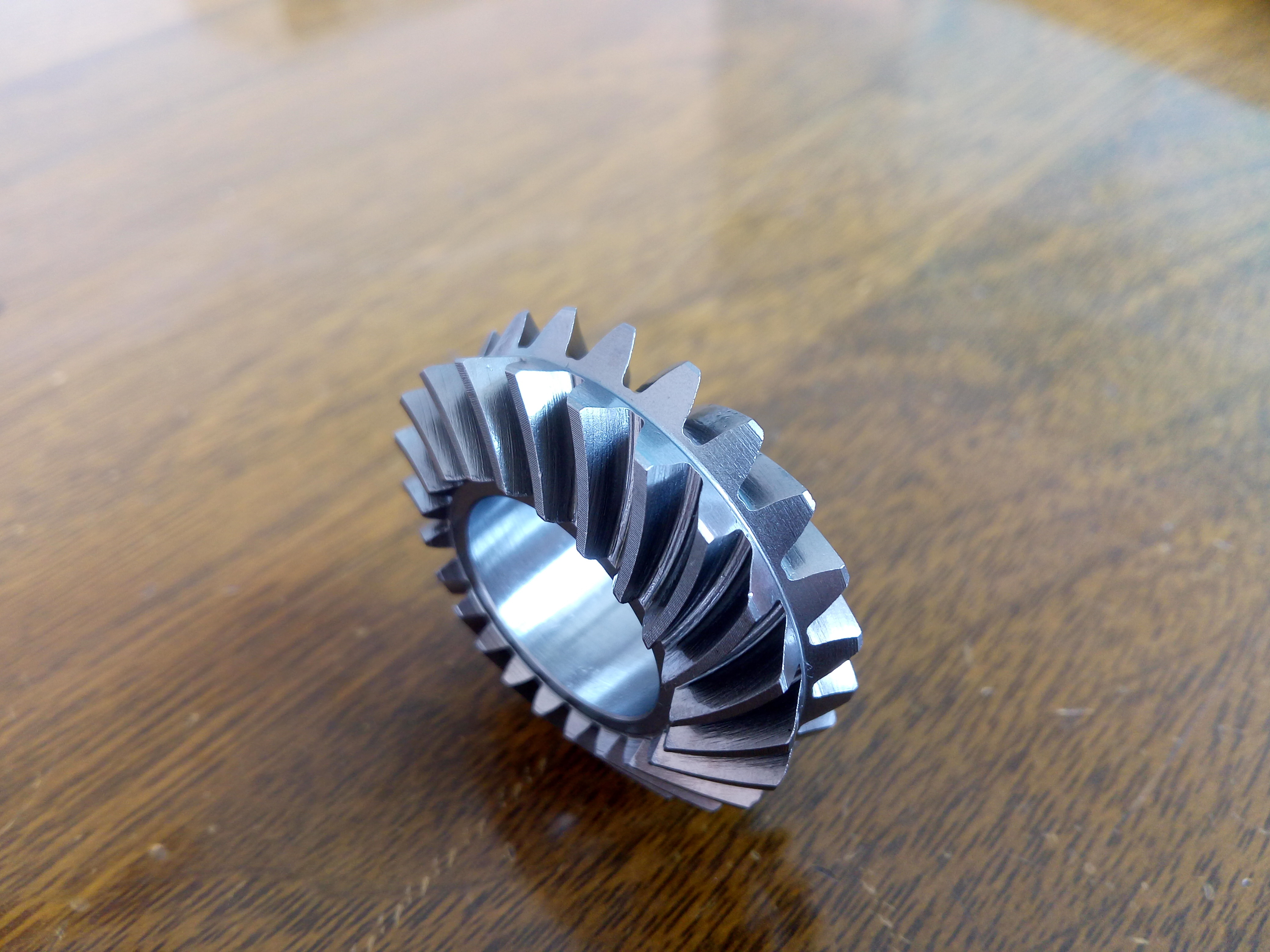

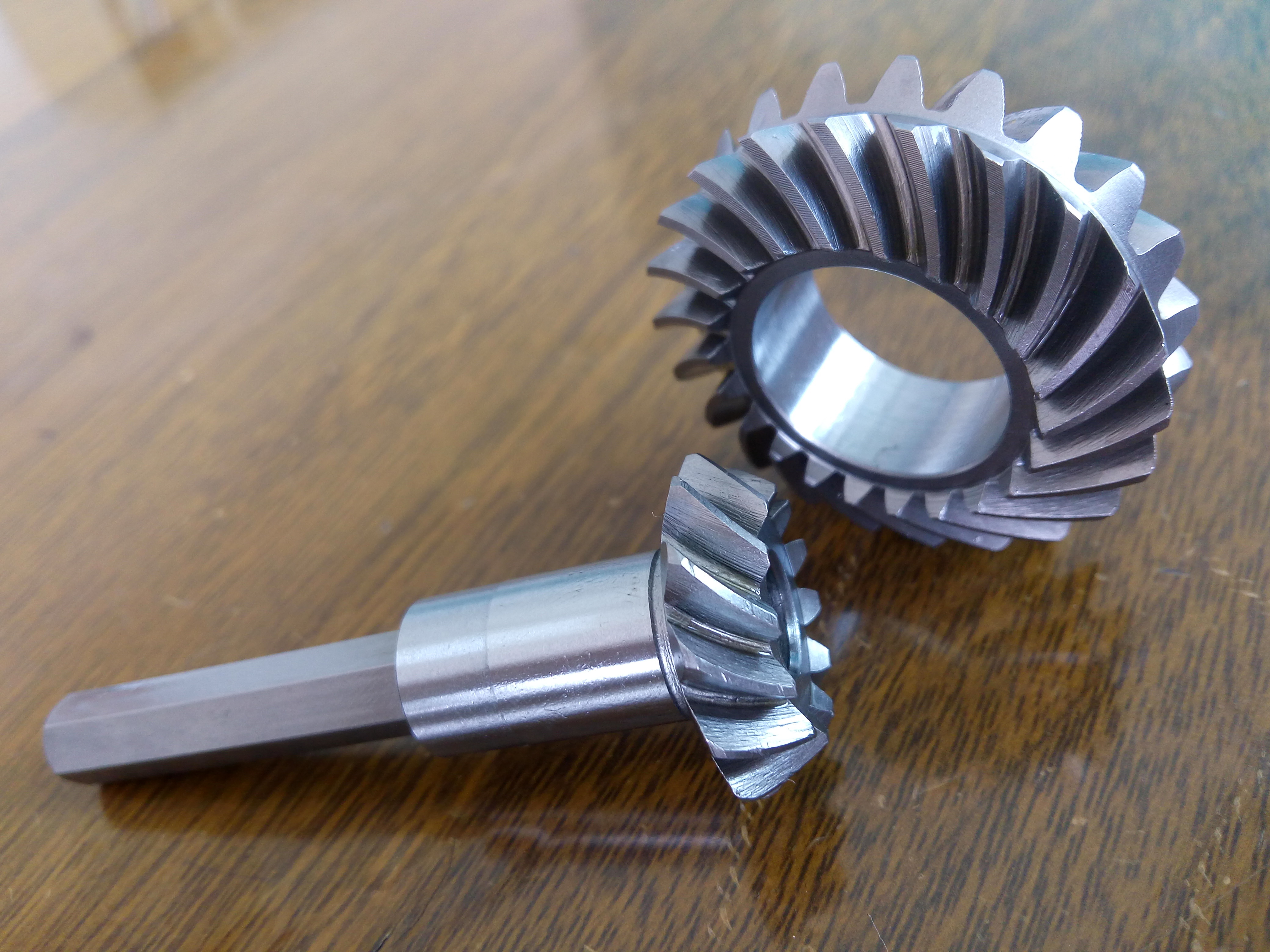

1) डबल-साइडेड स्पाइरल बेवेल गियर का विवरण
डबल-साइडेड स्पाइरल बेवेल गियर एक विशेष स्पाइरल बेवेल गियर प्रकार है, जिसमें स्पाइरल बेवेल गियर और वर्म सेट दोनों की विशेषताएं हैं।
डबल-साइडेड स्पाइरल बेवेल गियर का व्यापक रूप से उन अवसरों पर उपयोग किया जाता है जहां उच्च टॉर्क और उच्च परिशुद्धता संचरण की आवश्यकता होती है।
2) डबल-साइडेड स्पाइरल बेवेल गियर की विशेषताएं
क) हाइपरबोलिक सतह डिजाइन: गियर शाफ्ट, हालांकि शारीरिक रूप से प्रतिच्छेदित नहीं होते हैं, स्थानिक रूप से प्रतिच्छेदित विन्यास में व्यवस्थित होते हैं। यह डिज़ाइन गियर के संपर्क अनुपात को बढ़ाता है, उनकी भार वहन क्षमता को बढ़ाता है, और संचरण की सुगमता में सुधार करता है, जिससे अधिक कुशल और विश्वसनीय यांत्रिक प्रदर्शन होता है।
ख) सर्पिल दांत प्रोफाइल: दांत की सतह एक सर्पिल तरीके से वितरित होती है। संचालन के दौरान, गियर प्रगतिशील संपर्क प्राप्त कर सकता है, प्रभावी रूप से प्रभाव बल और शोर के स्तर को कम करता है। यह विशेष रूप से उच्च गति संचरण उपकरणों के लिए उपयुक्त है।
ग) डबल-साइडेड मेशिंग: छोटे गियर और बड़े गियर की दांत सतहें दोनों तरफ एक साथ मिलती हैं, जिससे संचरण प्रक्रिया के दौरान भार संतुलन और समग्र दक्षता में काफी सुधार होता है।
| उत्पाद | डबल-साइडेड स्पाइरल बेवेल गियर |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | ग्लीसन |
| विनिर्माण | गियर मिलिंग और गियर दांत ग्राइंडिंग |
| दांत ग्राइंडिंग | √ |
| मॉड्यूल (एम) | 16 |
| दांतों की संख्या (जेड) | 14 |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | 15° |
| सटीकता ग्रेड | आईएसओ 6 ग्रेड |
| गर्मी उपचार | कार्ब्युरिजिंग |
| सतह कठोरता | 58-62HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/जीबी | आईएसओ | Гост | एएसटीएम | जेआईएस | डीआईएन |
| 45 | सी45ई4 | 45 | 1045 | एस45सी | सीके45 |
| 40सीआर | 41सीआर4 | 40एक्स | 5140 | एससीआर440 | 41सीआर4 |
| 20सीआरएमओ | 18सीआरएमओ4 | 20Хм | 4118 | एससीएम22 | 25सीआरएमओ4 |
| 42सीआरएमओ | 42सीआरएमओ4 | 38एक्सएम | 4140 | एससीएम440 | 42सीआरएमओ4 |
| 20सीआरएमएनटीआई | 18एक्सГटी | एसएमके22 | |||
| 20सीआरएनआई4 | 20एक्स2एच4ए | ||||
| 20सीआरएनआईएमओ | 20सीआरएनआईएमओ2 | 20एक्सएचएम | 8720 | एसएनसीएम220 | 21एनआईसीआरएमओ2 |
| 40सीआरएनआईएमओए | 40एक्सएच2एमए/ 40एक्सएचएमए |
4340 | एसएनसीएम439 | 40एनआईसीआरएमओ6/ 36एनआईसीआरएमओ4 |
|
| 20सीआरएनआई2एमओ | 20एनआईसीआरएमओ7 | 20एक्सएच2एमए | 4320 | एसएनसीएम420 | |
उत्पादन उपकरण
उत्पादन प्रक्रिया
फोर्जिंग मशीनिंग कटिंग
गर्मी उपचार ग्राइंडिंग निरीक्षण
