| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YZGEAR |
| प्रमाणन: | QC |
| मॉडल संख्या: | BG23102503 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $1300.0/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 200 सेट/माह |
| पसंद के अनुसार निर्मित: | हाँ | निर्माण विधि: | गियर का आकार |
|---|---|---|---|
| डी पी: | 1.75 | वर्किंग एंगल: | 90° |
| कठोरता: | 58-62 एचआरसी | ताप उपचार: | carburizing |
| प्रमुखता देना: | पिनियन सीधी बेवल गियर,पिनियन सीधी बेवल गियर,शंकु क्रशर सीधी कंक्रीट गियर प्रणाली |
||

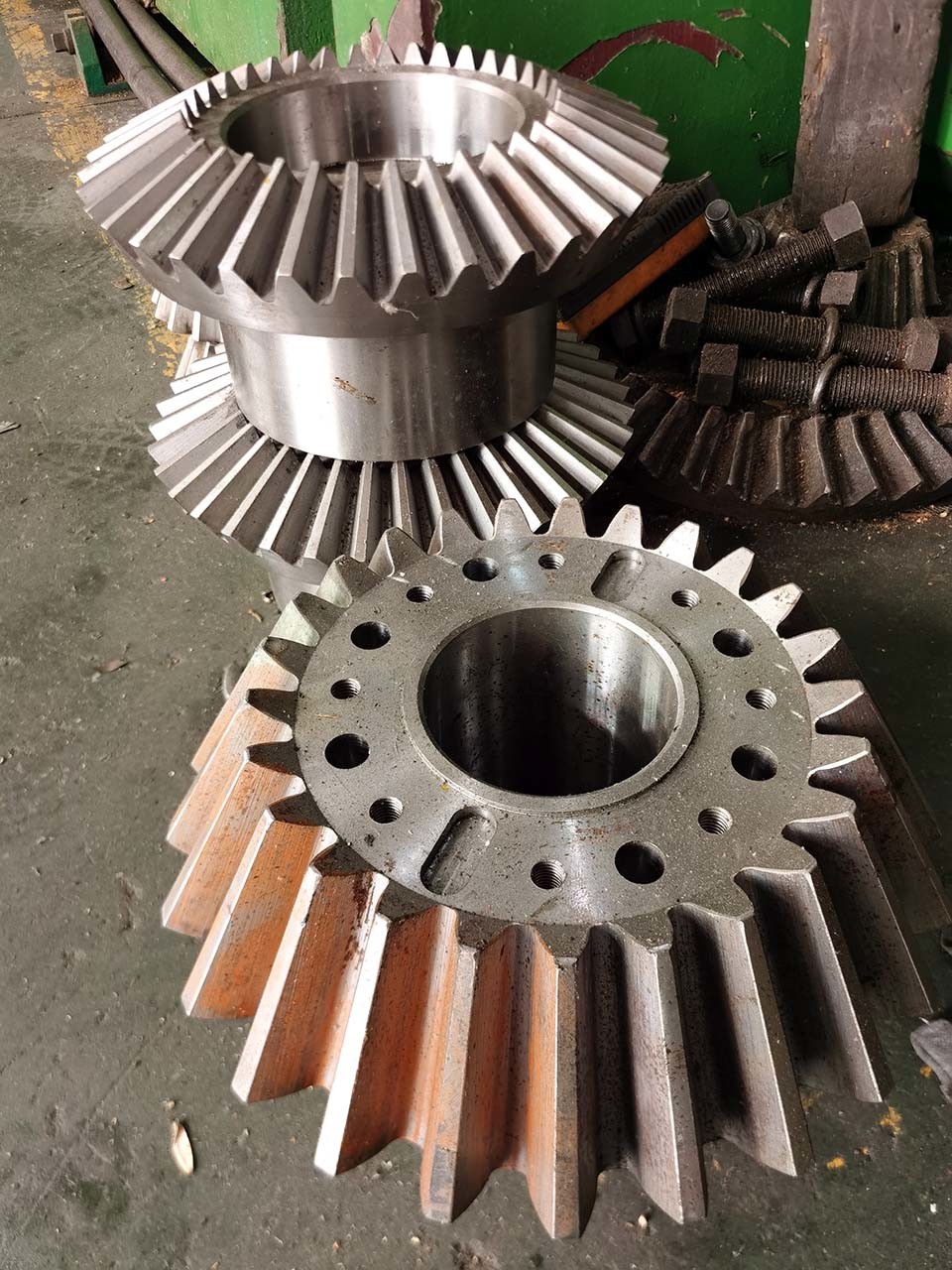

खनन उपकरण के लिए पिनियन सीधे बेवल गियर शंकु कुचल
शोर और कंपन:सीधे कंक्रीट गियर अन्य गियर प्रकारों की तुलना में अधिक शोर और कंपन उत्पन्न कर सकते हैं, जैसे सर्पिल कंक्रीट गियर।
दांतों के प्रत्यक्ष जुड़ाव और तेजी से गियर मेशिंग के परिणामस्वरूप संचालन के दौरान शोर का स्तर बढ़ सकता है।
इन प्रभावों को कम करने के लिए उचित स्नेहन और रखरखाव आवश्यक है।
शाफ्ट कोणों में सीमित बहुमुखी प्रतिभाःसर्पिल क्वेवल गियर के विपरीत, जो शाफ्ट कोणों की एक विस्तृत श्रृंखला को समायोजित कर सकते हैं,
सीधे कंक्रीट गियर का प्रयोग मुख्यतः 90 डिग्री के चौराहे के लिए किया जाता है।
वे विभिन्न शाफ्ट कोणों के अनुकूल होने के मामले में उतने लचीले नहीं हैं।
अनुप्रयोग:सीधे कंक्रीट गियर विभिन्न उद्योगों और उपकरणों में अनुप्रयोग पाते हैं, जिनमें ऑटोमोटिव अंतर,
विद्युत औजार, मुद्रण यंत्र, कृषि मशीनरी और औद्योगिक मशीनरी।
इनका उपयोग सामान्यतः उन स्थितियों में किया जाता है जहां 90 डिग्री के कोण पर लागत प्रभावी और कुशल शक्ति संचरण की आवश्यकता होती है।
| उत्पाद | सीधी बेवल गियर |
| अनुकूलित | √ |
| शाफ्ट कोण | 90° |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | |
| मॉड्यूल (M) | 14.5 |
| दांतों की संख्या (Z) | 26/60 |
| दबाव कोण (α) | 20° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | कार्बोराइजिंग/इंडक्शन हार्डिंग |
| सतह की कठोरता | पिनियन 58-62 HRC गियर 50-55 HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
