| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YZGEAR |
| प्रमाणन: | QC |
| मॉडल संख्या: | BG23102501 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $1300.0/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 200 सेट/माह |
| आवेदन: | शंकु क्रशर | सामग्री: | फोर्जिंग मिश्र धातु इस्पात |
|---|---|---|---|
| डी पी: | 1.75 | दस्ता कोण: | 90° |
| कठोरता: | 50-55 एचआरसी | गुणवत्ता ग्रेड: | आईएसओ 8 ग्रेड |
| प्रमुखता देना: | बड़े आकार का सीधा बेवल गियर,एआईएसआई 4140 सीधी कंक्रीट पिनियन,42CrMo स्टील सीधा कंक्रीट पिनियन |
||

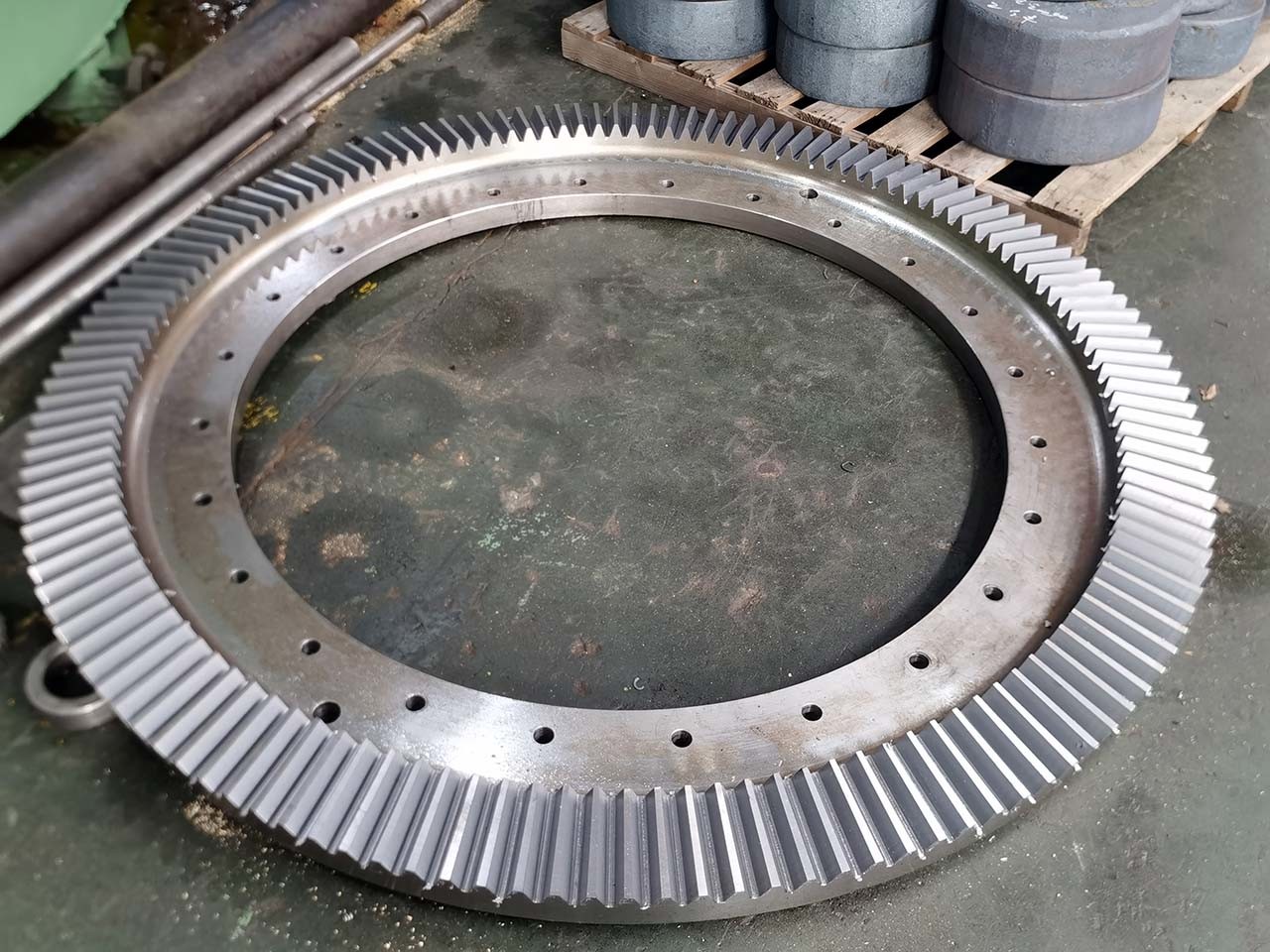

AISI 4140 स्टील (42CrMo स्टील) के साथ बड़े आकार का सीधा बेवल गियर
सीधा कंक्रीट गियर एक प्रकार का कंक्रीट गियर है जिसमें सीधे दांत वाले शंकु के आकार के गियर होते हैं।
इनका उपयोग एक विशिष्ट कोण पर, आम तौर पर 90 डिग्री पर पार करने वाले शाफ्टों के बीच शक्ति और गति प्रसारित करने के लिए किया जाता है।
सीधे कंक्रीट गियर का व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है जैसे कि ऑटोमोटिव अंतर, विद्युत उपकरण,
कृषि मशीनरी और औद्योगिक उपकरण।
सीधे कंक्रीट गियर्स के बारे में कुछ महत्वपूर्ण बातें यहां दी गई हैंः
दांतों का विन्यास: सीधे कंक्रीट गियर में सीधे दांत होते हैं जो गियर की धुरी के साथ प्रतिच्छेदन करते हैं।
दांतों को गियर के चेहरे के लंबवत काट दिया जाता है और जनरेटर शंकु के समानांतर होते हैं, जिसके परिणामस्वरूप एक साधारण दांत प्रोफाइल होता है।
यह डिजाइन कुशल शक्ति संचरण और विनिर्माण में आसानी की अनुमति देता है।
90-डिग्री शाफ्ट कोणः सीधे कंक्रीट गियर का उपयोग आमतौर पर तब किया जाता है जब पार करने वाले शाफ्टों को 90-डिग्री के कोण पर शक्ति और गति प्रेषित करने की आवश्यकता होती है।
वे विशेष रूप से सही कोण ड्राइव और अनुप्रयोगों के लिए उपयुक्त हैं जहां दिशा में परिवर्तन की आवश्यकता होती है।
| उत्पाद | सीधी बेवल गियर |
| अनुकूलित | √ |
| शाफ्ट कोण | 90° |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | |
| मॉड्यूल (M) | 14.5 |
| दांतों की संख्या (Z) | 26/60 |
| दबाव कोण (α) | 20° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | प्रेरण कठोर/कार्बराइजिंग |
| सतह की कठोरता | पिनियन 58-62 HRC/गियर 50-55 HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
