| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| प्रमाणन: | QC |
| मॉडल संख्या: | SP23102502 |
| न्यूनतम आदेश मात्रा: | 5 पी.सी.एस |
| मूल्य: | $300/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| बाहरी व्यास: | 180 मिमी | दस्ता कोण: | 90° |
|---|---|---|---|
| कठोरता: | 58-62 एचआरसी | निर्माण विधि: | गियर पीसना |
| डी पी: | 5 | भीतर का छिद्र: | 65 मिमी |
| प्रमुखता देना: | कार्ब्रिजिंग हीट ट्रीटमेंट स्पाइरल बेवल गियर,पिनियन स्पाइरल बेवल गियर,180 मिमी के सर्पिल क्विवल गियर सेट |
||

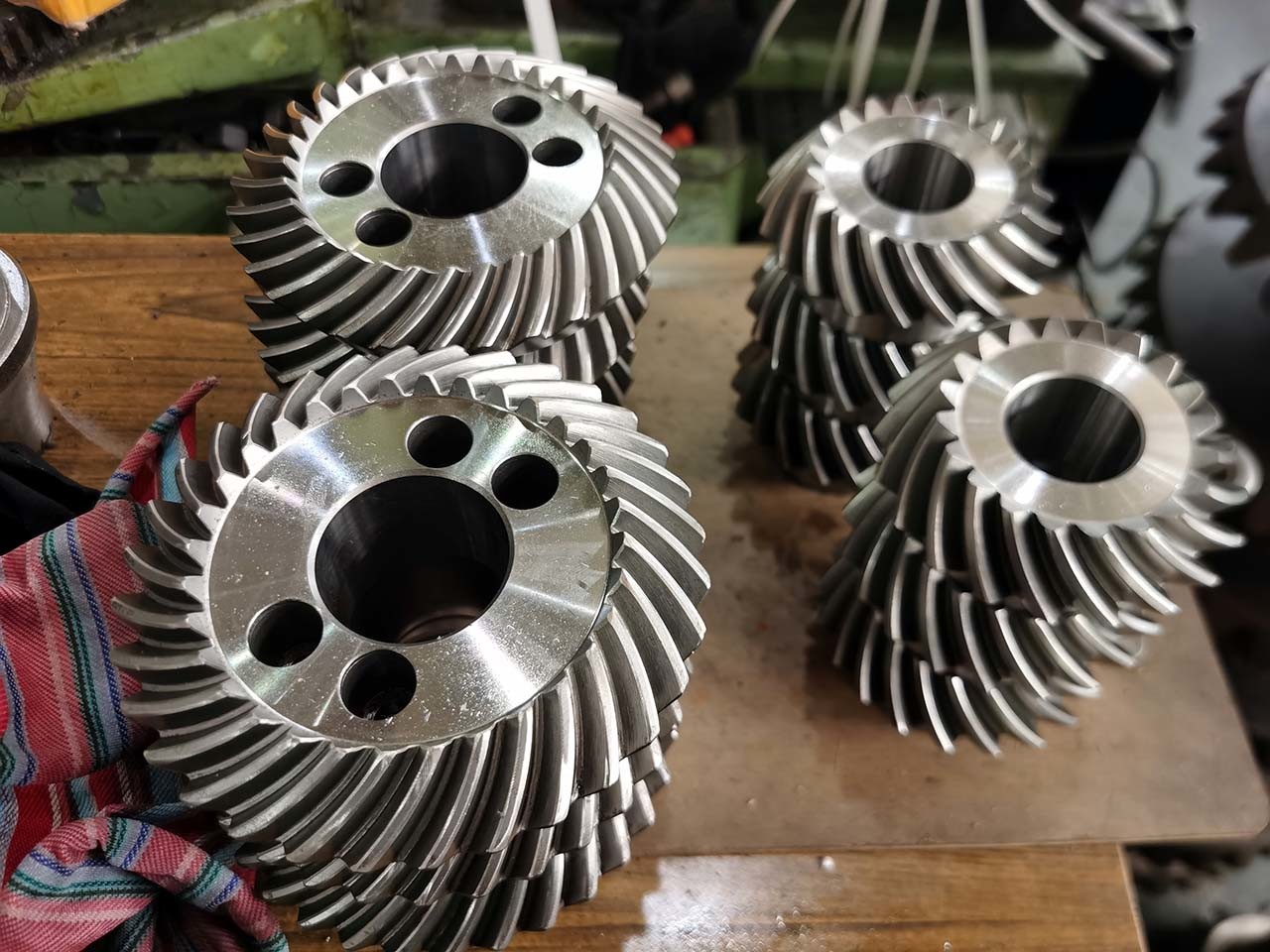

पिनियन सर्पिल बेवल गियर कार्बराइजिंग गर्मी उपचार के बाद
इन गियरों की सर्पिल दांत प्रोफाइल दांत के चेहरे पर भार को अधिक समान रूप से वितरित करने में मदद करती है,
गियर की भार सहन क्षमता को बढ़ाना और दांतों के तनाव को कम करना।
यह डिजाइन विशेषता स्पाइरल क्वेवल गियर को अधिक टोक़ प्रेषित करने और सीधे क्वेवल गियर की तुलना में अधिक गति को समायोजित करने में सक्षम बनाती है।
सर्पिल बेवल गियर की विनिर्माण प्रक्रिया में विशेष मशीनिंग तकनीक शामिल होती है जैसे गियर काटने, आकार देने और पीसने।
गियर दांतों को विशेष उपकरण और मशीनरी का उपयोग करके वांछित सर्पिल आकार और दांत ज्यामिति बनाने के लिए काटा जाता है।
दांतों के उचित जाल, संरेखण और गियर के इष्टतम प्रदर्शन को सुनिश्चित करने के लिए विनिर्माण प्रक्रिया में सटीकता महत्वपूर्ण है।
| उत्पाद | सर्पिल बेवल गियर सेट |
| अनुकूलित | √ |
| सामग्री | 17CrNiMo6/18CrNiMo7 |
| गियर दांतों का निर्माण | गियर मिलिंग और गियर दांत पीसने |
| गियर दांत पीसने | √ |
| डीपी | 5 |
| दांतों की संख्या (Z) | 32 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 35° |
| दांत सटीकता ग्रेड | एजीएमए 10-11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRCV |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
