| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी23032601 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $800/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| दिशा: | दांया हाथ | दस्ता कोण: | 90° |
|---|---|---|---|
| हेलिक्स कोण: | 35° | कठोरता: | 220-260 एचबी |
| गियर के दांते: | 53 | सामग्री: | 20CrNi2MoA |
| प्रमुखता देना: | SAE 4320 स्टील सर्पिल बेवल गियर,स्टील सर्पिल बेवल गियर मिलिंग,20 मॉड्यूल सर्पिल बेवल गियर |
||
हेलिक्स कोण: 35°
प्रेशर कोण: 20°
विनिर्माण विधि गेलसन
एडेंडम गुणांक 0.85
गुणांक क्लीयरेंस 0.188
व्यास पिच 1.27
सर्कुलर पिच 62.832

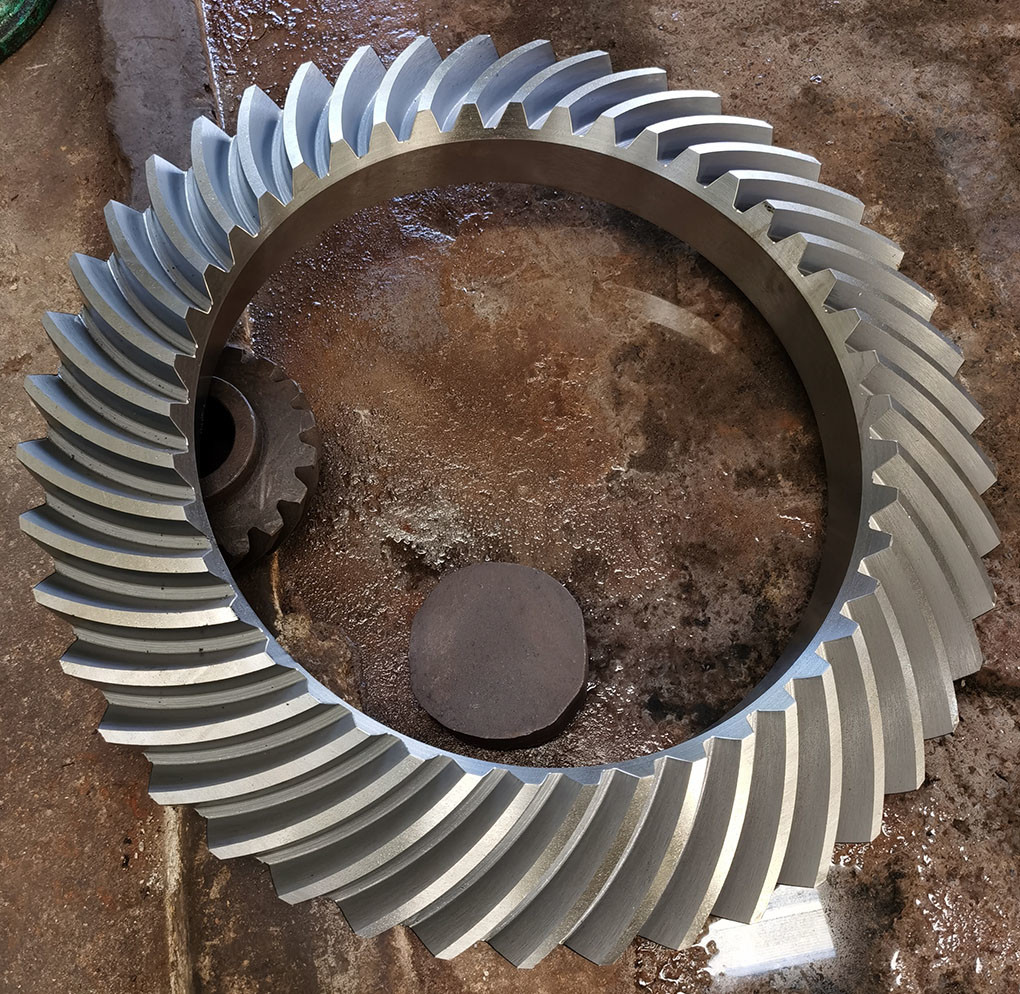

1) स्पाइरल बेवल गियर की विशेषताएं
स्पाइरल बेवल गियर सेट को जोड़ों में बदला जाना चाहिए।
बाएं हाथ और दाएं हाथ दोनों गियर को एक साथ बदला जाना चाहिए।
2) स्पाइरल बेवल गियर का निर्माण
स्पाइरल बेवल गियर का निर्माण गियर मिलिंग और गियर ग्राइंडिंग द्वारा किया जाता है।
| उत्पाद | स्पाइरल बेवल गियर्स |
| कस्टम मेड | √ |
| सामग्री | SAE 4320/ 20CrNi2MoA |
| गियर दांत निर्माण | गियर मिलिंग और गियर दांत ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल | 20 |
| दांतों की संख्या (Z) | 53 |
| प्रेशर कोण (α) | 20° |
| हेलिक्स कोण (β) | 35° |
| दांत सटीकता ग्रेड | ISO 6 ग्रेड/ AGMA 11 ग्रेड |
| गर्मी उपचार | कार्बराइजिंग |
| सतह कठोरता | 58-62HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |

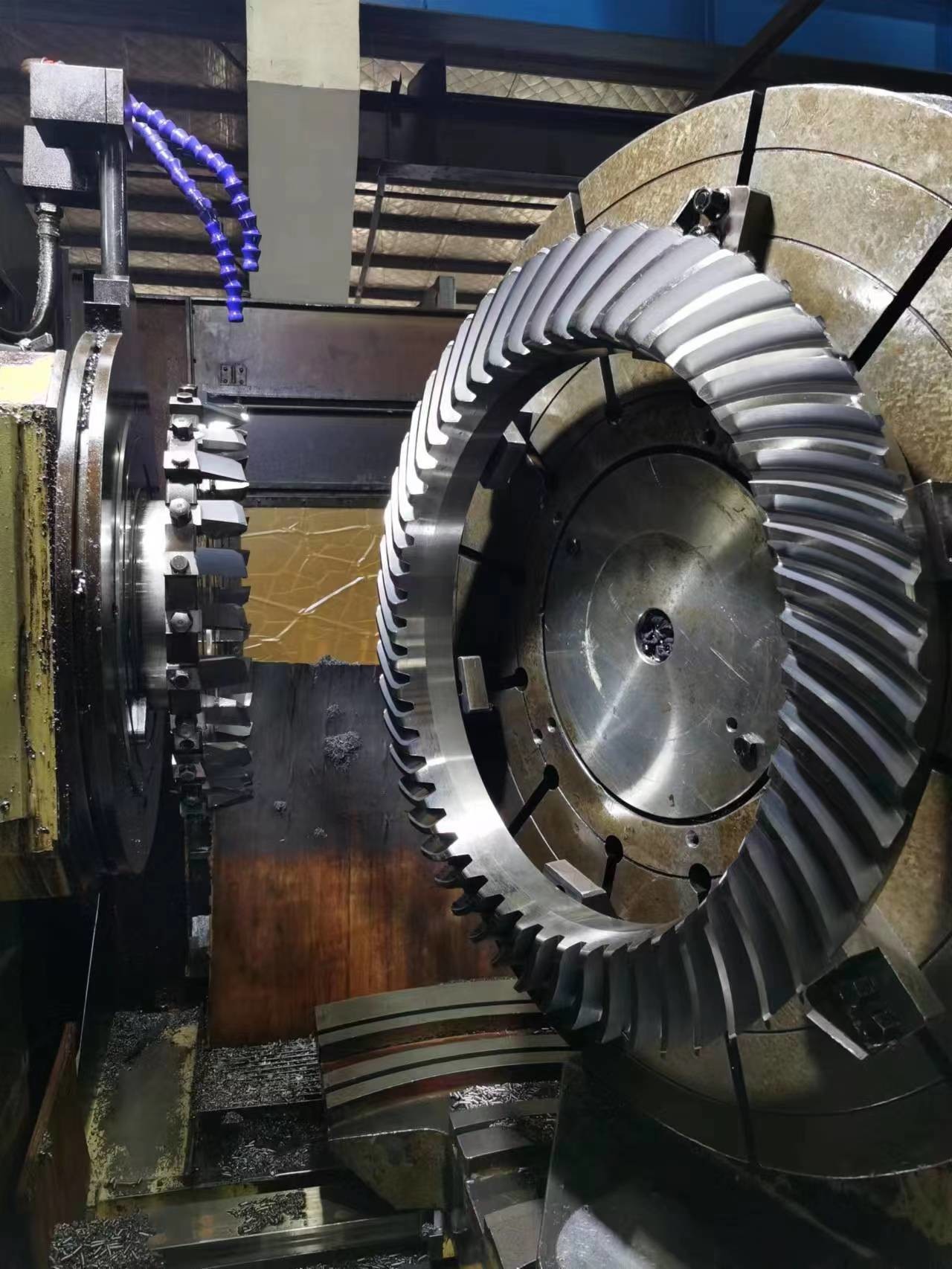

उत्पादन उपकरण
उत्पादन प्रक्रिया
फोर्जिंग मशीनिंग कटिंग
हीट ट्रीटमेंट ग्राइंडिंग निरीक्षण
