| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YZGEAR |
| मॉडल संख्या: | बीजी 22123105 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $300.0/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 800 सेट / महीना |
| मापांक: | 0.5 | दांत संख्या: | 44टी |
|---|---|---|---|
| सामग्री: | 45# | ताप उपचार: | प्रेरण कठोर |
| कठोरता: | 45-50 एचआरसी | गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड |
| प्रमुखता देना: | 0.5 मॉड्यूल ट्रांसमिशन गियर,43T माइक्रो ट्रांसमिशन गियर,सीधे शंक्वाकार ट्रांसमिशन गियर |
||

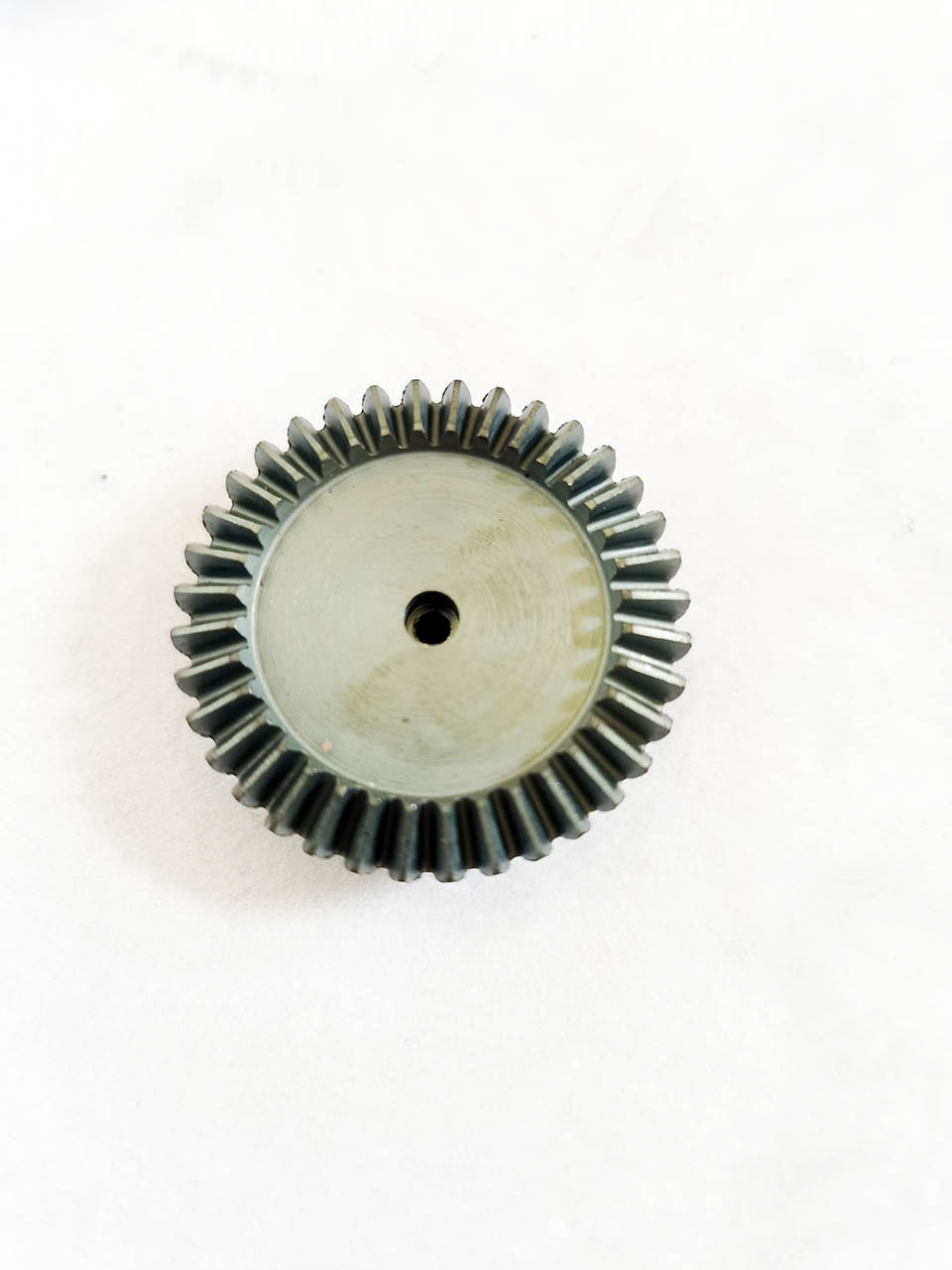

0.5 मॉड्यूल 43T माइक्रो रेट कॉनिकल गियर ट्रांसमिशन गियर
1) एप्लीकेशन्स डे रेक्टो कोनिक गियरनेस
मशीन औजार, विद्युत औजार, प्रिंटर, चेंज बॉक्स.
2) कॉनिक गियर्स का वर्णन
शंक्वाकार गियर्स का उपयोग दो किनारों को जोड़ने के लिए किया जाता है जिनके किनारों को शंक्वाकार सतहों से काट दिया जाता है।
शंक्वाकार गियर के दांतों को शंक्वाकार कण के साथ काट दिया जाता है।
सीधा शंकु गियर शंकु गियर का एक सरल रूप है जिसमें सीधे दांत होते हैं।
| उत्पाद | सीधी बेवल गियर |
| अनुकूलित | √ |
| शाफ्ट कोण | 90° |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | |
| मॉड्यूल (M) | 7 |
| दांतों की संख्या (Z) | 18/18 |
| दबाव कोण (α) | 20° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | कार्बोराइजिंग/इंडक्शन हार्डिंग |
| सतह की कठोरता | पिनियन 58-62 HRC गियर 50-55 HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
