| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी22112701 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $270/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| दाब कोण: | 20° | दस्ता कोण: | 90° |
|---|---|---|---|
| हेलिक्स कोण: | 35° | सामग्री: | 17CrNiMo6 |
| चेहरा की चौड़ाई: | 70 | प्रवीण प्रकार: | ग्लीसन |
| प्रमुखता देना: | ट्रांसमिशन गियर बेवल गियर सेट,स्टील स्पाइरल गियर टीथ ग्राइंडिंग,17CrNiMo6 स्पाइरल बेवल गियर्स |
||

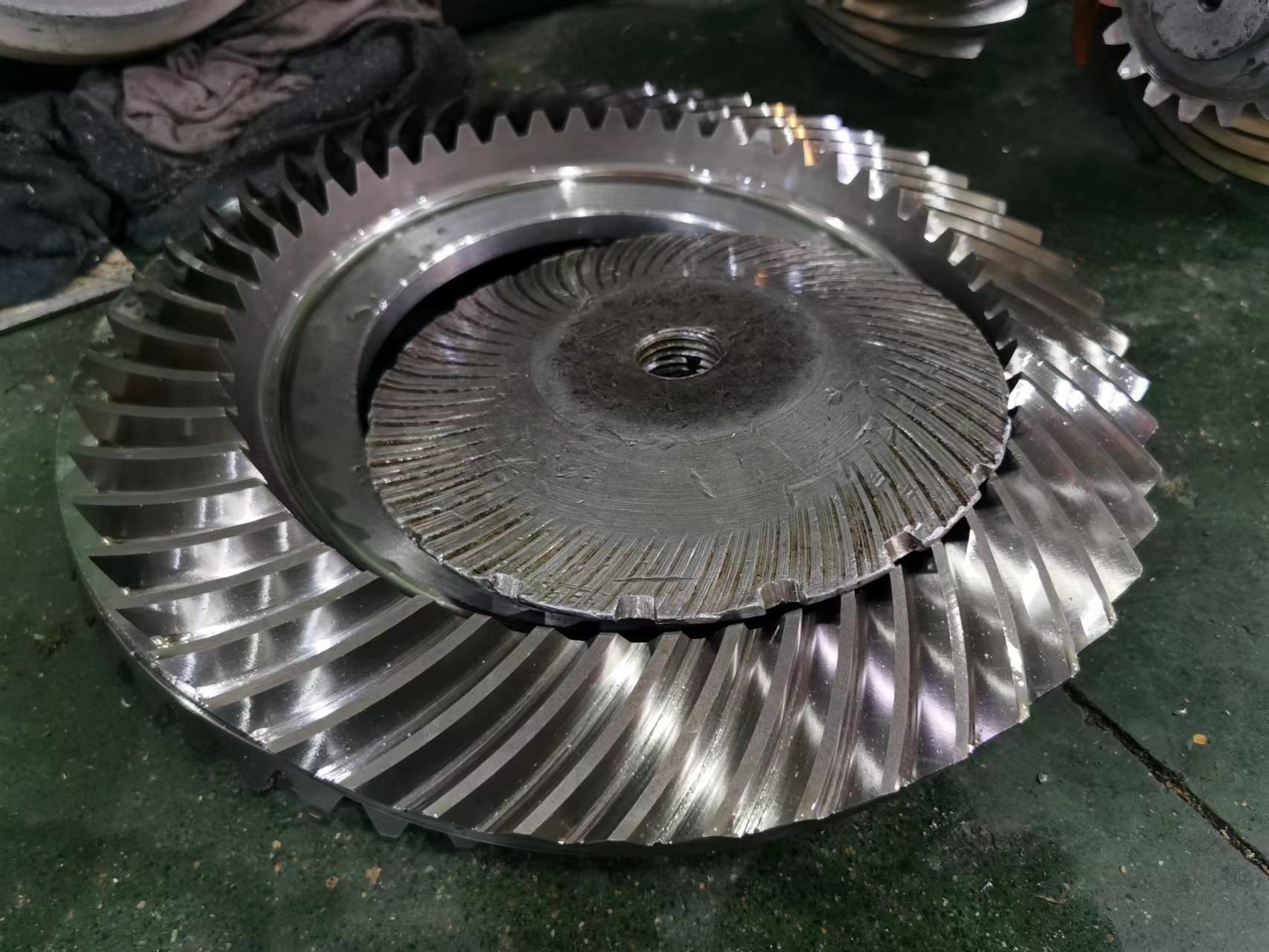

1) स्पाइरल बेवल गियर का उत्पादन विवरण
मॉड्यूलो ग्लीसन: 0,8 से 30
प्रकारः प्रकार Gleason y Klingelnberg, मैं पसंद करता हूँ ग्लेसन प्रकार
गियर का अधिकतम व्यासः 2000 मिमी
पिनोन की धुरी का अधिकतम व्यासः 200 मिमी
ग्लीसन पद्धति के अनुसार संक्षिप्त विवरणों का स्वयं का निर्माण और गणना
यह हमेशा बेहतर है कि आप दूरी तय करें।
ग्लीसन परीक्षण मशीनों में संपर्क सीमाओं की जाँच
थर्मल उपचार के बाद समाप्त होने वाले गियर का सुधार।
| उत्पाद | सर्पिल बेवल गियर सेट |
| अनुकूलित | √ |
| सामग्री | 17CrNiMo6 |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | |
| डीपी | 5 |
| दांतों की संख्या (Z) | 62T |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 35° |
| दांत सटीकता ग्रेड | आईएसओ 7 ग्रेड/एजीएमए 11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRCV |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
