| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | GG22112301 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1500/ Piece |
| पैकेजिंग विवरण: | लकड़ी के टोकरे / Palte |
| प्रसव के समय: | 90 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 20 टुकड़े/माह |
| सामग्री: | दबाव प्रक्रिया से बनाया गया स्टील | कठोरता: | 260-280 एचबी |
|---|---|---|---|
| ताप उपचार: | शमन और तड़का | चौड़ाई: | 118 |
| पैकिंग: | स्टील फ्रेम | बाहरी व्यास: | 5189 |
| दाब कोण: | 20° | ||
| प्रमुखता देना: | AISI 4140 Steel Girth Gear,212T Wheel Steel Girth Gear,280 HB Girth Gear And Pinion |
||

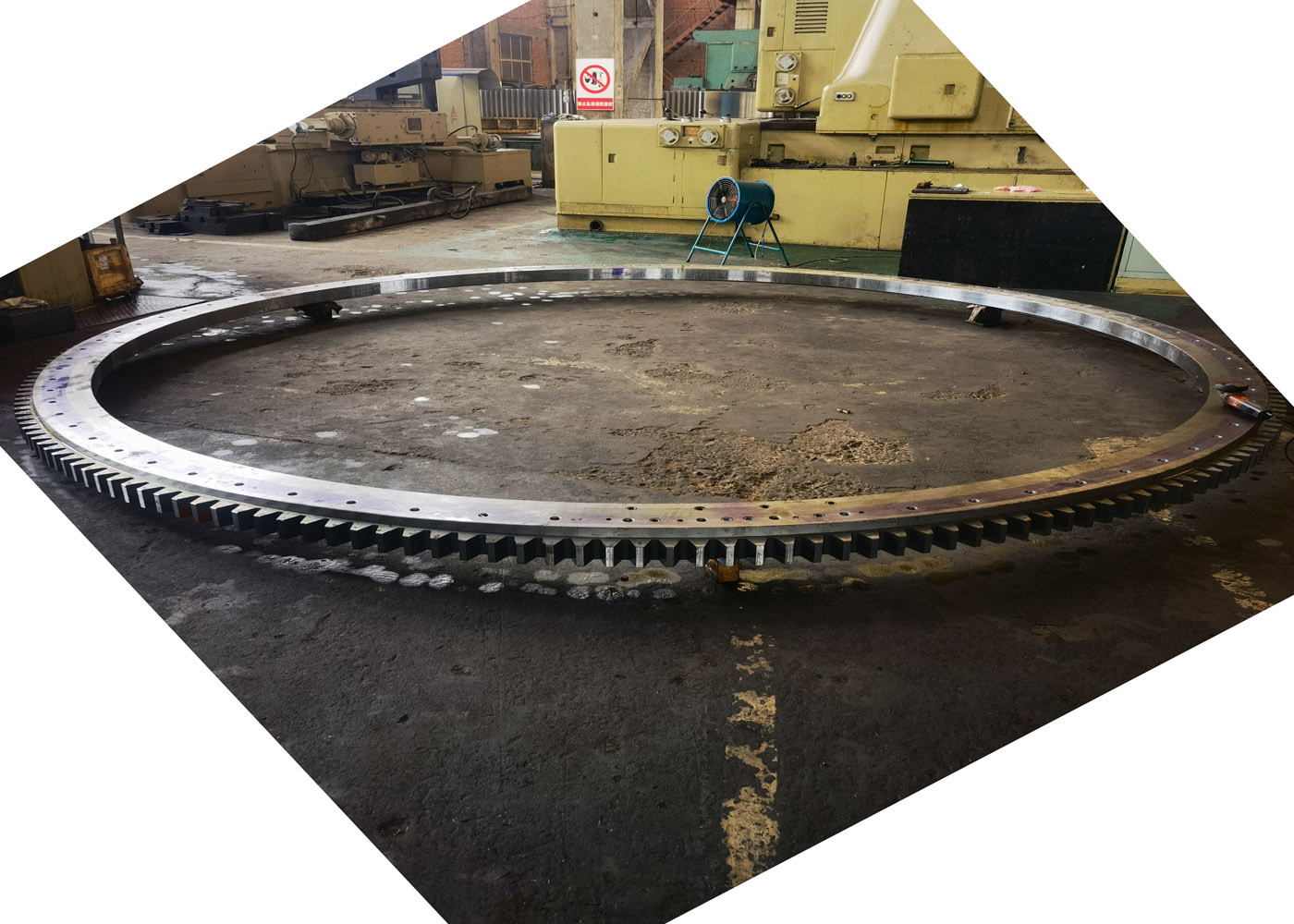

AISI 4140 स्टील घनत्व गियर 24.25 मॉड्यूल 212T गियर व्हील
1) Descripción del engranaje de circunferencia परिधि के गियर का वर्णन
मुख्य संरचनात्मक और यांत्रिक घटक के रूप में, एक घूर्णीदार ड्रम में दांतों का ताज व्यापक प्रभाव पड़ता है
जब इसे इस्तेमाल करने की अनुमति दी जाती है।
नतीजतन, गियर के पहनने को तुरंत संबोधित किया जाना चाहिए, आमतौर पर प्रतिस्थापन के माध्यम से,
हालांकि प्रारंभिक पहनने के मामलों में, सरल समायोजन से बड़ी क्षति से बचा जा सकता है।
2) कोरोना डेंटेडा का थर्मल उपचार
इच्छित कठोरता प्राप्त करने के लिए गियर्स को लौ या प्रेरण द्वारा गर्म किया जाता है।
परिधि और पिनोन की लम्बाई गियर्स उपकरण के जीवनकाल को अधिकतम करने में महत्वपूर्ण भूमिका निभाते हैं।
3) परिधि उपकरण का सामग्री
Fundición Acero/ ZG 42CrMo (AISI 4140) या ZG40CrNiMo (AISI 4340)
| उत्पाद | परिधि गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग/गियर हॉबिंग |
| दांत पीसना | |
| मॉड्यूल (M) | 24.25 |
| दांतों की संख्या (Z) | 212 |
| दबाव कोण (α) | 20° |
| लीड कोण | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
