| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी22082102 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $70/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| कुल ऊंचाई: | 14 | टिप व्यास: | Φ1882 |
|---|---|---|---|
| हेलिक्स कोण: | 35° | सामग्री: | 20CrNi2MoA |
| चेहरा की चौड़ाई: | 50 | भीतर का छिद्र: | Φ1650 |
| प्रमुखता देना: | 62T बड़े आकार के सर्पिल बेवल गियर्स,YIZGEAR सर्पिल बेवल गियर्स,सर्पिल बेवल गियर्स 30 मॉड्यूल सेट करें |
||
1) स्पाइरल बेवल गियर की निर्माण क्षमता
ग्लिसन मॉड्यूल: 0.8 से 30 तक
प्रकार: ग्लिसन और क्लिंगेलनबर्ग प्रकार, ग्लिसन प्रकार पसंद करें
अधिकतम गियर व्यास: 2000 मिमी
अधिकतम पिनियन अक्ष व्यास: 200 मिमी
ग्लिसन विधि के अनुसार सारांश का इन-हाउस विकास और गणना
केवल सेट द्वारा डिलीवरी
माउंटिंग दूरी प्रदान करना हमेशा बेहतर होता है
ग्लिसन परीक्षण मशीनों पर संपर्क रेंज की जाँच करना
गर्मी उपचार के बाद गियर पीसना

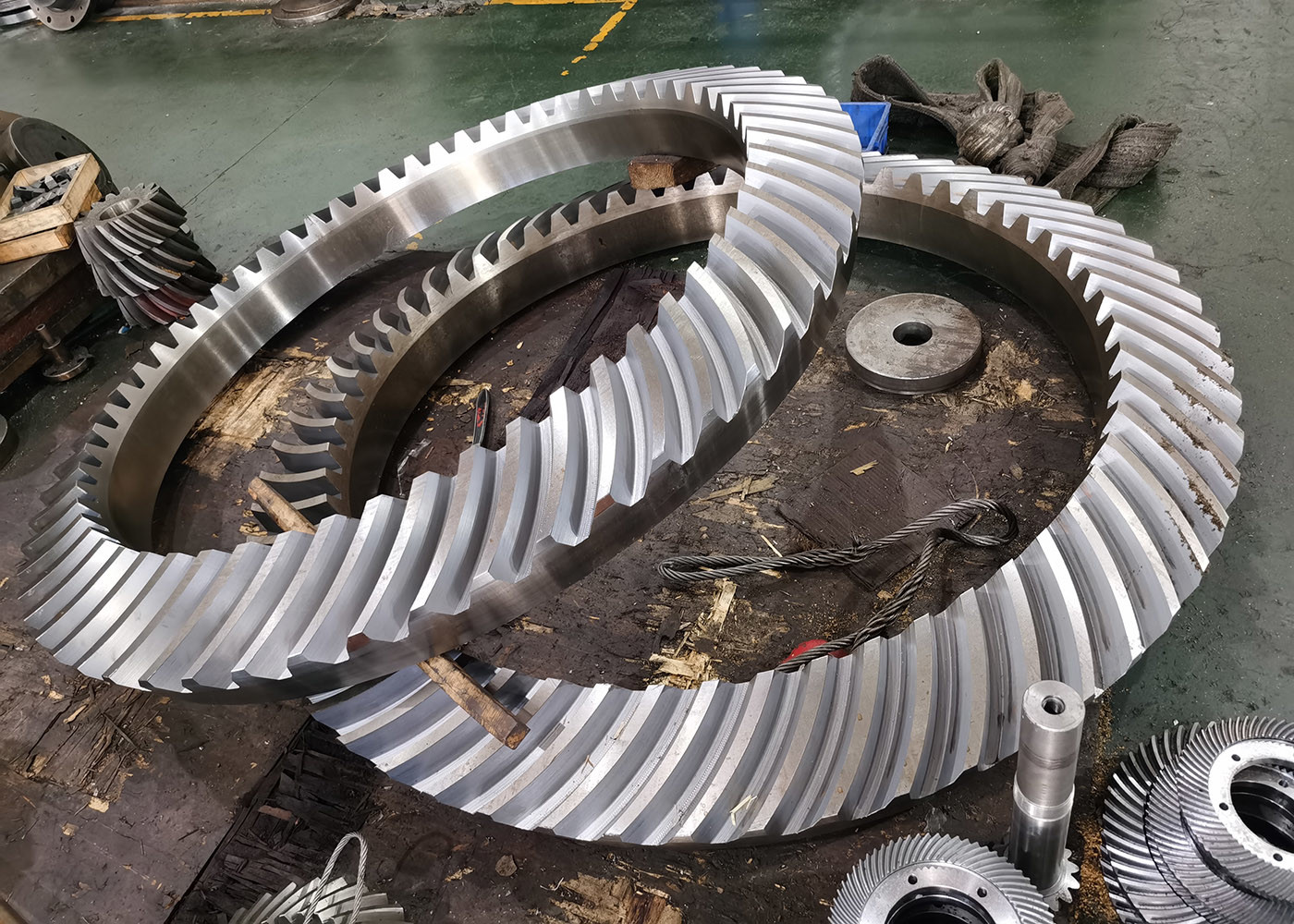

| उत्पाद | स्पाइरल बेवल गियर सेट |
| कस्टम मेड | √ |
| सामग्री | 20CrNi2MoA |
| गियर दांत निर्माण | गियर मिलिंग |
| गियर दांत पीसना | √ |
| DP | |
| दांतों की संख्या (Z) | 62T |
| प्रेशर एंगल (α) | 20° |
| हेलिक्स एंगल (β) | 35° |
| दांत सटीकता ग्रेड | ISO 7 ग्रेड/ AGMA 11 ग्रेड |
| गर्मी उपचार | कार्ब्युरिजिंग |
| सतह कठोरता | 58-62 HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
उत्पादन उपकरण
उत्पादन प्रक्रिया
फोर्जिंग मशीनिंग काटना
गर्मी उपचार पीसना निरीक्षण
