| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी22082101 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $70/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| कुल ऊंचाई: | 14 | टिप व्यास: | Φ46.17 |
|---|---|---|---|
| हेलिक्स कोण: | 35° | सामग्री: | 20CrMo |
| चेहरा की चौड़ाई: | 8 | भीतर का छिद्र: | Φ32 |
| प्रमुखता देना: | ग्लीसन टाइप ट्रांसमिशन स्पाइरल बेवल गियर्स,30 टी और 21 टी स्पाइरल बेवल गियर्स,ग्लीसन टाइप ट्रांसमिशन गियर्स |
||

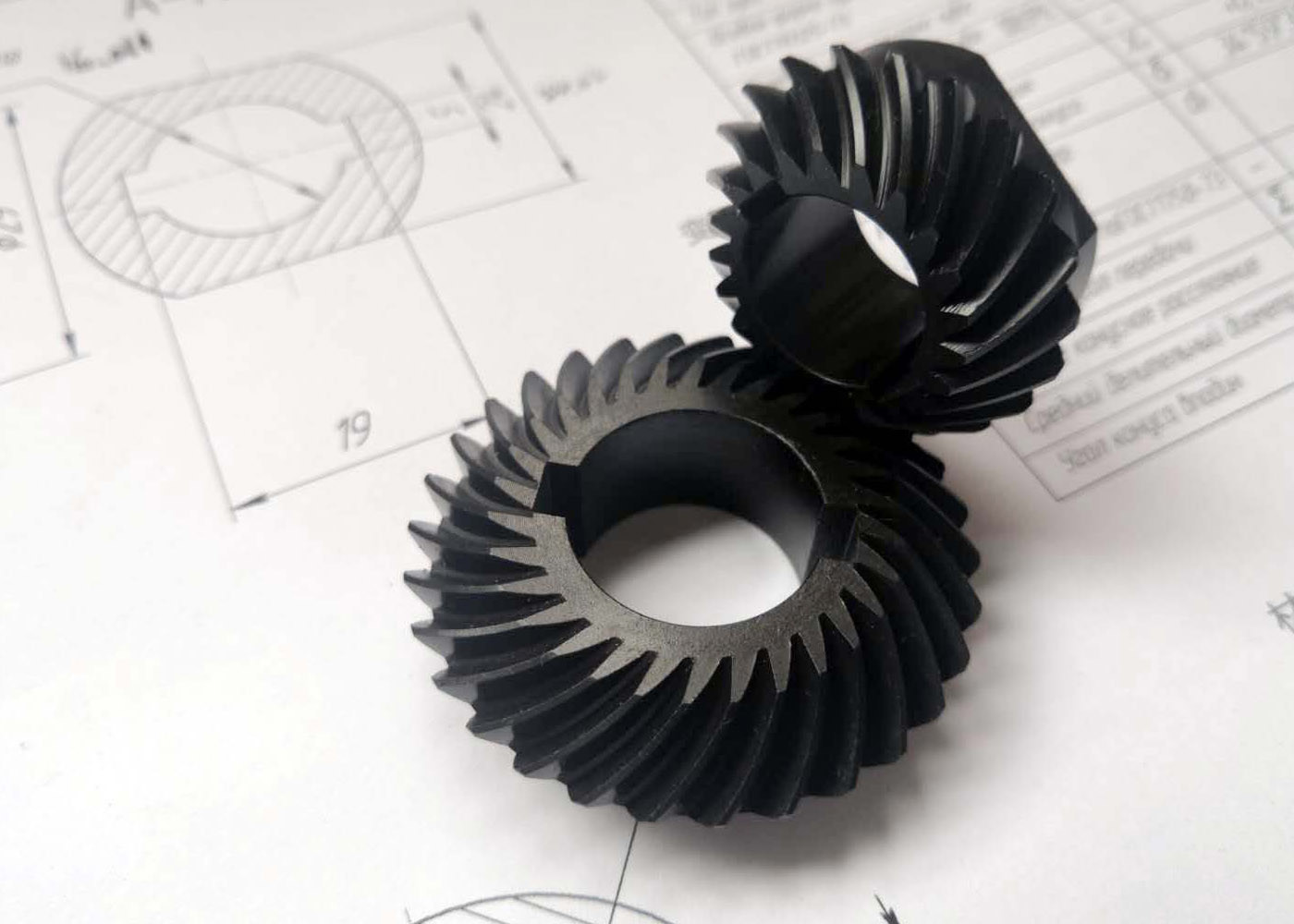

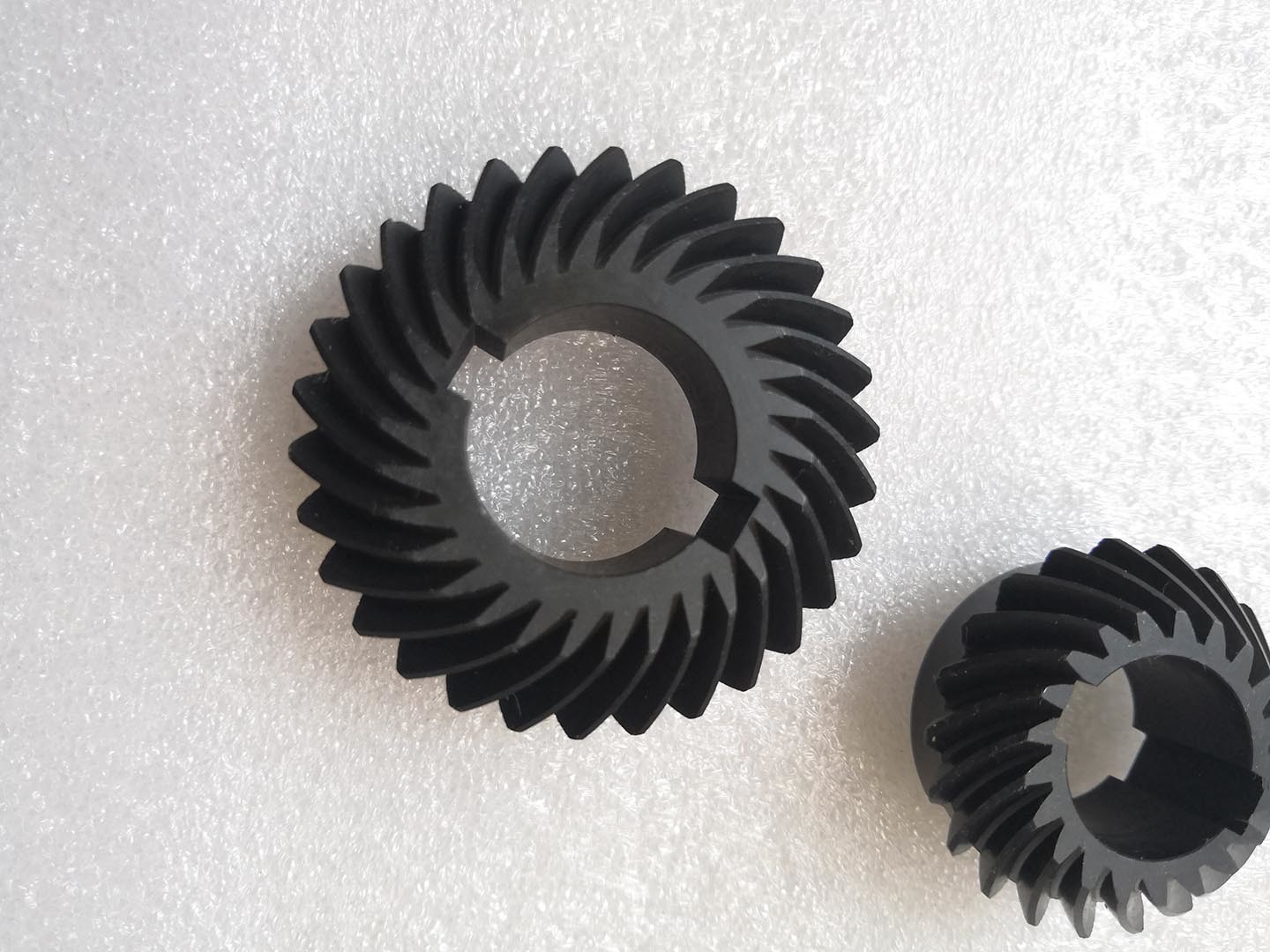

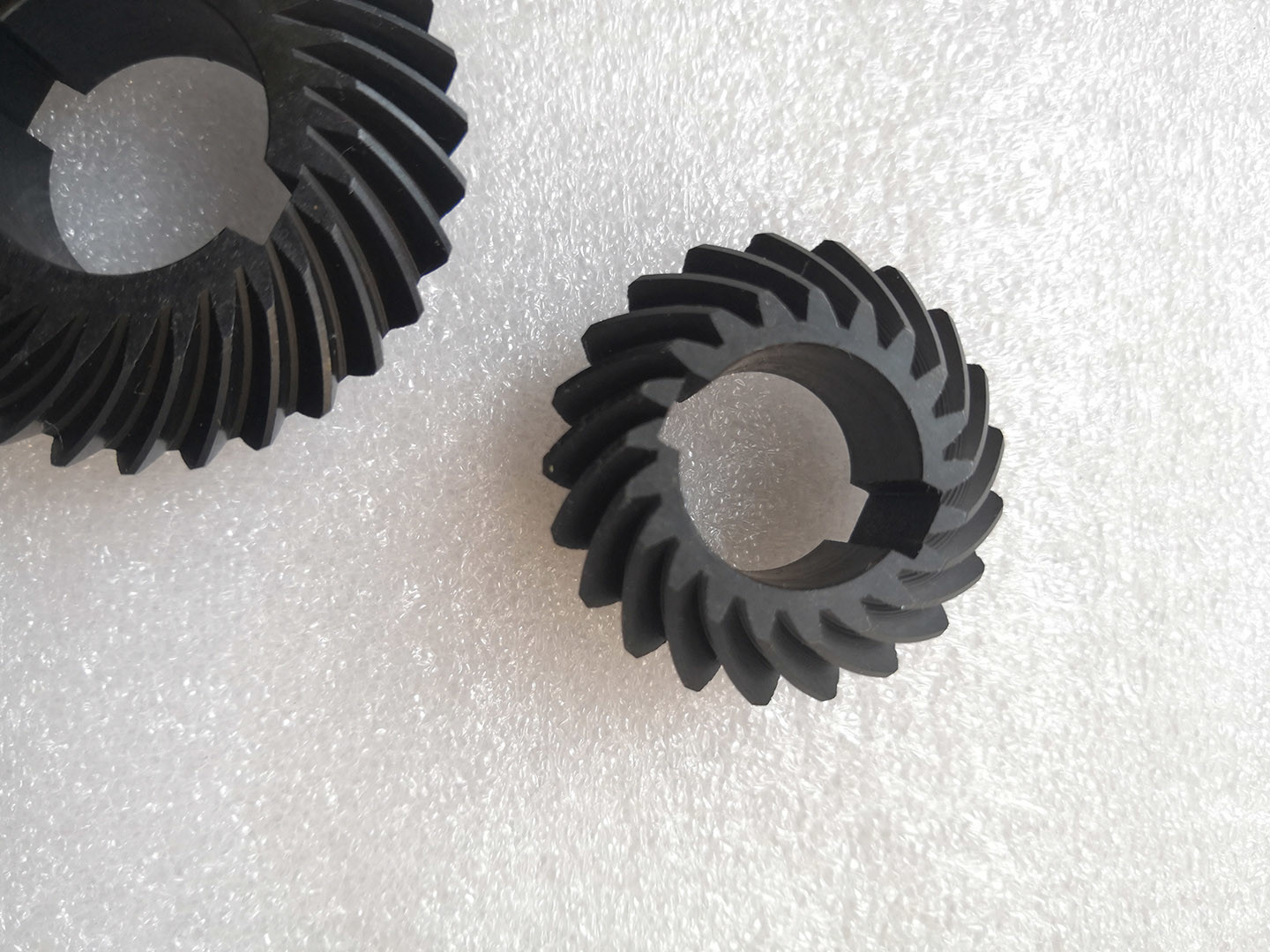

1) सर्पिल बेवल गियर सेट का वर्णन
सर्पिल बेवल गियर ग्लीसन प्रकार के रूप में निर्मित किया जा सकता है (गैर स्थिर दांत गहराई के साथ परिपत्र चाप),
ओर्लिकॉन और कर्वेक्स प्रकार (निरंतर दांत गहराई के साथ परिपत्र चाप), क्लिंगेलनबर्ग साइक्लो-पैलोइड
(निरंतर दांत गहराई के साथ epicycloid) या Klingelnberg पेलॉयड। सर्पिल bevel गियर एक ही है
अपने सीधा कट सहपाठियों के सापेक्ष फायदे और नुकसान जैसे हेलिकल गियर स्पोर्टर गियर के लिए करते हैं।
सीधे कंक्रीट गियर का उपयोग सामान्यतः केवल 5 मीटर/सेकंड से कम या छोटे गियर के लिए 1000 आर.पी.एम. की गति से किया जाता है।
| उत्पाद | सर्पिल बेवल गियर सेट |
| अनुकूलित | √ |
| सामग्री | 20CrMo |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | 1.5 |
| मॉड्यूल (M) | |
| दांतों की संख्या (Z) | 21/30 |
| दबाव कोण (α) | 20° |
| लीड कोण | 35° |
| सटीकता का स्तर | आईएसओ 7 ग्रेड/एजीएमए 11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
