| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी22081503 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $70/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| लम्बाई: | 503 मिमी | दस्ता कोण: | 90° |
|---|---|---|---|
| डी पी: | 3.907 | सामग्री: | 20CrMnTi |
| पिच कोण: | 16 ° 13 ' | जड़ कोण: | 14 ° 51 ' |
| प्रमुखता देना: | 6.5 मॉड्यूल ग्लीसन सर्पिल गियर शाफ्ट,ट्रांसमिशन गियर और शाफ्ट,6.5 मॉड्यूल ट्रांसमिशन गियर और शाफ्ट |
||

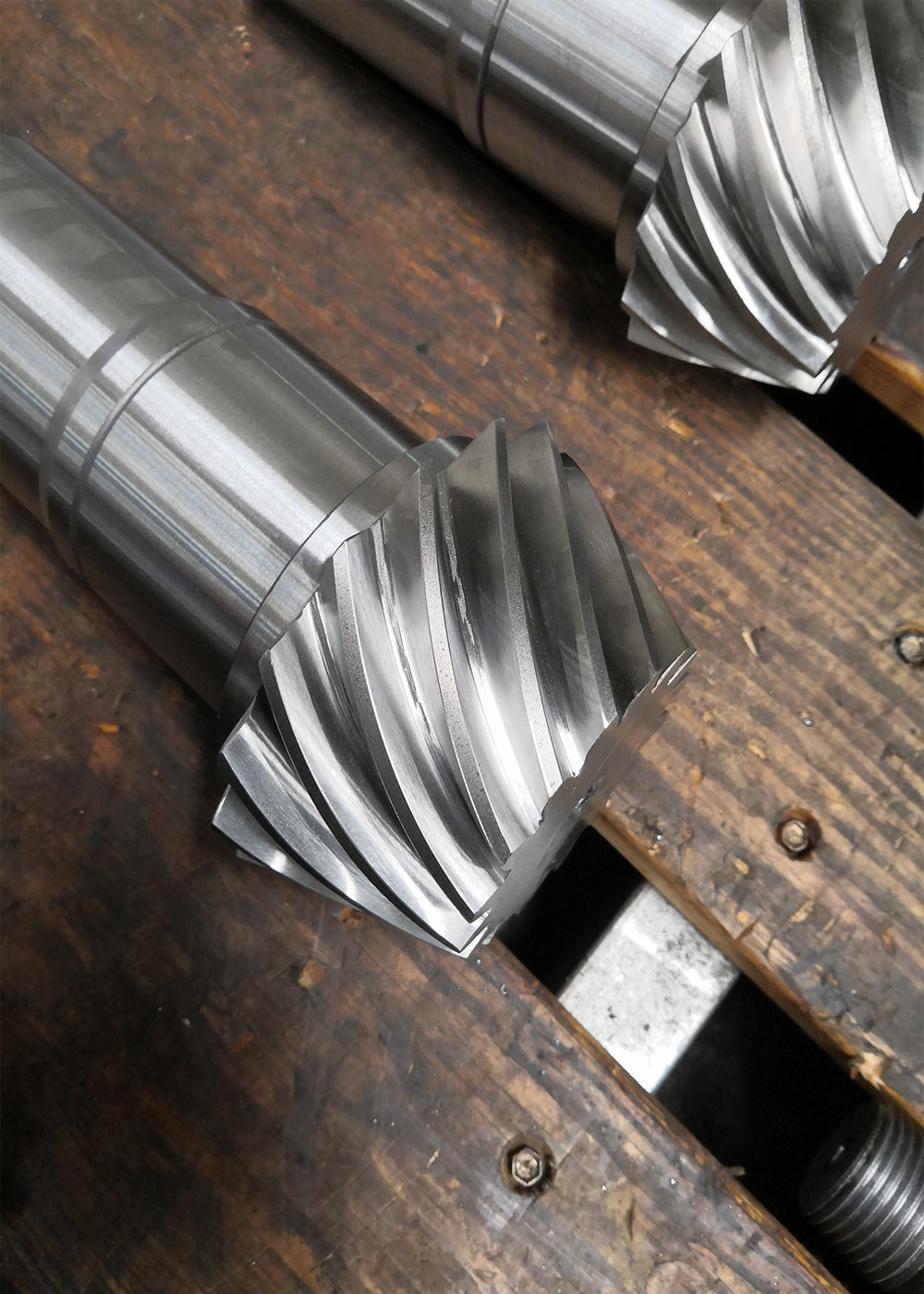

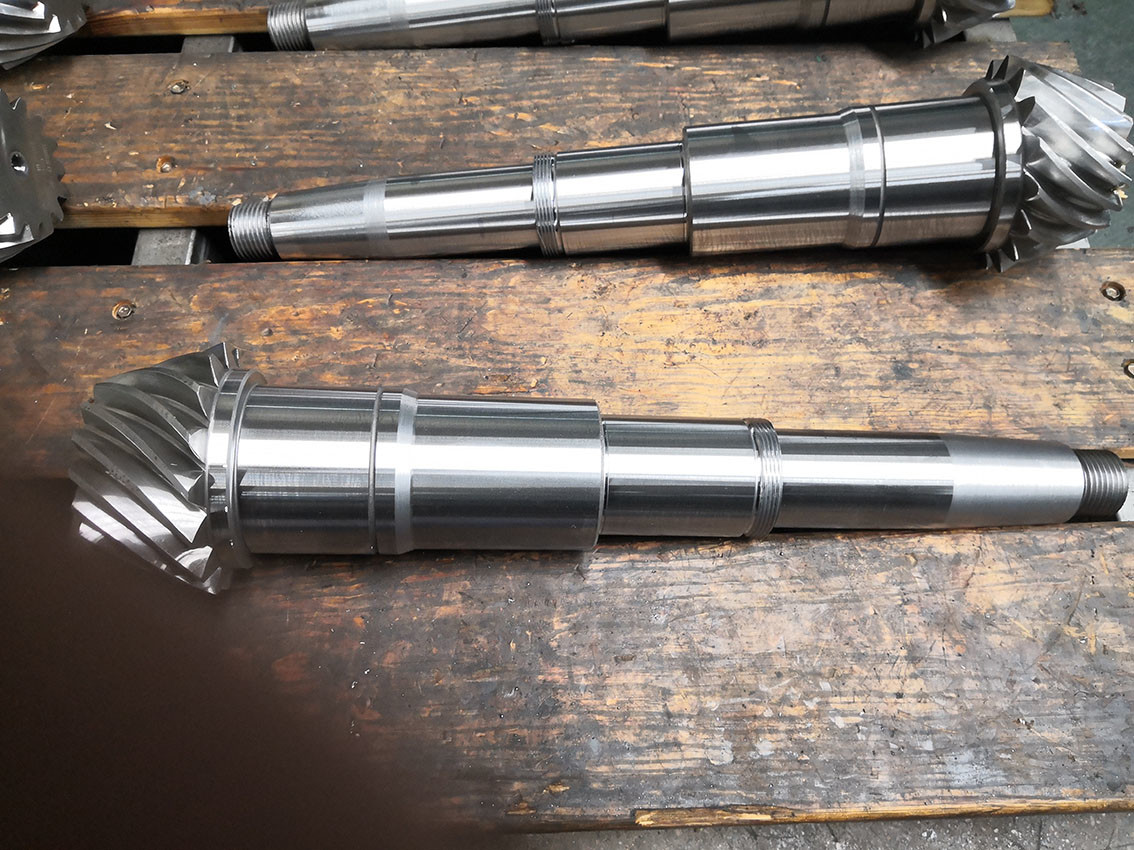

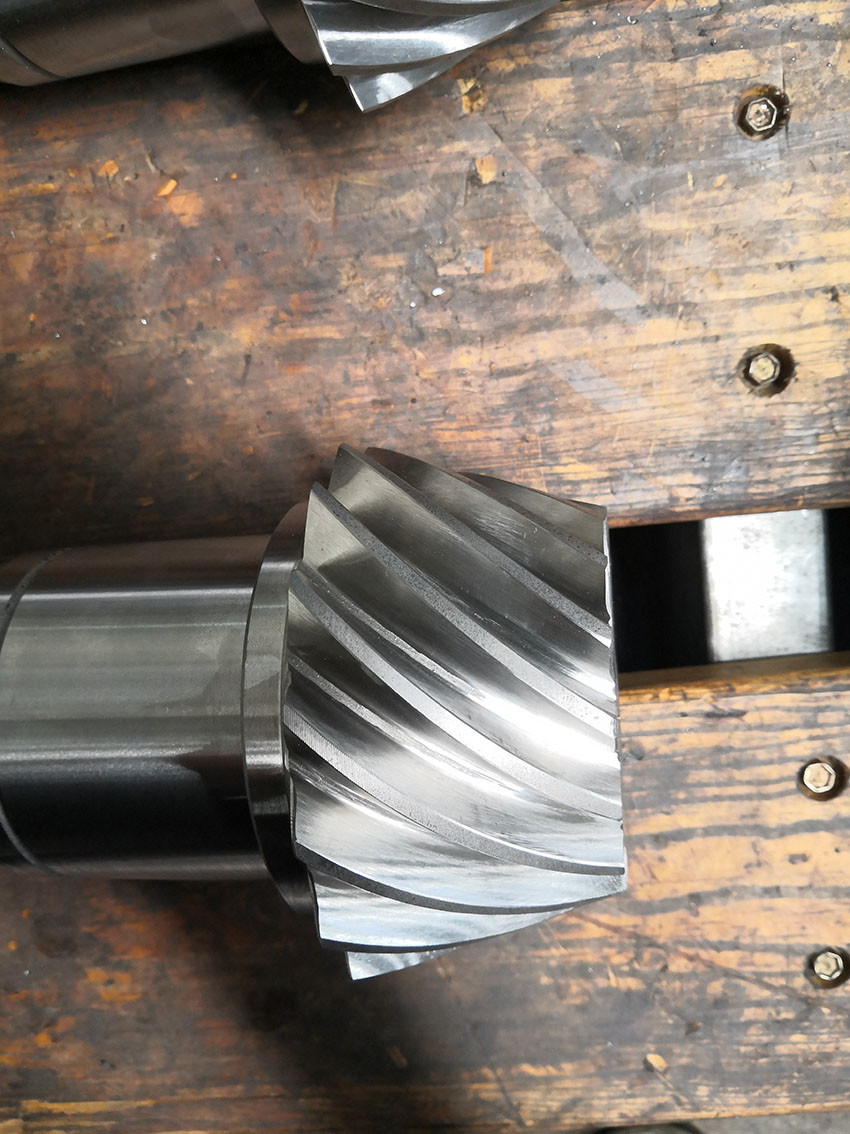

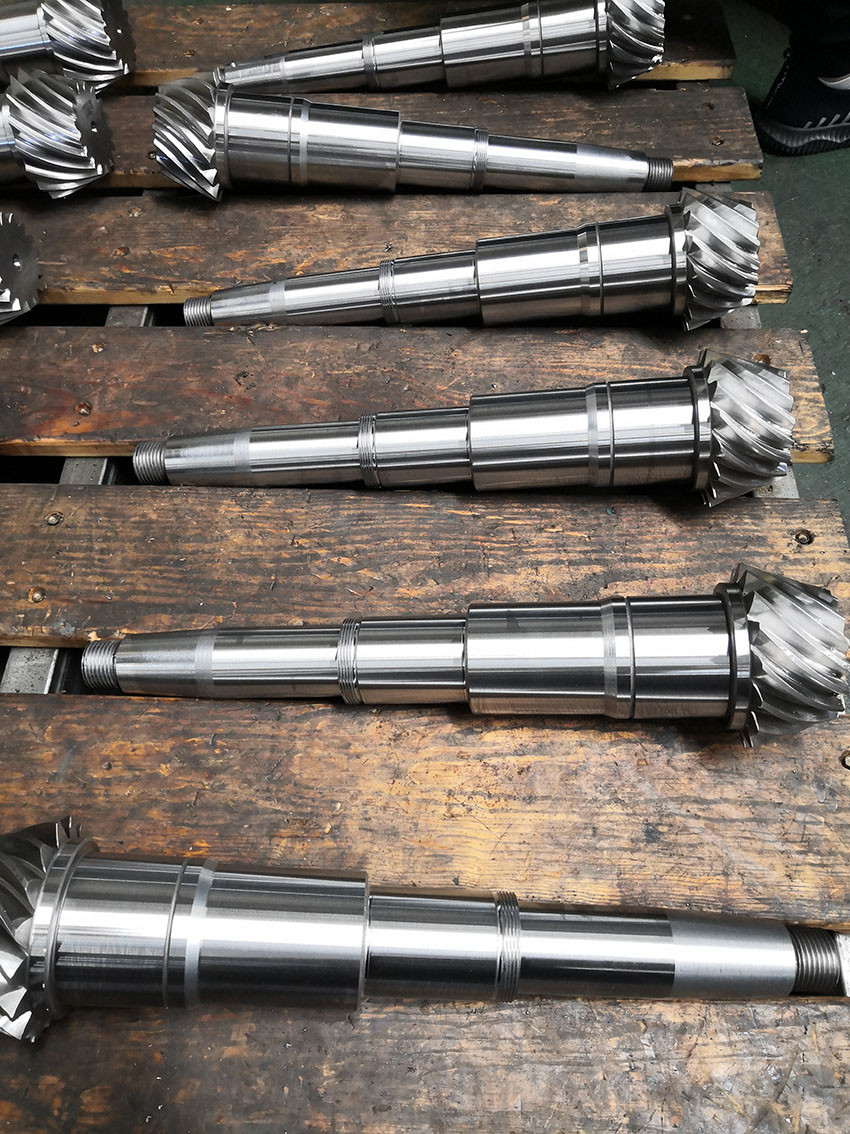

1) स्पाइरल बेवेल गियर शाफ्ट का विवरण
यह स्पाइरल बेवेल गियर 6.5 M 16T का है जिसकी कुल लंबाई 503 मिमी है
शाफ्ट की खुरदरापन Ra 0.8 है
बाहरी व्यास Φ119.07 है
2) स्पाइरल बेवेल गियर का निर्माण
सामग्री टेम्पर्ड और टेम्पर की गई 260-280 HB है
कार्बराइजिंग हीट ट्रीटमेंट 58-62 HRC
कठोर परत की गहराई 1.4-1.8 मिमी
कोर कठोरता 35-42 HRC
गियर मिलिंग और गियर ग्राइंडिंग
| उत्पाद | स्पाइरल बेवेल गियर शाफ्ट |
| कस्टम मेड | √ |
| सामग्री | 20CrMnTi |
| गियर दांत निर्माण | गियर मिलिंग/गियर ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल (M) | 6.5 |
| दांतों की संख्या (Z) | 16 |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | 35° |
| सटीकता ग्रेड | ISO 6 ग्रेड/ AGMA 11 ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग |
| सतह कठोरता | 58-62HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
उत्पादन उपकरण
उत्पादन प्रक्रिया
फोर्जिंग मशीनिंग कटिंग
हीट ट्रीटमेंट ग्राइंडिंग निरीक्षण
