| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YZGEAR |
| मॉडल संख्या: | बीजी22080403 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $300.0/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 200 सेट/माह |
| आवाज़ का उतार-चढ़ाव: | 1.909 | टूथ नंबर: | 18 |
|---|---|---|---|
| आंतरिक तख्तापलट: | समानांतर सीमा | सटीकता: | आईएसओ 8-9 ग्रेड |
| स्टील कोड: | 42CrMo | टिप व्यास: | 124 मिमी |
| प्रमुखता देना: | 6 मॉड्यूल 18T स्ट्रेट बेवल पिनियन,6 मॉड्यूल 18T स्पर बेवल गियर,42CrMo स्टील स्पर बेवल गियर |
||

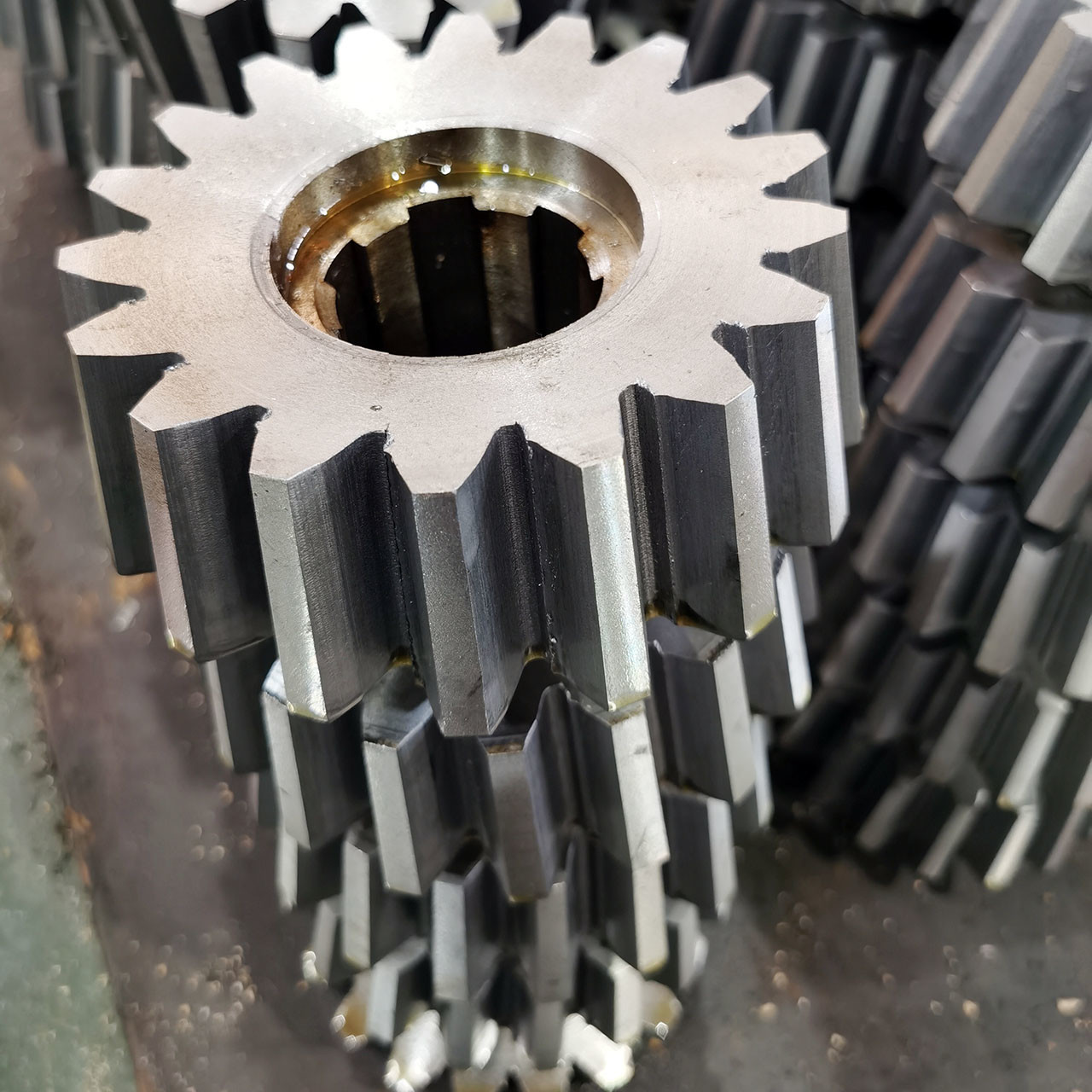

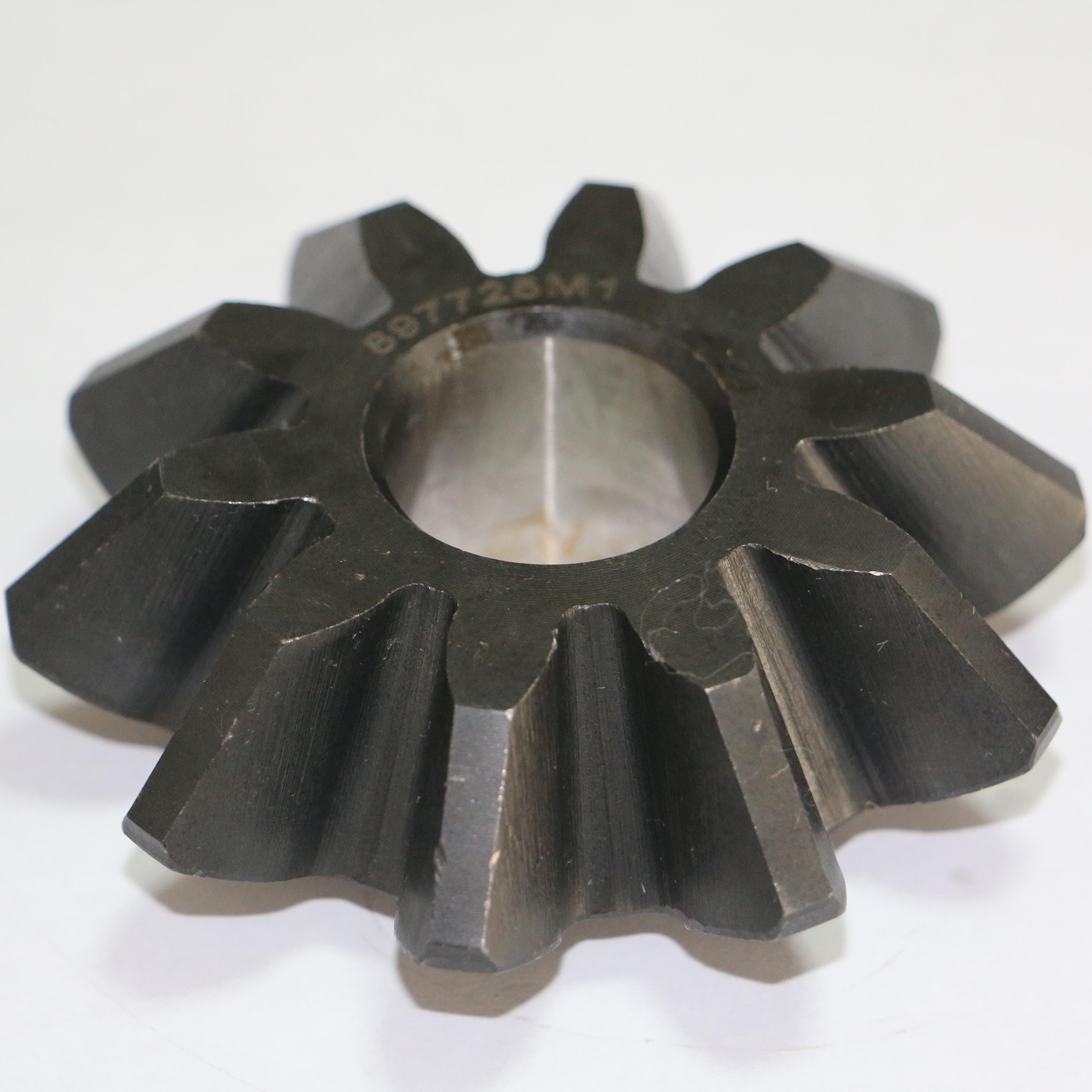

पिनियन रेट बेवल गियर 42CrMo स्टील 6 मॉड्यूल 18T मीटर गियर
1) मिटर गियर का वर्णन
मिट्रे गियर एक विशेष प्रकार के कंक्रीट गियर हैं जिनके दांतों की संख्या समान होती है।
शाफ्ट एक दूसरे से सही कोण पर स्थित होते हैं, और गियर में एक जैसे पिच सतह और कोण होते हैं,
एक शंकु के आकार की पिच सतह के साथ
2) मिटर गियर की विशेषताएं
मिट्री गियर 1:1 अनुपात के साथ 90 डिग्री के कोण पर घूर्णन गति प्रसारित करने के लिए उपयोगी हैं।
| उत्पाद | सीधी बेवल गियर |
| अनुकूलित | √ |
| शाफ्ट कोण | 90° |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | |
| मॉड्यूल (M) | 14 |
| दांतों की संख्या (Z) | 21/60 |
| दबाव कोण (α) | 20° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | प्रेरण कठोर/कार्बराइजिंग |
| सतह की कठोरता | पिनियन 58-62 HRC/गियर 50-55 HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
