| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YZGEAR |
| मॉडल संख्या: | बीजी22080401 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $300.0/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 200 सेट/माह |
| DP: | 2.822 | टूथ नंबर: | 52 |
|---|---|---|---|
| ब्रांड: | ओईएम | प्रोफाइल प्रकार: | शंक्वाकार गियर |
| विनिर्माण: | गियर का आकार | Pitch Angle: | 35°21‘ |
| प्रमुखता देना: | 9 मॉड्यूल 90 डिग्री स्पर गियर,9 मॉड्यूल स्ट्रेट टूथ बेवल गियर,90 डिग्री स्पर गियर स्ट्रेट टूथ |
||

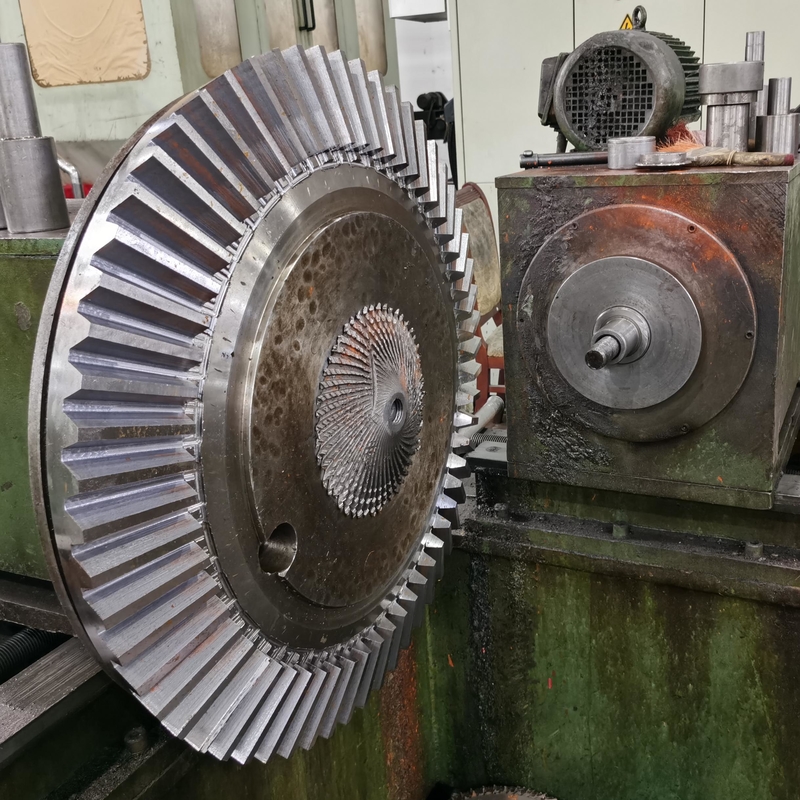

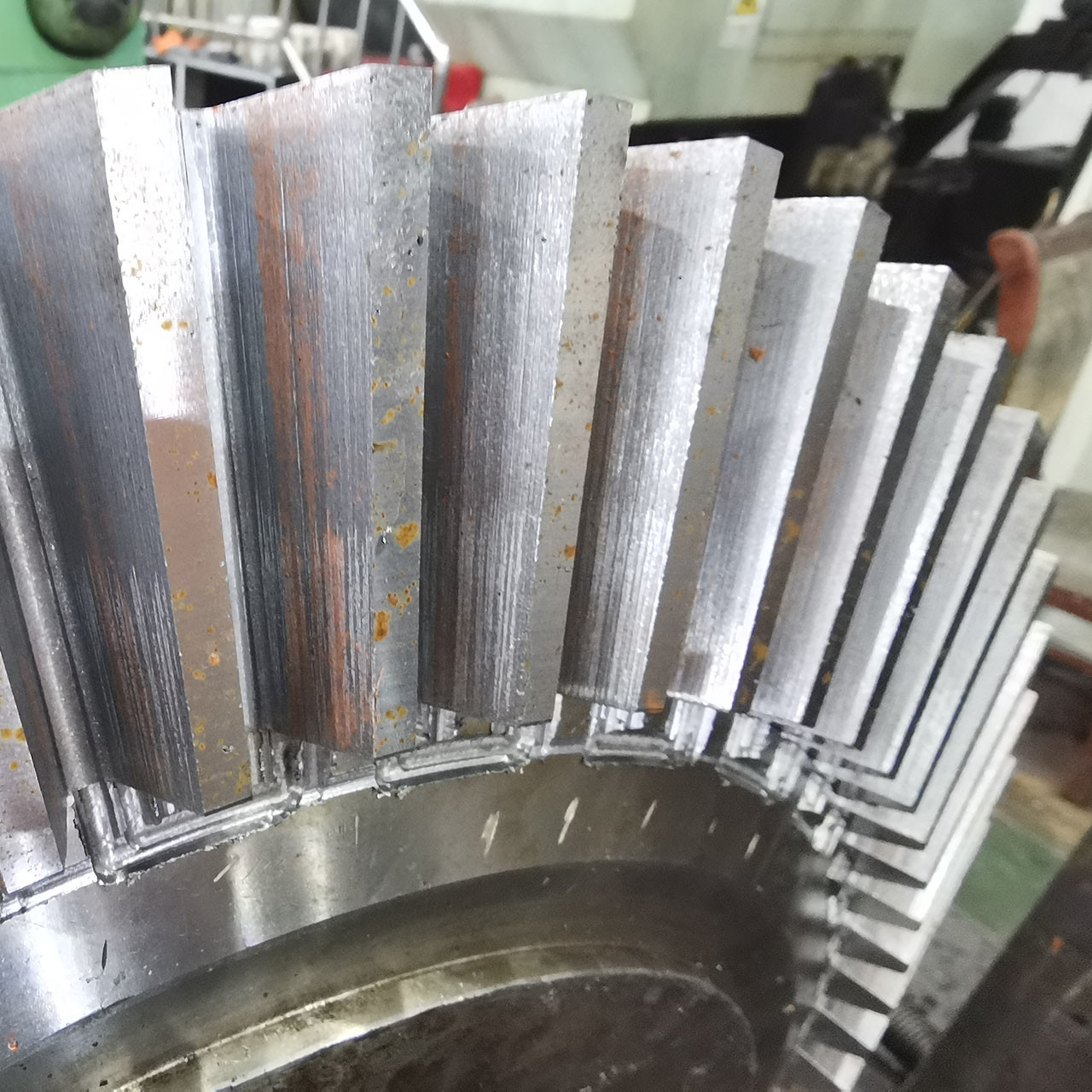

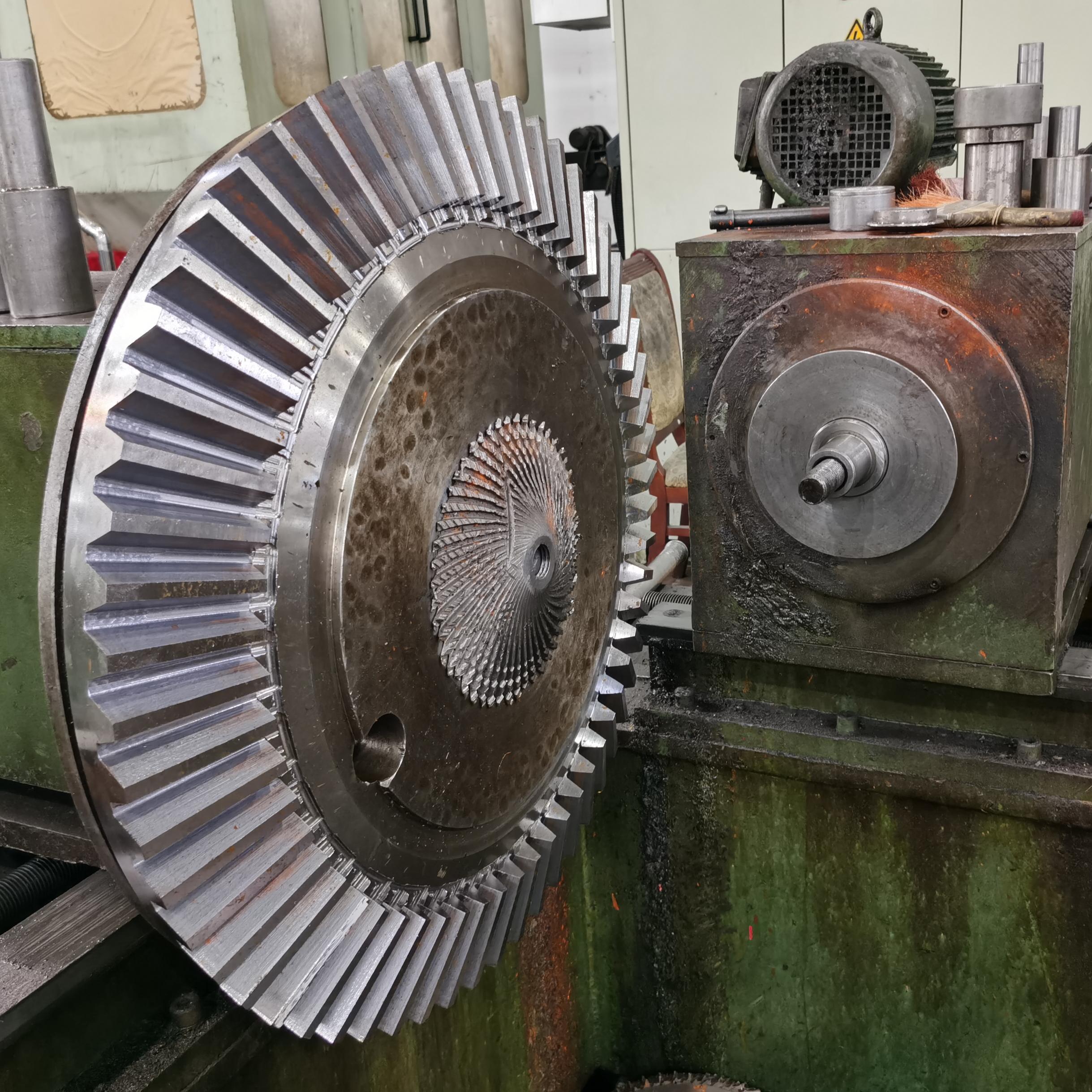

1)स्ट्रागिथ कंक्रीट गियर का वर्णन
बेवल गियर हमेशा 90 डिग्री के अंतर पर लगाए जाते हैं।
बेवल गियर गियर हैं जहां दो शाफ्ट की धुरी काटना और गियर के दांत असर चेहरे
स्वयं शंकु के आकार के होते हैं।
2) सीधी कंक्रीट गियर के अनुप्रयोग
विद्युत औजार, मशीन औजार, शंकु क्रशर, मुद्रण मशीन।
3) सीधे कंक्रीट गियर की विशेषताएं
(क) सीधे क्विवल गियर लगभग 1 तक के कमी अनुपात प्रदान कर सकते हैंः5
(ख) सीधे कंक्रीट गियर का निर्माण करना आसान है।
4) कंक्रीट गियर की महत्वपूर्ण अवधारणाएं
गियर में दो महत्वपूर्ण अवधारणाएं पिच सतह और पिच कोण हैं।
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
| उत्पाद | सीधी बेवल गियर |
| अनुकूलित | √ |
| शाफ्ट कोण | 90° |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | |
| मॉड्यूल (M) | 9 |
| दांतों की संख्या (Z) | 57 |
| दबाव कोण (α) | 20° |
| पैकिंग | प्लाईवुड क्रेट |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | कार्बोराइजिंग/इंडक्शन हार्डिंग |
| सतह की कठोरता | पिनियन 58-62 HRC गियर 50-55 HRC |
