| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी2207003 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $70/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| लम्बाई: | 503 मिमी | दस्ता कोण: | 90° |
|---|---|---|---|
| मापांक: | 6.5 | बाहरी व्यास: | 119.07 |
| दिशा: | दांया हाथ | कठोरता: | 58-62 एचआरसी |
| प्रमुखता देना: | दायां हाथ सर्पिल बेवल गियर दस्ता,सर्पिल गियर शाफ्ट 6.5 मॉड्यूल,6.5 मॉड्यूल सर्पिल बेवल गियर दस्ता; |
||

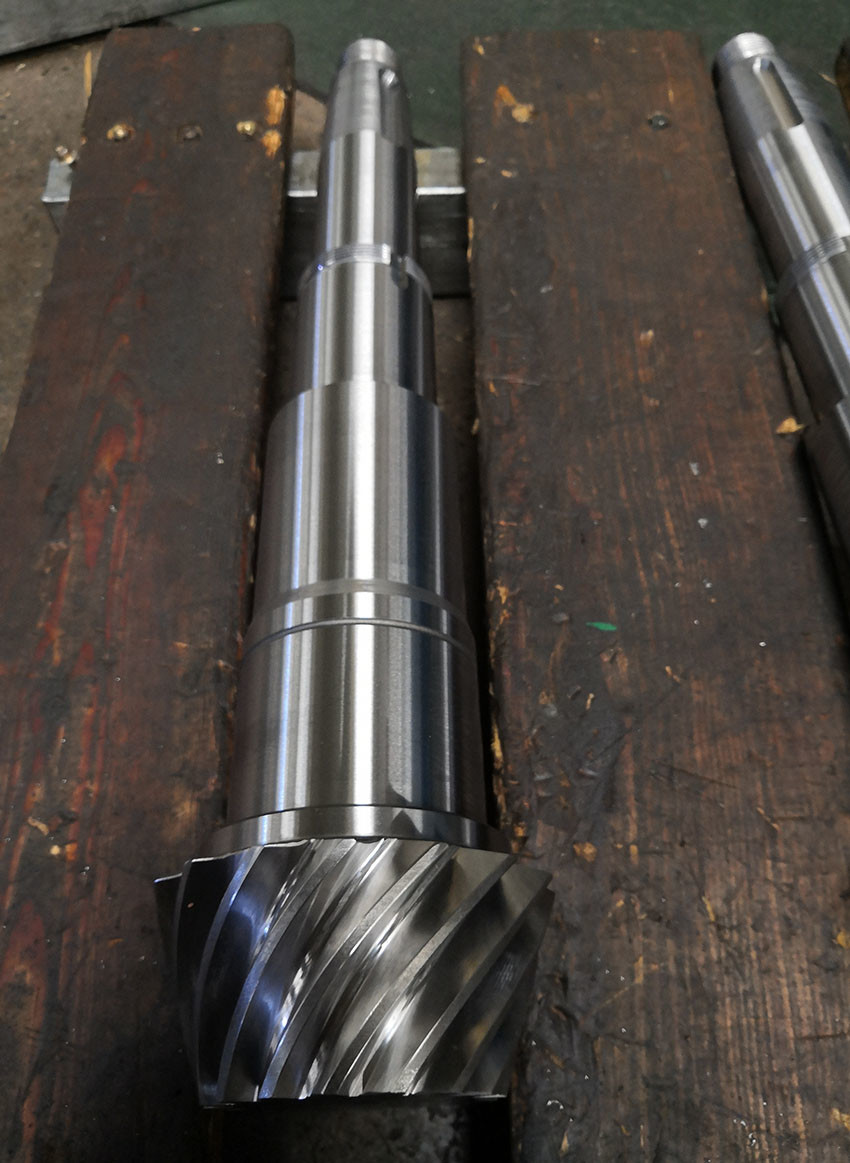

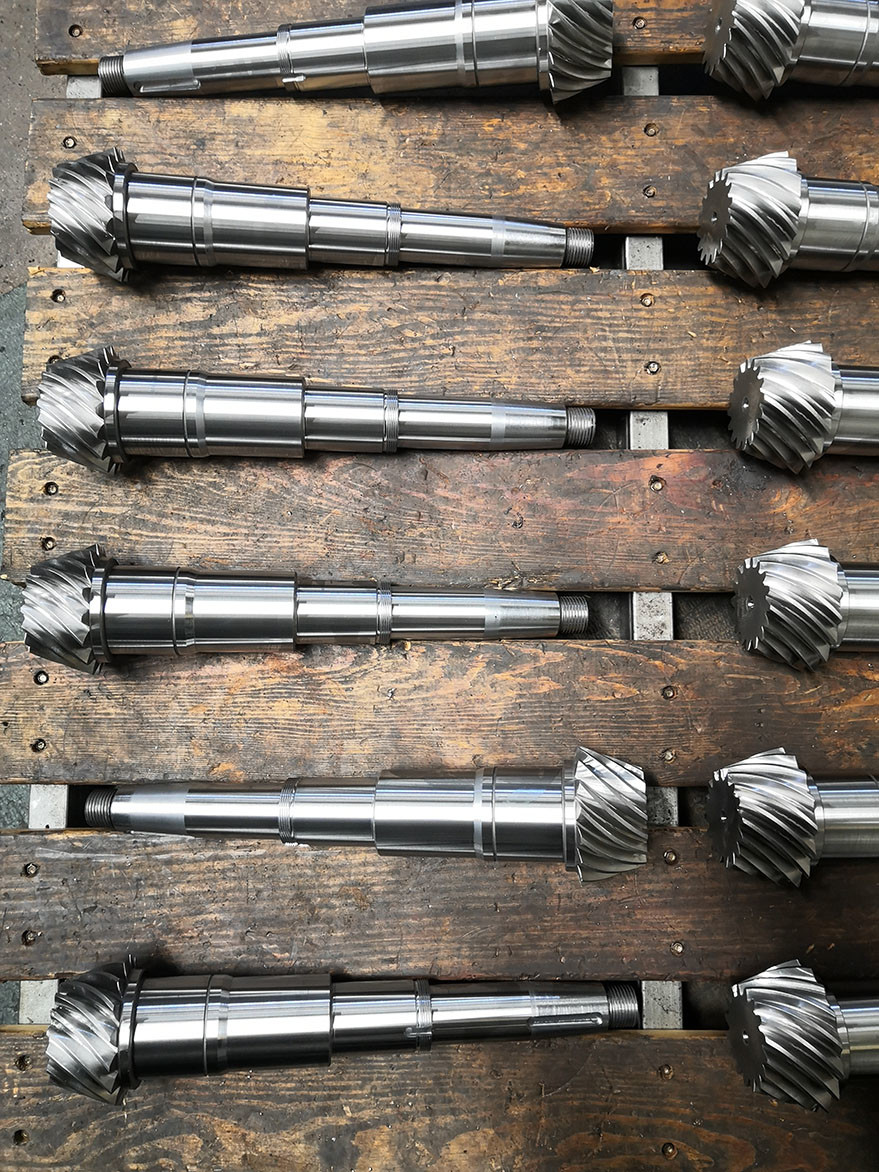

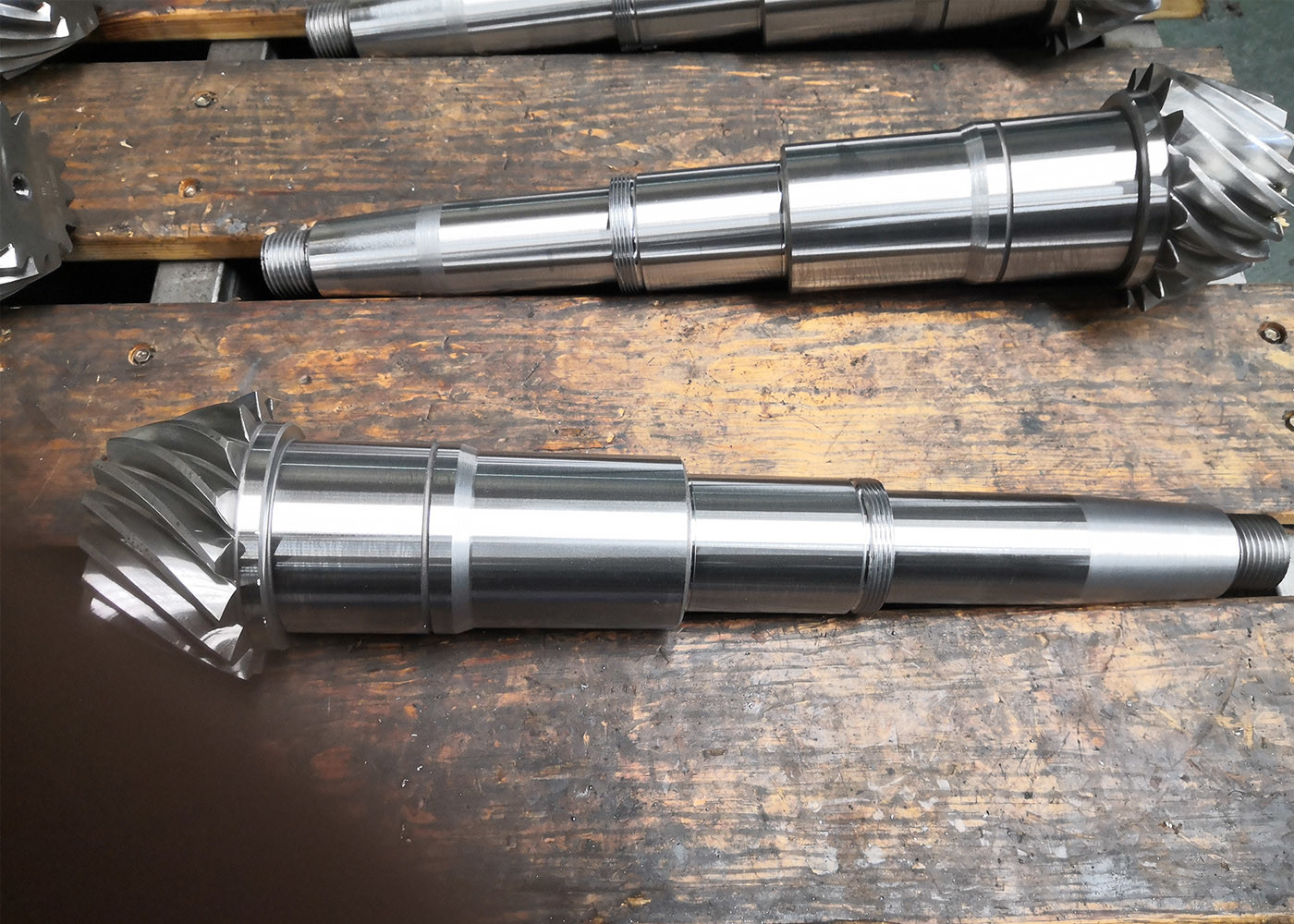

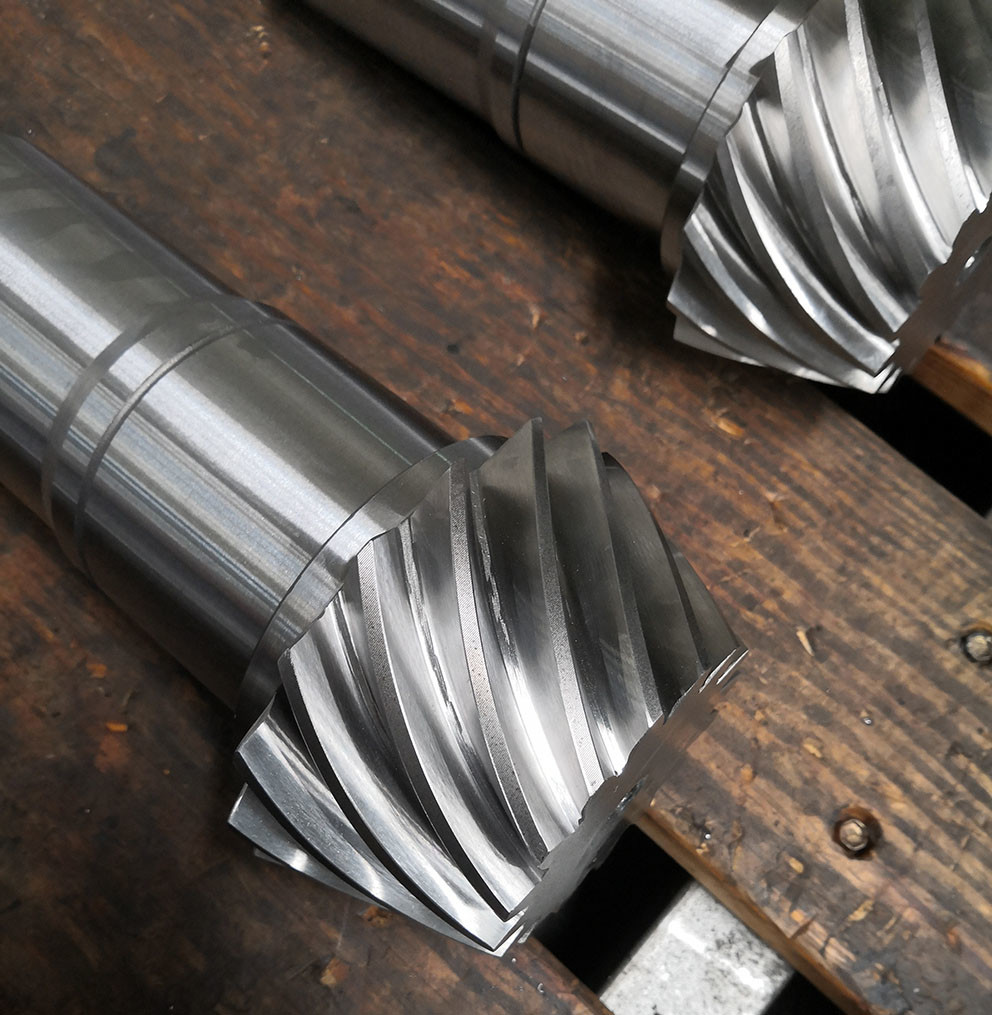

1) स्पाइरल बेवल गियर शाफ्ट का विवरण
यह स्पाइरल बेवल गियर 6.5M 16T है जिसकी कुल लंबाई 503mm है
शाफ्ट की खुरदरापन Ra 0.8 है
टिप व्यास है Φ119.07
2) स्पाइरल बेवल गियर का निर्माण
मटीरियल है क्वेंचिंग और टेम्परींग 260-280 HB
कार्बराइजिंग हीट ट्रीटमेंट 58-62 HRC
कठोर परत की गहराई 1.4-1.8mm
कोर कठोरता 35-42 HRC

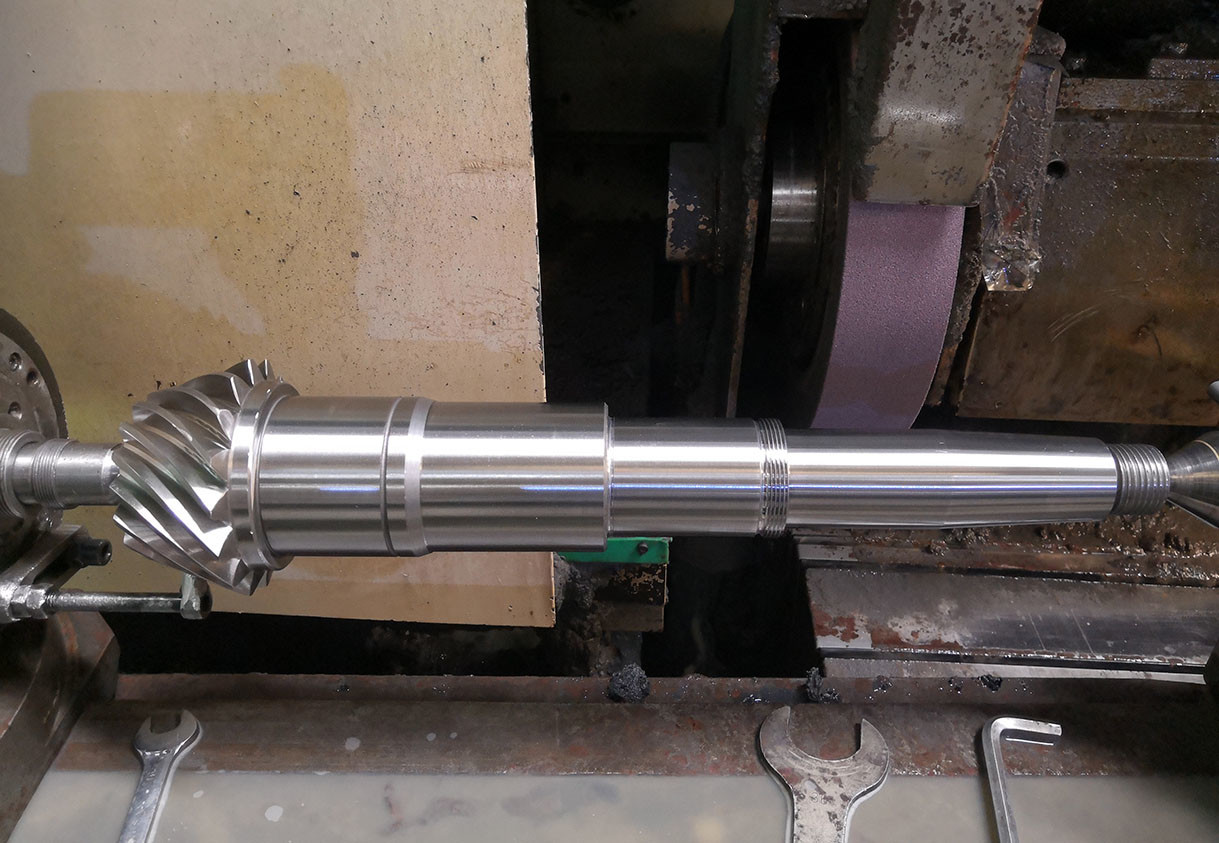

गियर मिलिंग और गियर ग्राइंडिंग
| उत्पाद | स्पाइरल बेवल गियर शाफ्ट |
| कस्टम मेड | √ |
| सामग्री | 20CrMnTi |
| गियर दांत निर्माण | गियर मिलिंग/गियर ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल (M) | 6.5 |
| दांतों की संख्या (Z) | 16 |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | 35° |
| सटीकता ग्रेड | ISO 6 ग्रेड/ AGMA 11ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГоСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20Хм | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XгT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
उत्पादन उपकरण
उत्पादन प्रक्रिया
फोर्जिंग मशीनिंग कटिंग
हीट ट्रीटमेंट ग्राइंडिंग निरीक्षण
