| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी2200802002 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $300/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| चौड़ाई: | 75 मिमी | प्रोफाइल प्रकार: | ग्लीसन |
|---|---|---|---|
| दिशा: | सही | बाहरी व्यास: | 470 मिमी |
| विनिर्माण: | गियर पीसना | ब्रांड: | ओईएम |
| प्रमुखता देना: | हेलिक्स 35 डिग्री बेवल गियर सर्पिल,बेवल गियर सर्पिल 10 मॉड्यूल,35 डिग्री दाहिने हाथ हेलिक्स गियर |
||

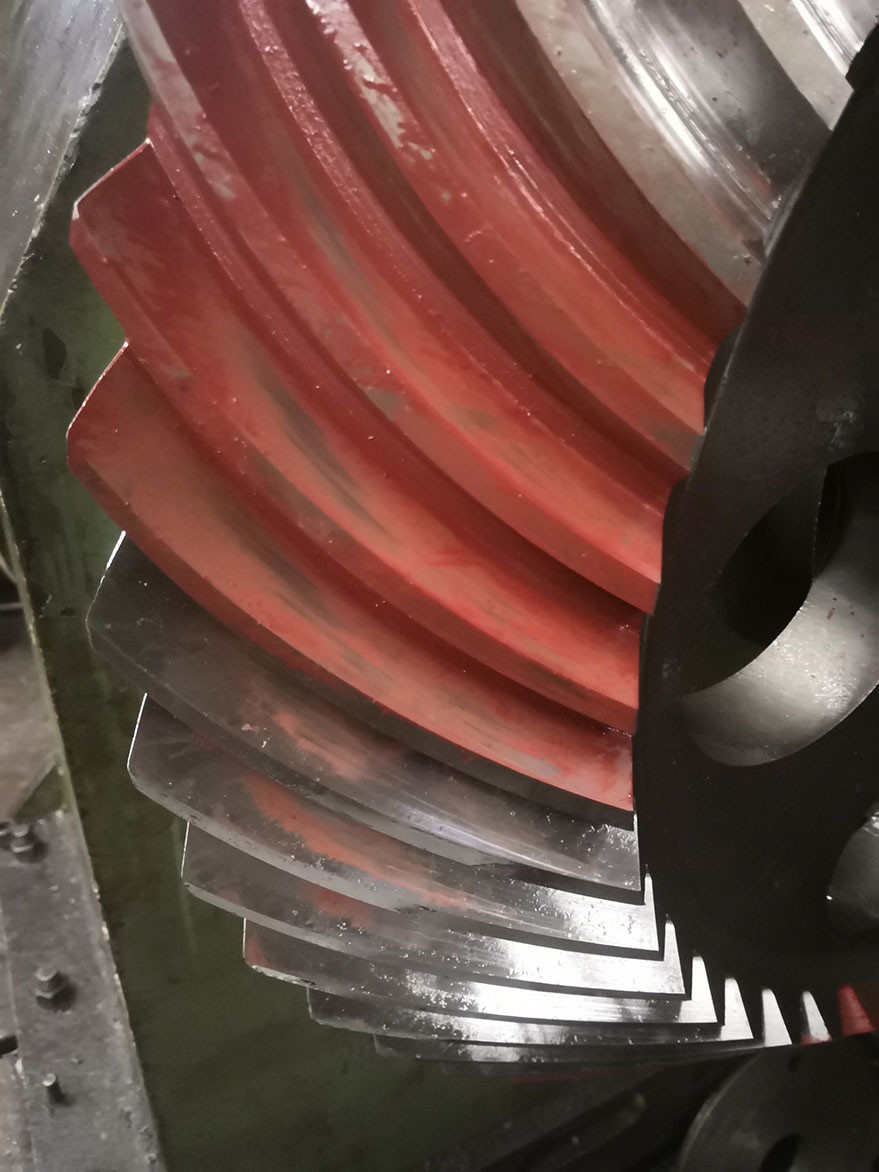

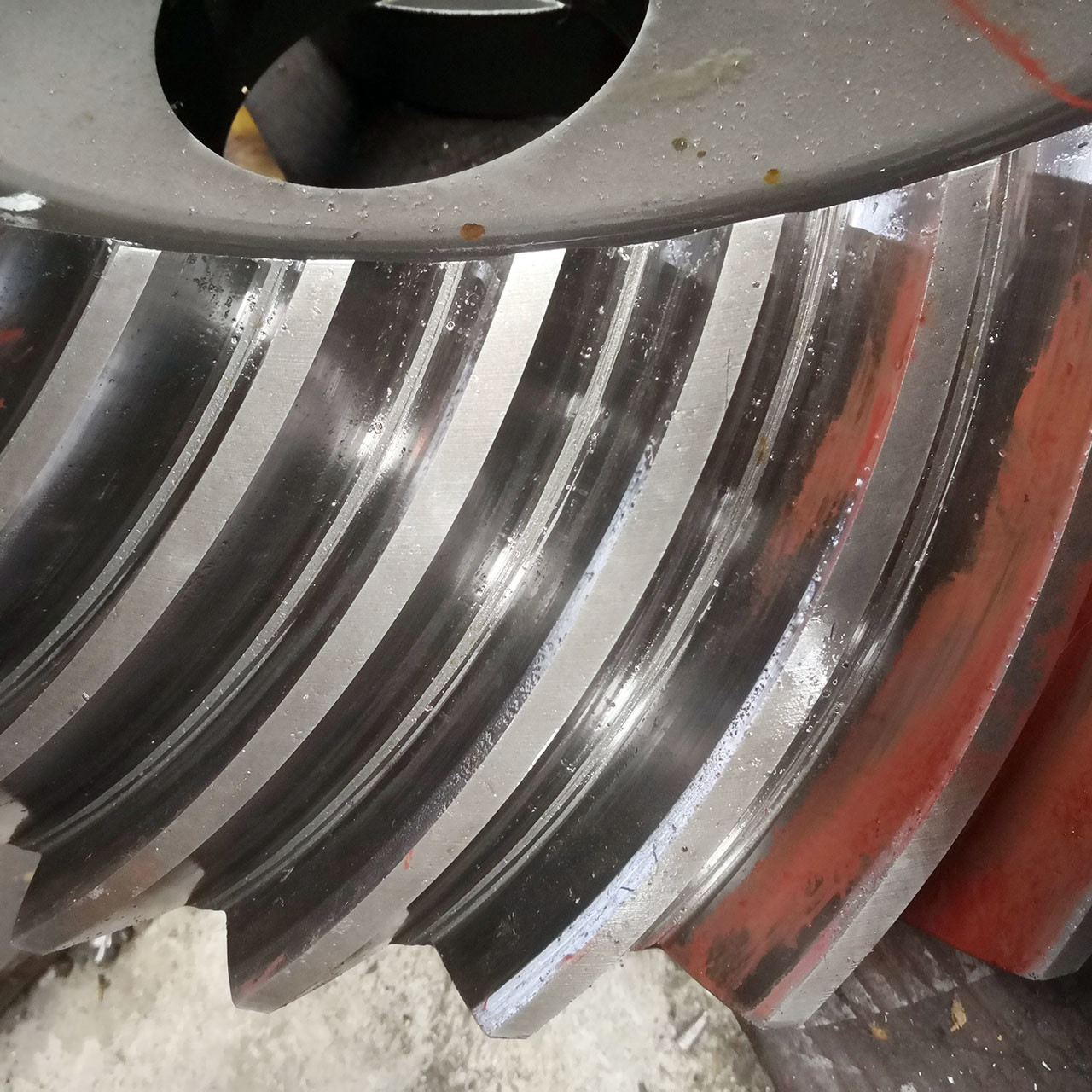

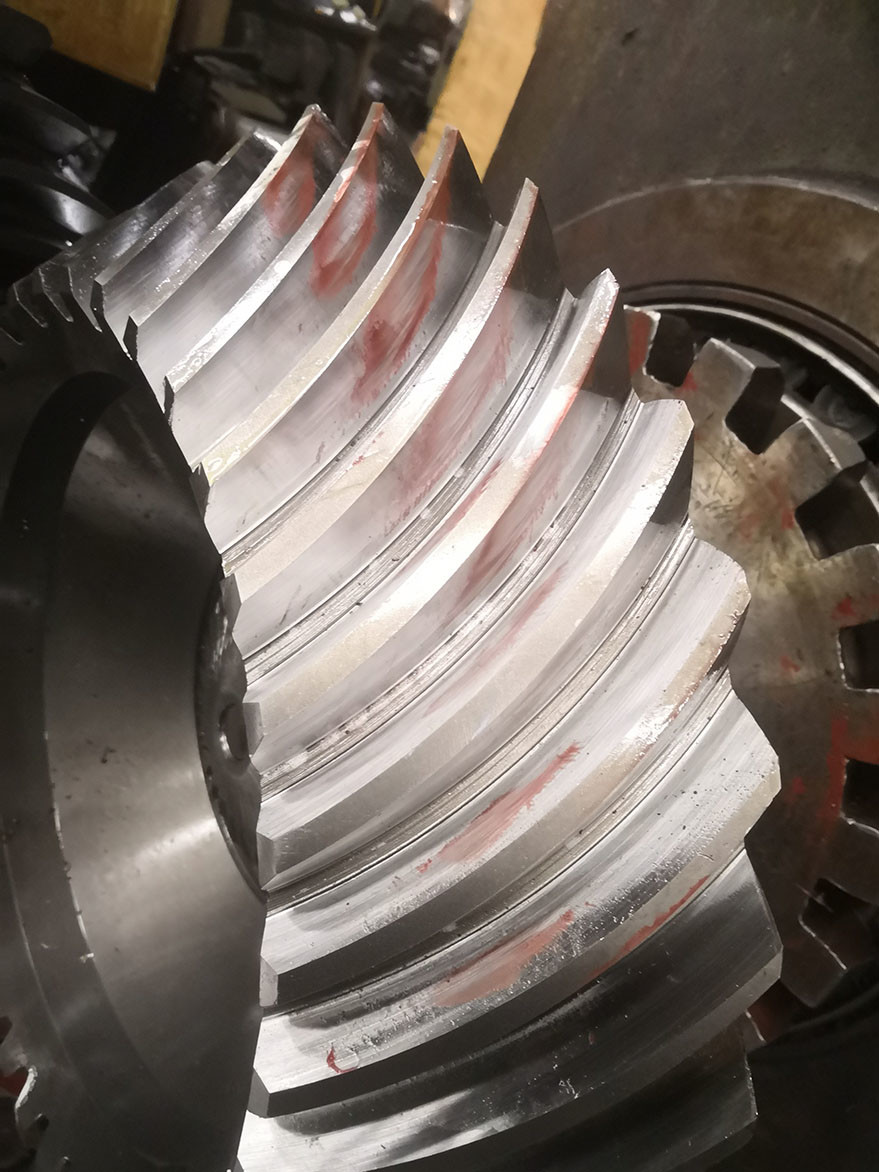

1) सर्पिल क्विवल गियर की विशेषताएं
a) सर्पिल क्विवल गियर अधिक शक्ति और कम शोर प्रदान करता है
b) गियर एक उच्च कमी अनुपात के साथ कर सकते हैं
(ग) सर्पिल क्विवल गियर सेट को जोड़े में बदलने की आवश्यकता है (बाएं और दाएं दोनों हाथ)
2) सर्पिल बेवल गियर की दिशा
a) दाहिना हाथ
दाहिने हाथ के सर्पिल क्विवल गियर में दांत का बाहरी भाग घड़ी की दिशा में झुका होता है।
ख) बायां हाथ
बाएं हाथ का सर्पिल क्विवल गियर वह है जिसमें दांत का बाहरी भाग घड़ी के विपरीत दिशा में झुका हुआ होता है।

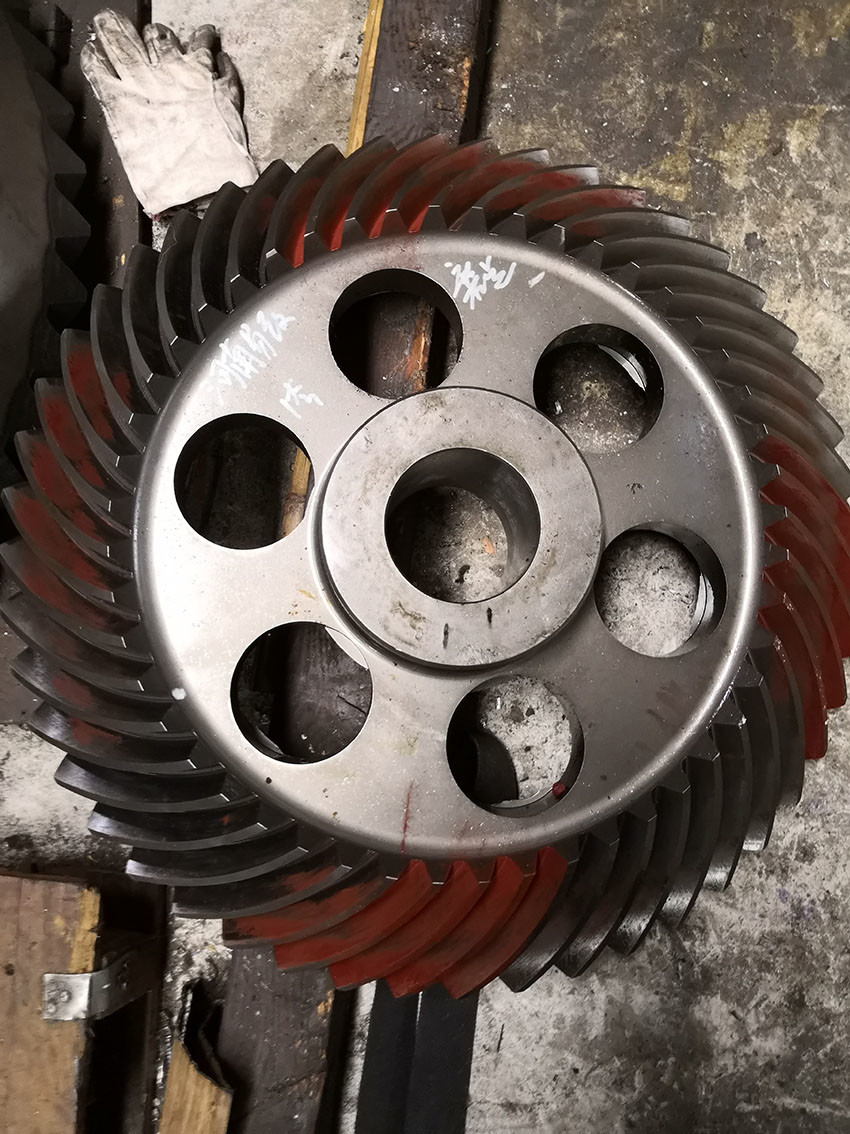

| उत्पाद | आंतरिक स्प्लिन्स के साथ सर्पिल बेवल गियर |
| अनुकूलित | √ |
| सामग्री | 17CrNiMo6/18CrNiMo7 |
| गियर दांतों का निर्माण | गियर मिलिंग और गियर दांत पीसने |
| व्यास पिच | 10 |
| गियर दांत पीसने | √ |
| दांतों की संख्या (Z) | 45T |
| दबाव कोण (α) | 20° |
| लीड कोण | 35° |
| सटीकता का स्तर | आईएसओ 6 ग्रेड/एजीएमए 11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
