| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YZGEAR |
| मॉडल संख्या: | बीजी22072202 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $300.0/Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 800 सेट/माह |
| मापांक: | 7 | दांत संख्या: | 18टी |
|---|---|---|---|
| सामग्री: | एसएई 4340 | ताप उपचार: | प्रेरण कठोर |
| कठोरता: | 50-55 एचआरसी | गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड |
| प्रमुखता देना: | 7 मॉड्यूल सीधे बेवल गियर्स,आंतरिक स्प्लिन के साथ सीधे बेवल गियर्स,7 मॉड्यूल सीधे मैटर गियर |
||

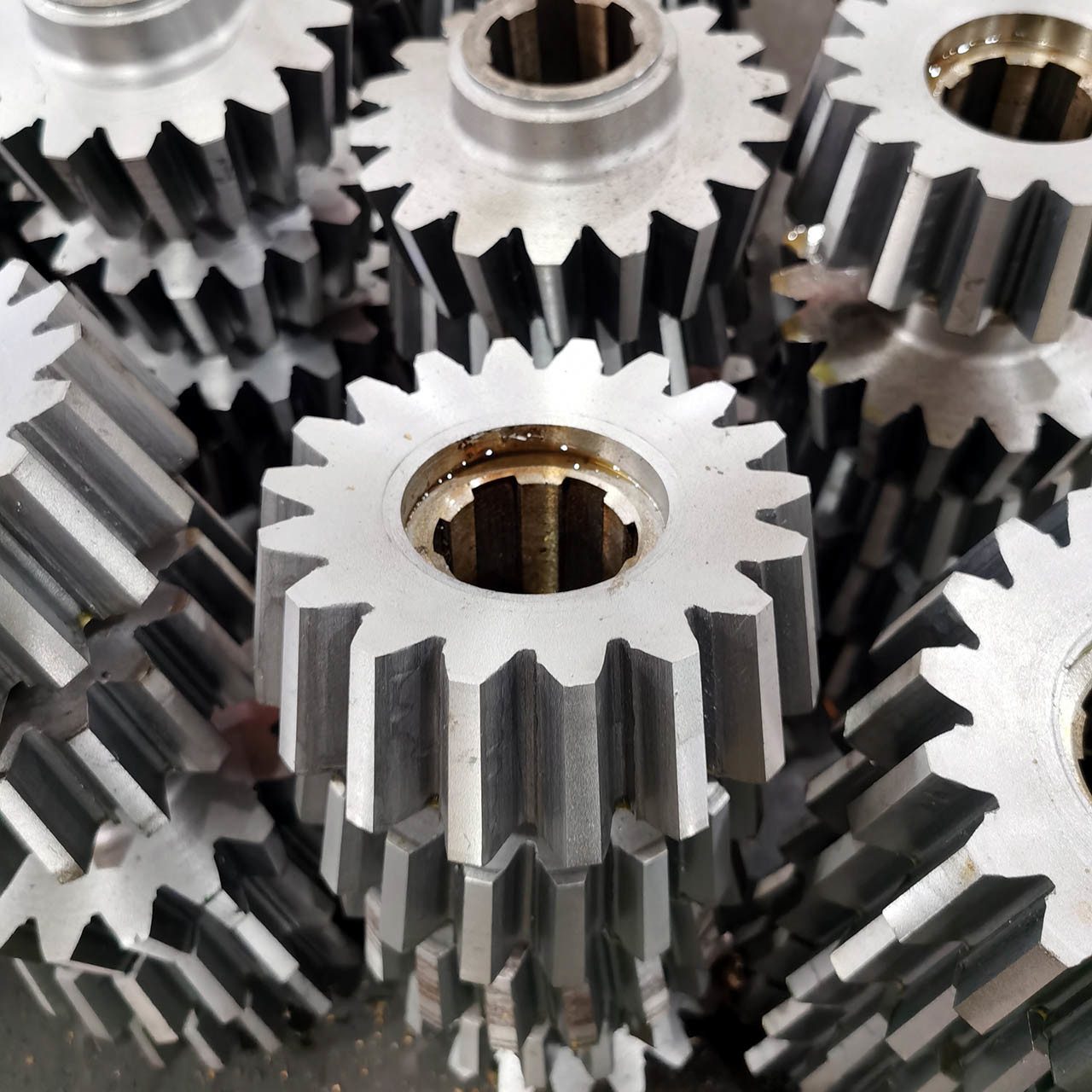

7 मॉड्यूल आंतरिक स्प्लिन्स-बेवल गियर के साथ सीधे मीटर गियर
1) कंक्रीट गियर का वर्णन
बेवल गियर का प्रयोग दो शाफ्टों को जोड़ने के लिए किया जाता है जिनकी धुरी आपस में मिलती है और पिच सतह शंकु होती है।
बेवल गियर दांत पिच शंकु के साथ काट दिए जाते हैं।
सीधा घुमावदार गियर सीधा दांतों वाला घुमावदार गियर का एक सरल रूप है।
2) सीधी कंक्रीट गियर के अनुप्रयोग
मशीन टूल्स, इलेक्ट्रिस टूल्स, प्रिंटिंग प्रेस, गियर बॉक्स।
| उत्पाद | सीधी बेवल गियर |
| अनुकूलित | √ |
| शाफ्ट कोण | 90° |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | |
| मॉड्यूल (M) | 7 |
| दांतों की संख्या (Z) | 18/18 |
| दबाव कोण (α) | 20° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | प्रेरण कठोर/कार्बराइजिंग |
| सतह की कठोरता | पिनियन 58-62 HRC/गियर 50-55 HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
